申请日2015.08.05
公开(公告)日2015.11.18
IPC分类号E03F5/10; C02F9/14
摘要
本发明公开了一种低能耗污水处理装置、工艺及景观系统。低能耗污水处理装置，其包括厌氧处理器、与所述厌氧处理器相连接的多介质过滤器和与所述多介质过滤器相连接的生物过滤器;所述生物过滤器由水处理酶促生物填料形成，所述水处理酶促生物填料的孔隙率大于等于95%，使所述水处理酶促生物填料对污水同时进行截留过滤和兼性厌氧生化处理。本发明的低能耗污水处理装置结构简单、土建施工简单、工程施工周期短、操作控制简单、占地面积小、所需配置的人员少，可以大大降低建造、运行、维修费用，高效、节能，因此特别适合于农村分散污水处理及社区污水处理景观设施。
权利要求书
1.一种低能耗污水 处理装置，其特征在于，其包括厌氧处理器(1)、与 所述厌氧处理器(1)相连接的多介质过滤器(2)和与所述多介质过滤器(2) 相连接的生物过滤器(3);
所述生物过滤器(3)由水处理酶促生物填料形成，所述水处理酶促生物填 料的孔隙率大于等于95%，使所述水处理酶促生物填料对污水同时进行截留过滤 和兼性厌氧生化处理。
2.根据权利要求1所述的低能耗污水处理装置，其特征在于，所述水处理 酶促生物填料的组分为：煤粉10～15%、页岩10～20%、火山石20～40%、工业 废料10～20%、黏土15～30%、生物生长促进剂3～5%、造孔剂1～3%。
3.根据权利要求2所述的低能耗污水处理装置，其特征在于，所述水处理 酶促生物填料的制备方法包括如下步骤：
(1)以煤粉、页岩、火山石、工业废料、黏土为基本原料，按照配比先后 进破碎机和制砂机进行破碎和粉碎;
(2)出料经过振动筛分筛，粒径大于5mm的粗粒再回制砂机，小于5mm的 进入球磨机进行进一步磨细，从而得到中间产品;
(3)向中间产品中添加生物生长促进剂和造孔剂，以增强成品的亲生物性;
(4)将以上材料均匀混合后，加水制成泥状并倒入模具中定形，之后经高 温煅烧而成。

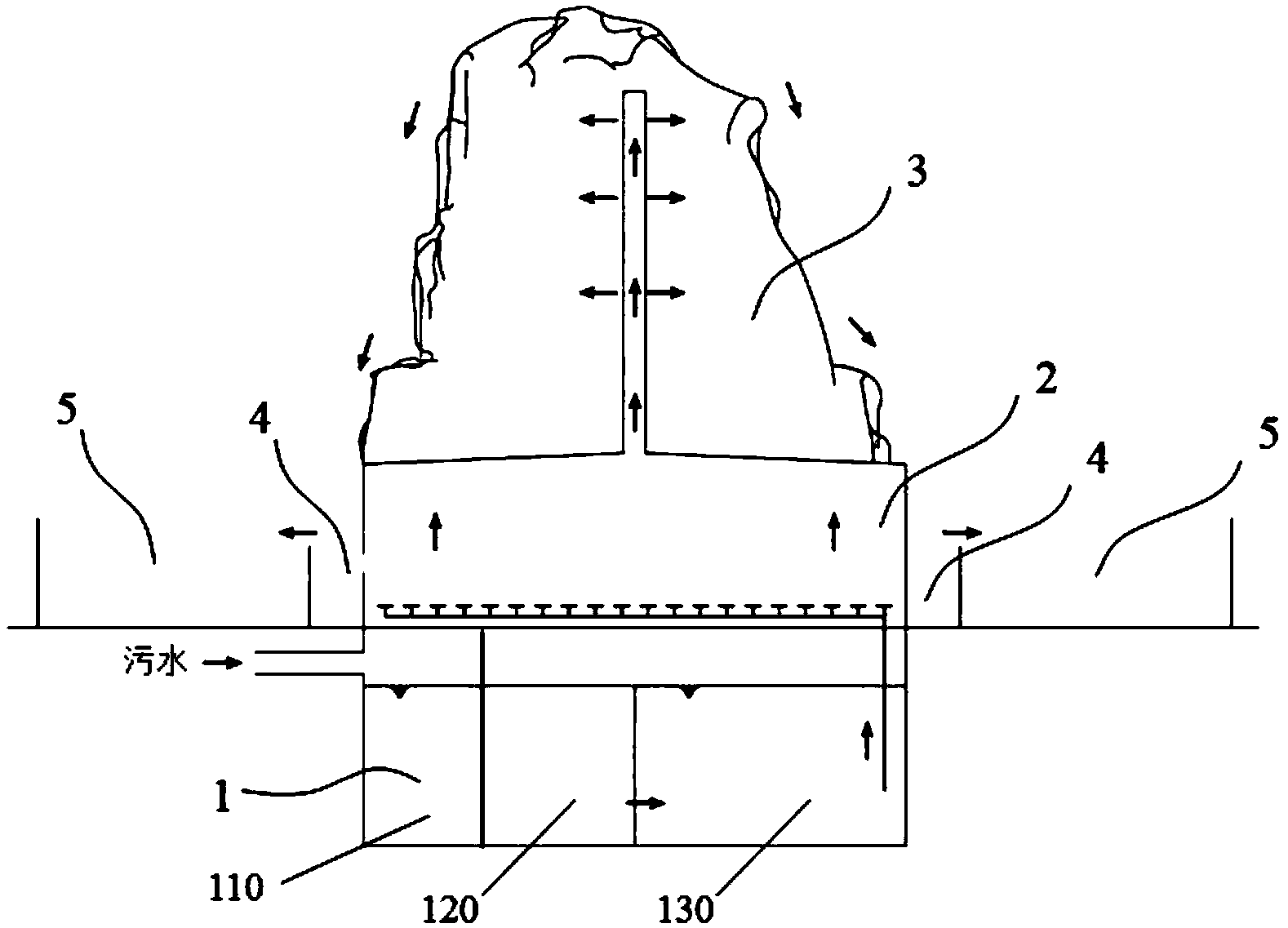

4.根据权利要求1至3之一所述的低能耗污水处理装置，其特征在于，所 述厌氧处理器(1)包括依次连接的栅格井(110)、厌氧降解池(120)和厌氧 反应池(130);所述厌氧反应池(130)连接至所述多介质过滤器(2)。
5.根据权利要求4所述的低能耗污水处理装置，其特征在于，所述低能耗 污水处理装置还包括与所述生物过滤器(3)相连接的沉淀池(4)。
6.一种低能耗污水处理工艺，其特征在于，其包括如下工艺步骤：
S1：待处理污水经过栅格井(110)，对污水中的漂浮物、部分悬浮物进行 拦截;
S2：经过S1处理后的污水进入厌氧降解池(120)，对污水进行初步沉淀 用以沉淀没有被格栅截留的可沉淀物，并对污水进行初步厌氧降解;
S3：经过S2处理后的污水进入厌氧反应池(130)，对污水进行厌氧处理 以降解污水中的有机物;
S4：经过S3处理后的污水进入多介质过滤器(2)进行过滤，以进一步去 除污水中的杂质;
S5：经过S4处理后的污水进入上述由水处理酶促生物填料形成的生物过滤 器(3)，对污水进行截留过滤和兼性厌氧生化处理。
7.根据权利要求6所述的低能耗污水处理工艺，其特征在于，还包括如下 工艺步骤：
S6：经过S5处理后的污水进入沉淀池进行沉淀，以去除从水处理酶促生物 填料上脱落的生物膜和菌胶团，使出水得以澄清。
8.一种景观系统，其特征在于，所述景观系统包括权利要求1至5之一所 述的低能耗污水处理装置。
9.一种景观系统，其特征在于，所述景观系统采用权利要求6至7之一所 述的低能耗污水处理工艺。
10.根据权利要求8或9所述的景观系统，其特征在于，在所述水处理酶 促生物填料表面设置有藓类和/或蕨类植物，以对未能完全处理的氨、氮进行利 用，达到进一步消除氨、氮的作用。
说明书
一种低能耗污水处理装置、工艺及景观系统
技术领域
本发明涉及无水处理技术领域，具体地说，是涉及一种低能耗污水处理装 置、工艺及景观系统。
背景技术
伴随着我国城镇化进程的不断深入，小乡镇快速发展的同时，人口不断密 集，小城镇和村镇的污染问题也日益严重，成为区域性水环境水体的重要污染 源。
目前市政污水的处理工艺普遍采用的由池、泵、鼓风机和其他机械装置组 成的系统，操作运行维护复杂，仍然需要消耗大量能耗，无法满足小乡镇分散 式污水处理的需求。
对于轻微污染污水进行处理时，传统的生化处理方法面临营养源不足、难 挂膜的问题;普通化学法处理工艺投加药剂处理成本也较高，因此迫切需要研 究和开发出新的简易、高效、节能的污水处理技术。
发明内容
针对现有技术之不足，本发明提供了一种低能耗污水处理装置、工艺及景 观系统。
为解决现有技术之不足，本发明采用的技术方案如下：
一种低能耗污水处理装置，其包括厌氧处理器、与所述厌氧处理器相连接 的多介质过滤器和与所述多介质过滤器相连接的生物过滤器;所述生物过滤器 由水处理酶促生物填料形成，所述水处理酶促生物填料的孔隙率大于等于95%， 使所述水处理酶促生物填料对污水同时进行截留过滤和兼性厌氧生化处理。
根据一个优选的实施方式，所述水处理酶促生物填料的组分为：煤粉10～ 15%、页岩10～20%、火山石20～40%、工业废料10～20%、黏土15～30%、生物 生长促进剂3～5%、造孔剂1～3%。
根据一个优选的实施方式，所述水处理酶促生物填料的制备方法包括如下 步骤：
(1)以煤粉、页岩、火山石、工业废料、黏土为基本原料，按照配比先后 进破碎机和制砂机进行破碎和粉碎;
(2)出料经过振动筛分筛，粒径大于5mm的粗粒再回制砂机，小于5mm的 进入球磨机进行进一步磨细，从而得到中间产品;
(3)向中间产品中添加生物生长促进剂和造孔剂，以增强成品的亲生物性;
(4)将以上材料均匀混合后，加水制成泥状并倒入模具中定形，之后经高 温煅烧而成。
根据一个优选的实施方式，所述厌氧处理器包括依次连接的栅格井、厌氧 降解池和厌氧反应池;所述厌氧反应池连接至所述多介质过滤器。
根据一个优选的实施方式，所述低能耗污水处理装置还包括与所述生物过 滤器相连接的沉淀池。
一种低能耗污水处理工艺，其包括如下工艺步骤：
S1：待处理污水经过栅格井，对污水中的漂浮物、部分悬浮物进行拦截;
S2：经过S1处理后的污水进入厌氧降解池，对污水进行初步沉淀用以沉淀 没有被格栅截留的可沉淀物，并对污水进行初步厌氧降解;
S3：经过S2处理后的污水进入厌氧反应池，对污水进行厌氧处理以降解污 水中的有机物;
S4：经过S3处理后的污水进入多介质过滤器进行过滤，以进一步去除污水 中的杂质;
S5：经过S4处理后的污水进入上述由水处理酶促生物填料形成的生物过滤 器，对污水进行截留过滤和兼性厌氧生化处理。
根据一个优选的实施方式，所述低能耗污水处理工艺还包括如下工艺步骤： S6：经过S5处理后的污水进入沉淀池进行沉淀，以去除从水处理酶促生物填料 上脱落的生物膜和菌胶团，使出水得以澄清。
一种景观系统，所述景观系统包括上述低能耗污水处理装置。根据一个优 选的实施方式，所述景观系统中，在所述水处理酶促生物填料表面设置有藓类 和蕨类植物，以对未能完全处理的氨、氮进行利用，达到进一步消除氨、氮的 作用。
一种景观系统，所述景观系统采用了上述低能耗污水处理工艺。根据一个 优选的实施方式，所述景观系统中，在所述水处理酶促生物填料表面设置有藓 类和/或蕨类植物，以对未能完全处理的氨、氮进行利用，达到进一步消除氨、 氮的作用。
与现有技术相比，本发明具有以下有益效果：
(1)本发明的低能耗污水处理装置可以仅包括厌氧处理器、与厌氧处理器 相连接的多介质过滤器和与多介质过滤器相连接的生物过滤器，结构简单、土 建施工简单、工程施工周期短、操作控制简单、占地面积小、所需配置的人员 少，可以大大降低建造、运行、维修费用，高效、节能;
(2)本发明的低能耗污水处理工艺处理流程简洁、便于控制和管理，可以 大大降低运行费用、高效、节能;
(3)本发明中水处理酶促生物填料具有孔隙率大、比表面积大、密度适中、 表面粗糙、生物亲和性好、抗酸碱不易老化、机械强度高、寿命长等特点，具 有良好的过滤和挂膜性能;由于水处理酶促生物填料孔隙率大、比表面积大可 以加强微生物的附着和生长，使水处理酶促生物填料可以对污水同时进行截留 过滤和兼性厌氧生化处理，提高了污水处理的效果及效率。
