申请日2015.03.27
公开(公告)日2015.07.15
IPC分类号C02F3/30
摘要
本发明提供了一种一体化高效能污水处理设备，包括一桶状罐体，所述桶状罐体内设有内筒，所述内筒内是一安装有IC厌氧强化处理系统的厌氧区，所述内筒与桶状罐体之间是一设有好氧简化SBR处理系统的好氧区，所述内筒的上方安装有与内筒连通收集沼气的沼气罐，所述IC厌氧强化处理系统的进水管与厂区集水池泵入罐的污水出口连接，所述IC厌氧强化处理系统的出水管与好氧简化SBR处理系统的管道连接，所述好氧简化SBR处理系统包括排水管和排污管，所述排污管与污水池连通。本发明减小了设备面积，全程自动化处理，易于操作。IC厌氧强化处理系统耐浓度变化和水量变化的冲击，好氧简化SBR处理系统，不易出现污泥膨胀现象。

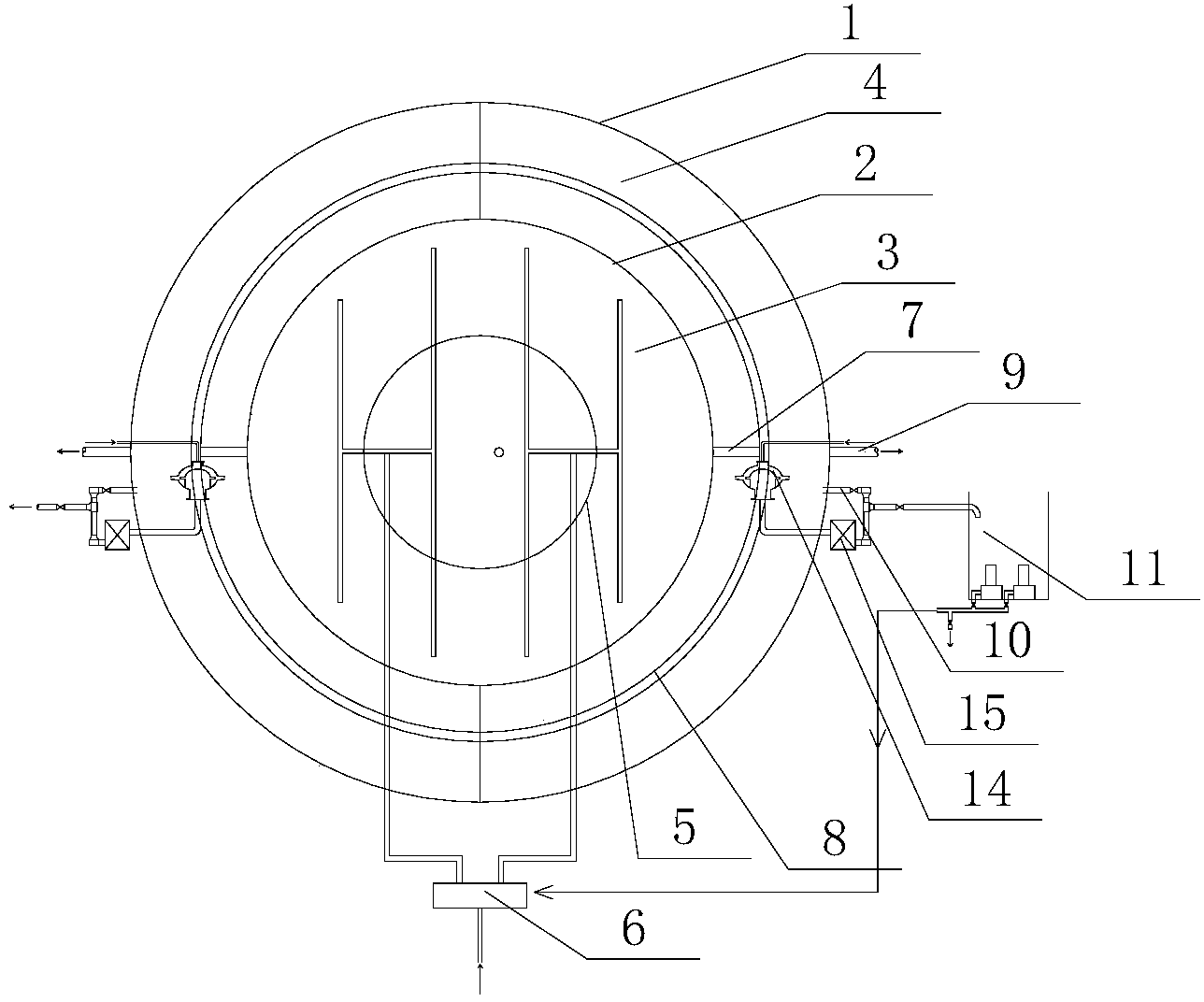

摘要附图
权利要求书
1.一体化高效能污水处理设备，其特征在于：包括一桶状罐体，所述桶状罐体内设有内筒，所述内筒内是一安装有IC厌氧强化处理系统的厌氧区，所述内筒与桶状罐体之间是一设有好氧简化SBR处理系统的好氧区，所述内筒的上方安装有与内筒连通收集沼气的沼气罐，所述IC厌氧强化处理系统的进水管与厂区集水池泵入罐的污水出口连接，所述IC厌氧强化处理系统的出水管与好氧简化SBR处理系统的管道连接，所述好氧简化SBR处理系统包括排水管和排污管，所述排污管与污水池连通。
2.如权利要求1所述的一体化高效能污水处理设备，其特征在于：所述污水池与IC厌氧强化处理系统的进水管连通。
3.如权利要求1所述的一体化高效能污水处理设备，其特征在于：所述IC厌氧强化处理系统包括HDIC布水器，所述HDIC布水器设有两层三相分离器，上层设有挂膜处理层。
4.如权利要求1所述的一体化高效能污水处理设备，其特征在于：所述内筒与桶状罐体之间通过隔仓板隔成两个半圆的好氧区，每个好氧区内均设有好氧简化SBR处理系统。
5.如权利要求4所述的一体化高效能污水处理设备，其特征在于：所述好氧简化SBR处理系统的管道上设有控制进水的电动阀门。
6.如权利要求4所述的一体化高效能污水处理设备，其特征在于：所述好氧简化SBR处理系统包括一设置在桶状罐体底部的射流曝气器，所述射流曝气器外接有好氧混合泵，所述好氧混合泵与排污管连接。
7.如权利要求1~6之一所述的一体化高效能污水处理设备，其特征在于：所述排水管设置在桶状罐体的上方。
说明书
一体化高效能污水处理器
技术领域
本发明属于污水处理设备领域，涉及一种一体化高效能污水处理器。
背景技术
传统的污水处理工艺占地面积大，成本高，处理效率低，污泥产量大，对于高浓度污水处理，负荷不定、水质不稳易发生污泥膨胀，不易运营管理。
现有污水处理技术存在以下问题：
1、工业废水处理技术水平有限。目前我们对工业废水处理往往是设计院凭设计规范来确定容积负荷，在利用给排水和生活污水处理中的经验来进行工艺确定、设备选型。
2、前期方案设计，取样小试，水质波动大，样品往往不具有代表性。
3、污水处理建筑物复杂，水泥池占地面积大，成本大。
4、进水水量、浓度变化大，冲击负荷大，普通的好氧污泥易发生污泥膨胀，污泥处理效率下降等问题，不易运营。
5、污泥产量大，污泥处置费用高。
6、对运营人员素质要求高，非专业人员很难运营好污水处理厂(站)。
发明内容
本发明提供了一种简单易操作，处理效率高，运行稳定的一体化高效能污水处理设备。
本发明采用的技术方案是：
一体化高效能污水处理设备，其特征在于：包括一桶状罐体，所述桶状罐体内设有内筒，所述内筒内是一安装有IC厌氧强化处理系统的厌氧区，所述内筒与桶状罐体之间是一设有好氧简化SBR处理系统的好氧区，所述内筒的上方安装有与内筒连通收集沼气的沼气罐，所述IC厌氧强化处理系统的进水管与厂区集水池泵入罐的污水出口连接，所述IC厌氧强化处理系统的出水管与好氧简化SBR处理系统的管道连接，所述好氧简化SBR处理系统包括排水管和排污管，所述排污管与污水池连通。本发明将所有设备设置在一个桶状罐体内，减小了设备面积，而且全程自动化处理，易于操作，对运营人员要求低。IC厌氧强化处理系统耐浓度变化和水量变化的冲击，好氧区采用好氧简化SBR处理系统，不易出现污泥膨胀现象。运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。理想的推流过程使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。
进一步，所述污水池与IC厌氧强化处理系统的进水管连通。将污水池内的部分污泥回流到厌氧区补充污泥浓度，外排的污泥需要干化处理。
进一步，所述IC厌氧强化处理系统包括HDIC布水器，所述HDIC布水器设有两层三相分离器，上层设有挂膜处理层，增强厌氧处理效果。
进一步，所述内筒与桶状罐体之间通过隔仓板隔成两个半圆的好氧区，每个好氧区内均设有好氧简化SBR处理系统。
进一步，所述好氧简化SBR处理系统的管道上设有控制进水的电动阀门。电动阀门使用PLC或时控，两个好氧区轮流周期进水。
进一步，所述好氧简化SBR处理系统包括一设置在桶状罐体底部的射流曝气器，所述射流曝气器外接有好氧混合泵，所述好氧混合泵与排污管连接。射流曝气器的射流水使用好氧混合泵连接，好氧混合泵兼有排泥作用，切换管道阀门可排泥至污泥池。
进一步，所述排水管设置在桶状罐体的上方。
本发明的有益效果：
1. 本设备受厂地面积限制小。
2. 对运营人员要求低，自动控制、易于操作。
3. 污泥产量低，降低污泥处理成本。
4. 理想的推流过程使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。
5. 运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。
6. 耐冲击负荷，池内有滞留的处理水，对污水有稀释、缓冲作用，有效抵抗水量和有机污物的冲击。
7. 工艺过程中的各工序可根据水质、水量进行调整，运行灵活。
8. 处理设备少，构造简单，便于操作和维护管理。
9. 反应池内存在DO、BOD5浓度梯度，有效控制活性污泥膨胀。
10. 脱氮除磷，适当控制运行方式，实现好氧、缺氧、厌氧状态交替，具有良好的脱氮除磷效果。
11. 工艺流程简单、造价低。主体设备只有一个一体化高效能污水处理器，布置紧凑、占地面积省。
