申请日2015.03.27
公开(公告)日2015.08.05
IPC分类号C02F9/14
摘要
本实用新型涉及一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，由废水调节池，泵，稀酸过滤器，生化系统，沉淀池，提升泵，吸水泵，多介质过滤器，钠床构成，所述泵内置于废水调节池之内并通过导管与稀酸过滤器连接，稀盐酸过滤器设有出口且通过出口连接到生化系统，所述多介质过滤器通过出口与钠床连接，采用该“稀酸过滤器+生化+钠床”的新型处理方式，对生产各阶段废水进行均质，进入FBL过滤器，过滤出水进入生化系统并打入多介质过滤器进行粗滤，最后进入钠床进行软化，最终产出水可达标排放或者回用加高效、经济地处理了纳米钙废水，而且为节约用水、废水综合利用、节能减排开辟了新的途径。

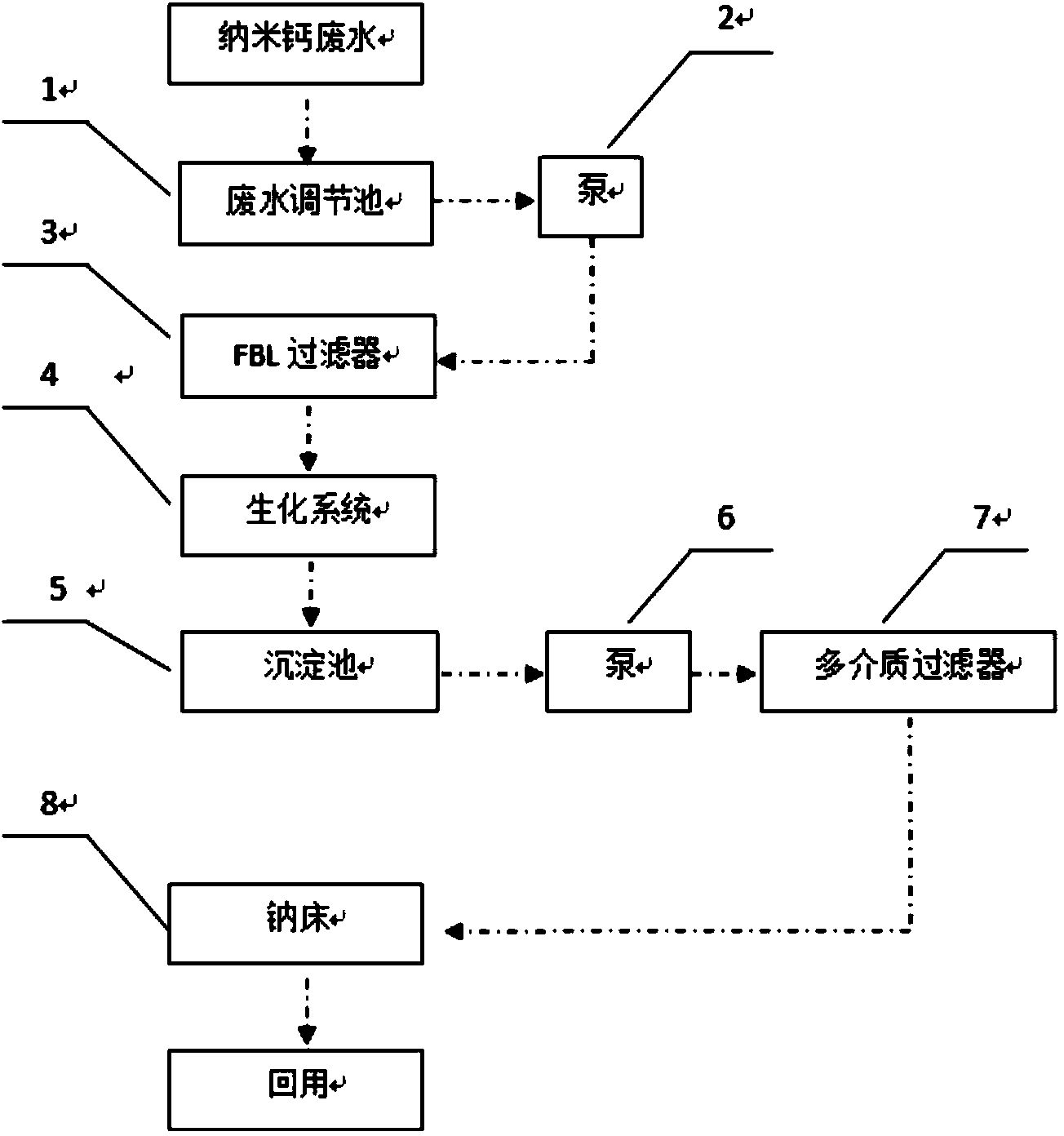

摘要附图
权利要求书
1.一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述稀酸过滤器联合生化、钠床处理纳米钙废水系统由废水调节池，泵，稀酸过滤器，生化系统，沉淀池，提升泵，吸水泵，多介质过滤器，钠床构成，所述泵内置于废水调节池之内并通过导管与稀酸过滤器连接，稀盐酸过滤器设有出口且通过出口连接到生化系统，所述生化系统处理与沉淀池连接，所述沉淀池内设有吸水泵，所述吸水泵高度位于沉淀物之上而且通过导水管与多介质过滤器连接，所述多介质过滤器通过出口与钠床连接。
2.根据权利要求1所述的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述调节池设有进水口。
3.根据权利要求1所述的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述稀酸过滤器采用FBL过滤器，所述FBL过滤器整体采用防腐材料玻璃钢。
4.根据权利要求1所述的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述系统所采用的导管采用PVC材料制成。
5.根据权利要求1所述的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述多介质过滤器设有配套的过滤网盒，所述过滤网盒内有各种不同网孔内径的过滤网。
6.根据权利要求5所述的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述过滤网为圆形且设有金属框架，所述过滤膜通过滑槽连接在多介质过滤器内部，所述多介质过滤器内部设有三层过滤膜。
7.根据权利要求1所述一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，其特征在于：所述钠床为全自动钠离子交换机设有PLC控制器。
说明书
一种稀酸过滤器联合生化、钠床处理纳米钙废水系统
技术领域
本实用新型涉及一种处理纳米钙废水系统，特别涉及一种稀酸过滤器联合生化、钠床处理纳米钙废水系统。
背景技术
废水来源于纳米钙产品生产过程中产生的废水，在纳米钙产品进行固液分离的阶段，废水COD值较高，主要污染物为硫酸镁、碳酸钙以及固体悬浮物等，废水COD值大约在1200mg/L左右，BOD在400mg/L左右，废水中的SS约为800mg/L，废水会产生较多的泡沫，需要增加消除泡沫的措施，如在消泡池中设置消泡剂投加点，消除生产工艺段产生的大量泡沫后保证后续设备的正常运行。
目前对纳米钙废水废水通常采用传统沉淀分离工艺或简单生化处理工艺，但效果不太理想。一般的常规处理工艺也难以对污染物质有效进行分离或降解，通常普通沉淀不够彻底，污水很难进行生化，污水无法直接排放或者进行回用。因此怎样高效、经济地处理此种废水已成为水处理领域的难点和热点话题。
实用新型内容
对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，所述稀酸过滤器联合生化、钠床处理纳米钙废水系统由废水调节池，泵，稀酸过滤器，生化系统，沉淀池，提升泵，吸水泵，多介质过滤器，钠床构成，所述泵内置于废水调节池之内并通过导管与稀酸过滤器连接，稀盐酸过滤器设有出口且通过出口连接到生化系统，所述生化系统处理与沉淀池连接，所述沉淀池内设有吸水泵，所述吸水泵高度位于沉淀物之上而且通过导 水管与多介质过滤器连接，所述多介质过滤器通过出口与钠床连接。
优选的，所述调节池设有进水口。
优选的，所述稀酸过滤器采用FBL过滤器，所述FBL过滤器整体采用防腐材料玻璃钢。
优选的，所述系统所采用的导管采用PVC材料制成。
优选的，所述多介质过滤器设有配套的过滤网盒，所述过滤网盒内有各种不同网孔内径的过滤网。
优选的，所述过滤网为圆形且设有金属框架，所述过滤膜通过滑槽连接在多介质过滤器内部，所述多介质过滤器内部设有三层过滤膜。
优选的，所述钠床为全自动钠离子交换机设有PLC控制器。
采用以上技术方案的有益效果是：采用该实用新型提供的一种稀酸过滤器联合生化、钠床处理纳米钙废水系统，该“稀酸过滤器+生化+钠床”的新型处理方式，对生产各阶段废水进行均质，进入FBL过滤器，过滤出水进入生化系统并打入多介质过滤器进行粗滤，最后进入钠床进行软化，最终产出水可达标排放或者回用高效、经济地处理了纳米钙废水，而且为节约用水、废水综合利用、节能减排开辟了新的途径。
