申请日2015.06.29
公开(公告)日2015.11.11
IPC分类号C02F9/10
摘要
本实用新型公开了印染的废水热能多级过滤回收装置，包括容纳低温热源水的废热池，废热池、废水池通过管路连通，管路上依次设置有水泵、一号离心过滤器、过滤器组件、热交换器，所述一号离心过滤器的两端并联有二号离心过滤器，过滤器组件中的第一过滤器、第二过滤器之间设置有第四阀门，第二过滤器、第三过滤器之间设置有第五阀门，第一过滤器、第二过滤器、第三过滤器两端均设置有阀门。本实用新型中通过控制过滤器组件中的阀门，能够实现第一过滤器、第二过滤器、第三过滤器之间的多种组合式过滤，并且方便对过滤器组件进行检查与维护，本实用新型适用性强，便于维护，提高了生产效率。
权利要求书

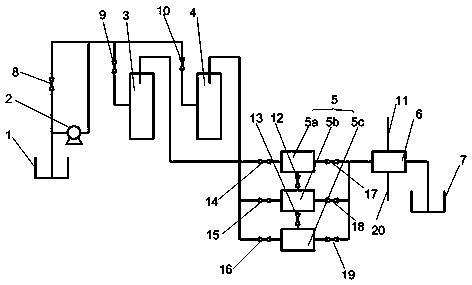

1.印染的废水热能多级过滤回收装置，包括容纳低温热源水的废热池(1)，其特征在于：废热池(1)、废水池(7)通过管路连通，管路上依次设置有水泵(2)、一号离心过滤器(3)、过滤器组件(5)、热交换器(6)，所述一号离心过滤器(3)的两端并联有二号离心过滤器(4)，所述的过滤器组件(5)为相互并联的第一过滤器(5a)、第二过滤器(5b)和第三过滤器(5c)，第一过滤器(5a)、第二过滤器(5b)之间设置有第四阀门(12)，第二过滤器(5b)、第三过滤器(5c)之间设置有第五阀门(13)，第一过滤器(5a)的进水管和出水管中分别设置有第六阀门(14)、第九阀门(17)，第二过滤器(5b)的进水管和出水管中分别设置有第七阀门(15)、第十阀门(18)，第三过滤器(5c)的进水管和出水管中分别设置有第八阀门(16)、第十一阀门(19)。
2.根据权利要求1所述的印染的废水热能多级过滤回收装置，其特征在于：所述一号离心过滤器(3)、二号离心过滤器(4)分别串接第二阀门(9)、第三阀门(10)，所述的一号离心过滤器(3)、二号离心过滤器(4)均通过快速接头与管路相连。
3.根据权利要求1或2所述的印染的废水热能多级过滤回收装置，其特征在于：所述水泵(2)两端并联第一阀门(8)。
4.根据权利要求1或2所述的印染的废水热能多级过滤回收装置，其特征在于：所述的一号离心过滤器(3)、二号离心过滤器(4)均包括离心分离仓和杂质收集仓。
5.根据权利要求1或2所述的印染的废水热能多级过滤回收装置，其特征在于：所述的热交换器(6)中还设置有低温进水管(11)和高温出水管(20)。
说明书
印染的废水热能多级过滤回收装置
技术领域
本实用新型属于废水多级处理装置，具体涉及印染的废水热能多级过滤回收装置。
背景技术
印染又称之为染整，指对纺织材料(纤维、纱线和织物)进行以化学处理为主的工艺过程。染整包括预处理、染色、印花和整理。染整质量的优劣对纺织品的使用价值有重要的影响。
预处理应用化学和物理机械作用，除去纤维上所含有的天然杂质以及在纺织加工过程中施加的浆料和沾上的油污等，使纤维充分发挥其优良的品质，是织物具有洁白的外观、柔软的手感和良好的渗透性，以满足生产的要求，为染色、印花等下一步工序提供合格的胚布。
染色是指染料从染液中上染到纤维上，并在纤维上形成均匀、坚牢、鲜艳色泽的过程。各种纤维的化学组成各异，适用的染料也不相同。常用的染色方法有高温法、载体法以及热溶法。
印花是使染料或涂料在织物上形成图案的过程。合成纤维可以采用直接印花和涂料印花。印花方法以筛网印花为主。醋酯纤维和锦纶、腈纶织物在印花烘干后，采用常压蒸化使染料上染，然后水洗;涤纶织物用分散染料印花烘干后，在密闭容器中高温蒸化，也可作常压高温蒸化或焙烘使染料上染;涤纶织物还可用分散染料进行转移印花。
整理包括机械烘干和抗皱、抗菌、阻燃等处理过程。除此以外，还可作柔软、防水、防油、吸湿排汗、涂层等功能性整理加工。
印染车间排放的废水温度较高，约40～50℃，甚至部分高达70～90℃以上，这些印染废水除了含有布料纤维、染料助剂等杂质外，还含有大量的热能。
废水热能回收系统能够不断吸收低温热源水的温度，将低温热源水的温度转化为热能，如果不能稳定的提供低温热源水，废水热能回收系统前端的进水口温度会急剧下降，进水管内残留的水会结冰，水结成冰后体积会变大，从而撑破低废水热能回收系统，整个系统瘫痪。
而且废水热能回收系统中的过滤系统，不能根据废水中杂志组分方便的进行更换。
发明内容
本实用新型为解决现有技术存在的问题而提出，其目的是提供印染的废水热能多级过滤回收装置。
本实用新型的技术方案是：印染的废水热能多级过滤回收装置，包括容纳低温热源水的废热池，废热池、废水池通过管路连通，管路上依次设置有水泵、一号离心过滤器、过滤器组件、热交换器，所述一号离心过滤器的两端并联有二号离心过滤器，所述的过滤器组件为相互并联的第一过滤器、第二过滤器和第三过滤器，第一过滤器、第二过滤器之间设置有第四阀门，第二过滤器、第三过滤器之间设置有第五阀门，第一过滤器的进水管和出水管中分别设置有第六阀门、第九阀门，第二过滤器的进水管和出水管中分别设置有第七阀门、第十阀门，第三过滤器的进水管和出水管中分别设置有第八阀门、第十一阀门。
所述一号离心过滤器、二号离心过滤器分别串接第二阀门、第三阀门，所述的一号离心过滤器、二号离心过滤器均通过快速接头与管路相连。
所述水泵两端并联第一阀门。
所述的一号离心过滤器、二号离心过滤器均包括离心分离仓和杂质收集仓。
所述的热交换器中还设置有低温进水管和高温出水管。
本实用新型中通过控制过滤器组件中的阀门，能够实现第一过滤器、第二过滤器、第三过滤器之间的多种组合式过滤，并且方便对过滤器组件进行检查与维护，本实用新型适用性强，便于维护，提高了生产效率。
