申请日2015.06.29
公开(公告)日2015.11.04
IPC分类号C02F103/16; C02F9/04
摘要

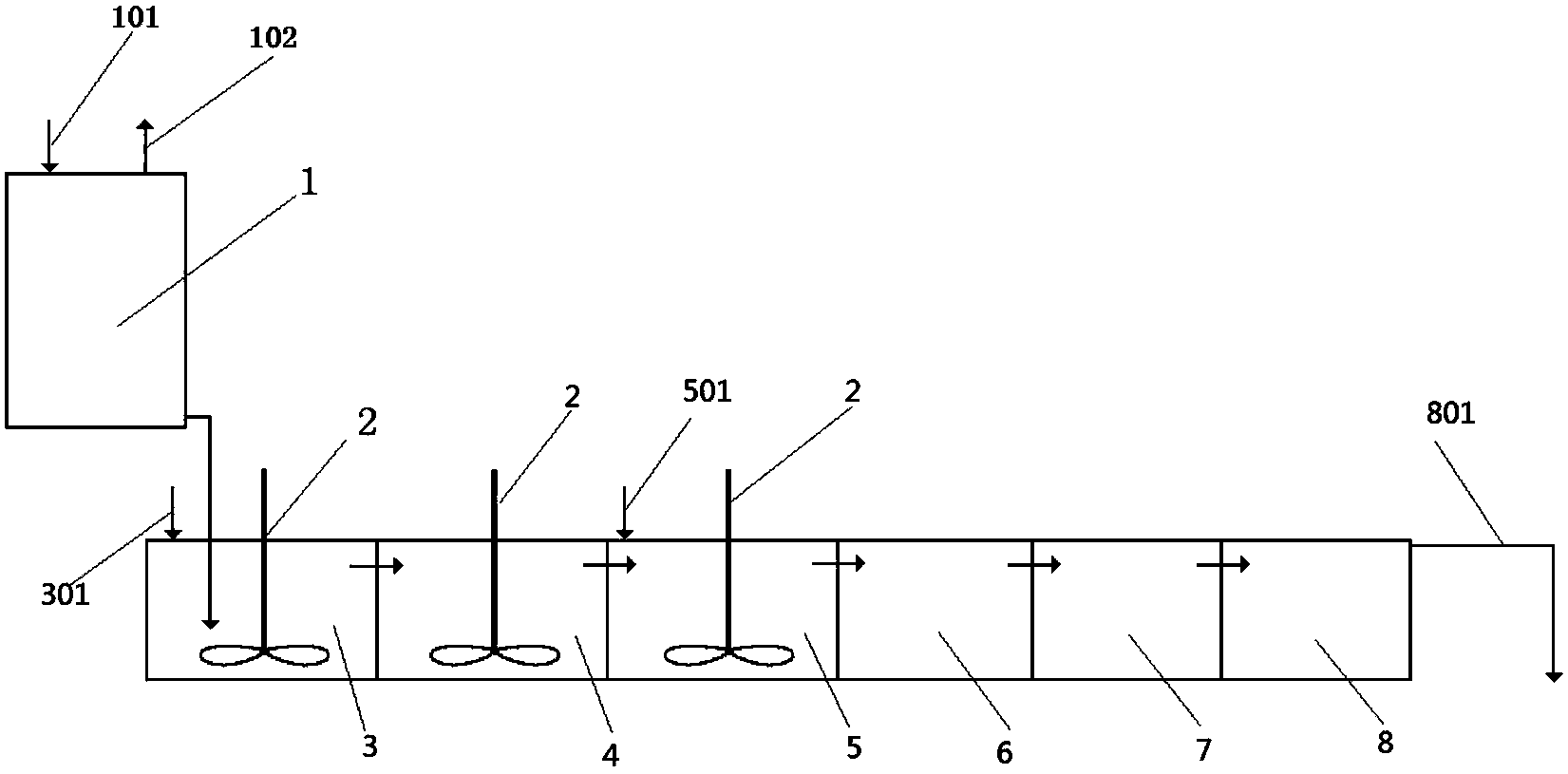

本实用新型公开了一种利用高铁酸钠处理电镀废水的装置，包括高铁酸钠制备装置(1)和与其相连的处理池，所述处理池依次包括相连通的第一氧化反应池(3)、第二氧化反应池(4)、PAM反应池(5)、第一沉淀池(6)、曝气池(7)和第二沉淀池(8)，所述高铁酸钠制备装置(1)与所述第一氧化反应池(3)的入口相连，在所述第一氧化反应池(3)、所述第二氧化反应池(4)和所述PAM反应池(5)中均设置有搅拌器(2)。本实用新型所述装置结构简单、成本低、操作简便、对环境无污染、可达标排放。
权利要求书
1.一种利用高铁酸钠处理电镀废水的装置，其特征在于：包括高铁酸钠制备装置(1)和与其相连的处理池，所述处理池依次包括相连通的第一氧化反应池(3)、第二氧化反应池(4)、PAM反应池(5)、第一沉淀池(6)、曝气池(7)和第二沉淀池(8)，所述高铁酸钠制备装置(1)与所述第一氧化反应池(3)的入口相连，在所述第一氧化反应池(3)、所述第二氧化反应池(4)和所述PAM反应池(5)中均设置有搅拌器(2)。
2.根据权利要求1所述的利用高铁酸钠处理电镀废水的装置，其特征在于：所述第一氧化反应池(3)的顶部与废水输入管道(301)相连。
3.根据权利要求2所述的利用高铁酸钠处理电镀废水的装置，其特征在于：所述高铁酸钠制备装置(1)的顶部分别与进料管(101)和出气管(102)相连。
4.根据权利要求3所述的利用高铁酸钠处理电镀废水的装置，其特征在于：所述PAM反应池(5)的顶部与PAM加料管(501)相连。
5.根据权利要求4所述的利用高铁酸钠处理电镀废水的装置，其特征在于：所述第二沉淀池(8)的上部与废水排放管道(801)相连。
说明书
一种利用高铁酸钠处理电镀废水的装置
技术领域
本实用新型涉及化工技术领域，特别是涉及一种利用高铁酸钠处理电镀废水的装置。
背景技术
电镀是当今全球三大污染工业之一，据不完全统计，我国电镀厂约2万家，每年排出的 电镀废水约4亿m3,电镀废水就其总量来说，比造纸、印染、化工、农药等的水量小，污染 面相对窄。但是，由于电镀厂点分布广，废水中所含的高毒物质的种类多，其对人体的危害 性是很大的，未经处理达标的电镀废水排入河道、池塘、渗入地下，不但会危害环境，而且 会污染饮用水和工业用水。
电镀废水的成分非常复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重 金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。随着国民经济的快速发展， 有力地促进了我国环保事业的深入进行，对电镀废水处理的要求也越来越更加严格，各厂家 均采用不同的方法进行废水的处理。针对我国家目前电镀行业废水的处理现状的统计和调查， 广泛采用的主要有7种不同分类的方法：(1)化学沉淀法，又分为中和沉淀法和硫化物沉淀 法;(2)氧化还原处理，分为化学还原法、铁氧体法和电解法;(3)溶剂萃取分离法;(4) 吸附法;(5)膜分离技术;(6)离子交换法;(7)生物处理技术，包括生物絮凝法、生物吸 附法、生物化学法、植物修复法。但目前这些方法都存在一定的弊端或严重的不合理性，给 电镀废水处理装置带来一定制约，影响着废水治理的深入发展。
实用新型内容
为了解决以上现有技术存在的问题，为解决客户的需求，以适应经济发展的需要，保护 环境，本实用新型研究人员对电镀废水的处理进行了不断的研究、探索，制备出氧化性比二 氧化氯更强的高铁酸钠，并设计出一套利用高铁酸钠制备装置进行电镀废水处理的装置，改 变了原传统的处理工艺，采用新的技术，最终可使电镀废水达标排放。
采用该处理装置，不仅可以达标排放，而且，还可降低了处理成本，充分满足了电镀废 水处理的排放要求及客户的需求，对我国电镀废水处理有着重要的意义，为电镀行业解决了 关键技术问题，该处理装置在国内是一个首创。
一种利用高铁酸钠处理电镀废水的装置，其包括高铁酸钠制备装置和与其相连的处理池， 所述处理池依次包括相连通的第一氧化反应池、第二氧化反应池、PAM反应池、第一沉淀池、 曝气池和第二沉淀池，所述高铁酸钠制备装置与所述第一氧化反应池的入口相连，在所述第 一氧化反应池、所述第二氧化反应池和所述PAM反应池中均设置有搅拌器。
本实用新型所述的利用高铁酸钠处理电镀废水的装置，其中所述第一氧化反应池的顶部 与废水输入管道相连。
本实用新型所述的利用高铁酸钠处理电镀废水的装置，其中所述高铁酸钠制备装置的顶 部分别与进料管和出气管相连。
本实用新型所述的利用高铁酸钠处理电镀废水的装置，其中所述PAM反应池的顶部与 PAM加料管相连。
本实用新型所述的利用高铁酸钠处理电镀废水的装置，其中所述二级沉淀池的上部与废 水排放管道相连。
本实用新型利用高铁酸钠处理电镀废水的装置与现有技术不同之处在于：采用本实用新 型所述的利用高铁酸钠进行电镀废水的处理装置进行处理，效果非常明显，可以达到国家环 保的排放要求。该装置处理电镀废水不仅调整、简化了处理流程，而且，通过更强氧化剂去 除COD，可降低处理成本，这是其它处理方法都不可比拟的，是处理电镀废水的一个新方法。
本实用新型在传统工艺基础上进行了合理调整，去除了单独破氰、除磷、除氨氮和厌氧 的处理，将电镀废水只分成含铬废水和综合废水二股进行处理，大大简化了流程，减少了分 别各自处理的麻烦和药剂，不仅方便了操作，降低了成本，而且可使电镀废水处理系统一体 化，使处理装置控制灵活，操作方便，运行平稳，为处理电镀废水开辟了一个全新的的工艺 和方法，解决了现有技术中的许多难题，使长期困扰电镀行业废水处理的问题，得到了较好 地解决。
下面结合附图对本实用新型的利用高铁酸钠处理电镀废水的装置作进一步说明。
