申请日2015.03.27
公开(公告)日2015.08.12
IPC分类号C02F1/40; C02F9/04; C02F1/50; C02F1/78
摘要
本实用新型公开了一种船用厨房油污水处理装置，以实现对船舶厨房油污水的净化处理，本装置具体为将船舶厨房内的油污水集中输送至船舶水箱内，通过油脂分解器投放油脂分解剂至水箱内，搅拌器将水箱内油污水和油脂分解剂充分混合，油污将很快被中和溶解去除，然后经由除异味发生器进行灭菌除味，使得污水达到排放要求。本实用新型能够有效地处理舰船厨房油污水的油脂和异味，使得污水能够达到排放要求，并且本装置占用空间小，易于安装。

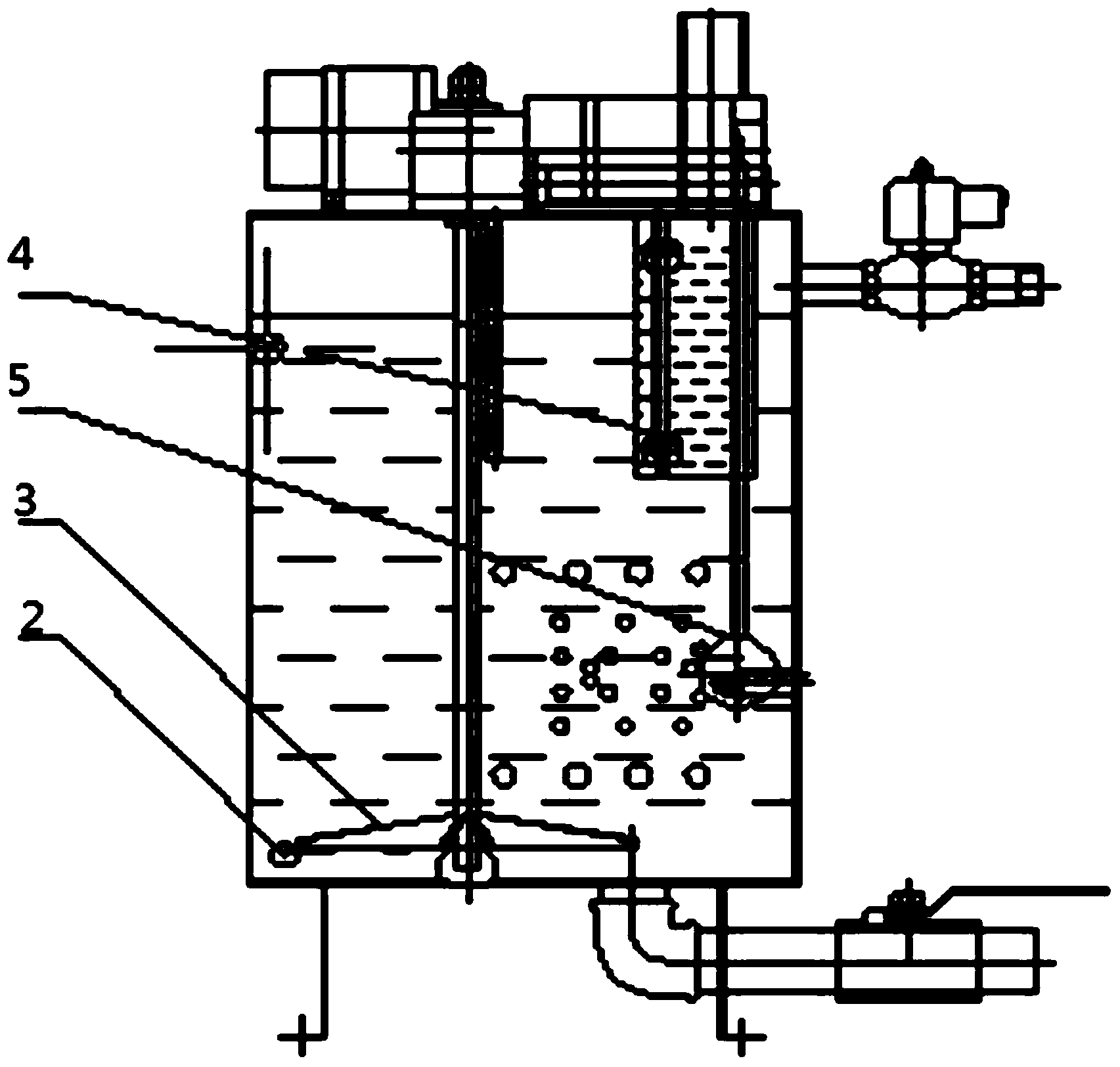

摘要附图
权利要求书
1.一种船用厨房油污水处理装置，其特征在于，包括水箱、压力液位变送 器、搅拌器、油脂分解器和阀组电气控制装置，所述水箱内设有水箱体、进水 阀、待处理油污水管、排放阀，所述待处理油污水管设于水箱体的上端，并与 排放阀相连;所述压力液位变送器、搅拌器和油脂分解器设于水箱内;所述进 水阀、排放阀、压力液位变送器、搅拌器和油脂分解器分别与阀组电气控制装 置相连，由阀组电气控制装置控制启闭。
2.根据权利要求1所述的船用厨房油污水处理装置，其特征在于：还包括 除异味臭氧发生器，该除异味臭氧发生器设置于水箱内，与所述阀组电气控制 装置进行电气连接。
3.根据权利要求2所述的船用厨房油污水处理装置，其特征在于：所述除 异味臭氧发生器具体设有电磁空气泵、臭氧发生管、曝气管、电器元件。
4.根据权利要求1或2所述的船用厨房油污水处理装置，其特征在于：所 述搅拌器设有电机、直角中空减速机、转动轴和搅盘，并且搅盘置于水箱体的 中间位置。
5.根据权利要求1或2所述的船用厨房油污水处理装置，其特征在于：所 述进水阀装有过滤器，以过滤掉油污水中的固体残渣。
6.根据权利要求1或2所述的船用厨房油污水处理装置，其特征在于：所 述油脂分解器设有浮球液位开关、加药罐、计量补液泵。
说明书
船用厨房油污水处理装置
技术领域
本实用新型涉及一种油污水处理设备，尤其是一种用于船上厨房的油污水 处理和异味除去的船用厨房油污水处理装置。
背景技术
随着大气污染、水质污染等环境问题成为当下的全球热点问题，防污治污 工作已经成为各个国家政务的重要内容之一，环境整治工作亦是成为我国政务 工作的重中之重，并推出了史上最严的新环保法。在这样全国重视环境保护的 大背景下，船舶油污水的治理也越来越多地被关注，因此迫切需要一种能够简 单、有效处理船用油污水的技术。
当下，各种污水处理技术和设备多种多样，但针对船舶厨房油污水的专用 处理设备还是空白，很多船舶的厨房油污水就直接排放到江河湖海中，对环境 造成了损害。由于厨房油污水具有油脂量多、粘度高、残渣多的特点，含多种 有机物及无机盐分，因此厨房油污水的处理难度较大。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种能够解决舰船厨房油 污水的油脂和异味的船用厨房油污水处理装置，其工作原理为将船舶厨房内的 油污水集中输送至船舶水箱内，通过油脂分解器投放油脂分解剂至水箱内，搅 拌器将水箱内油污水和油脂分解剂充分混合，油污将很快被中和溶解去除，然 后经由除异味发生器进行灭菌除味，使得污水达到排放要求。
为了实现上述目的，本实用新型的技术方案为：
一种船用厨房油污水处理装置，包括水箱、压力液位变送器、搅拌器、油 脂分解器和阀组电气控制装置，其中：
水箱内设有水箱体、进水阀、待处理油污水管、排放阀，待处理油污水管 设于水箱体的上端，并与排放阀相连;压力液位变送器、搅拌器和油脂分解器 设于水箱内;进水阀、排放阀、压力液位变送器、搅拌器和油脂分解器分别与 阀组电气控制装置相连，由阀组电气控制装置控制启闭。
进一步，还包括除异味臭氧发生器，其设置于水箱内，与阀组电气控制装 置进行电气连接。
进一步，除异味臭氧发生器具体设有电磁空气泵、臭氧发生管、曝气管、 电器元件;除异味臭氧发生器将臭氧与油污水混合，杀灭各种细菌，使异味在 设定时间内去除。
进一步，搅拌器设有电机、直角中空减速机、转动轴、搅盘，并且搅盘置 于水箱体的中间位置，以便实现高效的搅拌效果，使油污水与油脂分解剂能够 充分混合。
进一步，进水阀装有过滤器，以过滤掉油污水中的固体残渣。
进一步，油脂分解器设有浮球液位开关、加药罐、计量补液泵。
通过采用上述技术方案，将船舶厨房内的油污水通过油脂分解器投放油脂 分解剂至水箱内，然后经由除异味发生器进行灭菌除味，能够有效地处理舰船 厨房油污水的油脂和异味，使得污水能够达到排放要求，并且本装置占用空间 小，易于安装。
