申请日2015.03.27
公开(公告)日2015.08.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种线路板生产用水处理装置，包括用于储存生产用水的原水箱、纯水箱和超纯水箱，原水箱的出水口依次连接有多介质过滤器、活性炭过滤器、软化器和保安过滤器，其中保安过滤器的出水口连接RO反渗透膜水处理装置，RO反渗透膜水处理装置设有与原水箱连通的浓水出口和纯水出口，纯水出口连接纯水箱的进水口，纯水箱设有分流口依次连接微滤器和采用再生树脂的抛光混床，所述抛光混床的出水口连接超纯水箱，所述的纯水箱、超纯水箱分别设有出水口与用水点连接。使用本实用新型，能确保生产用水同时达到线路板生产工艺环节对纯水和超纯水的水质要求，且能通过合理循环利用过滤的浓水资源，促进环保。
摘要附图
权利要求书

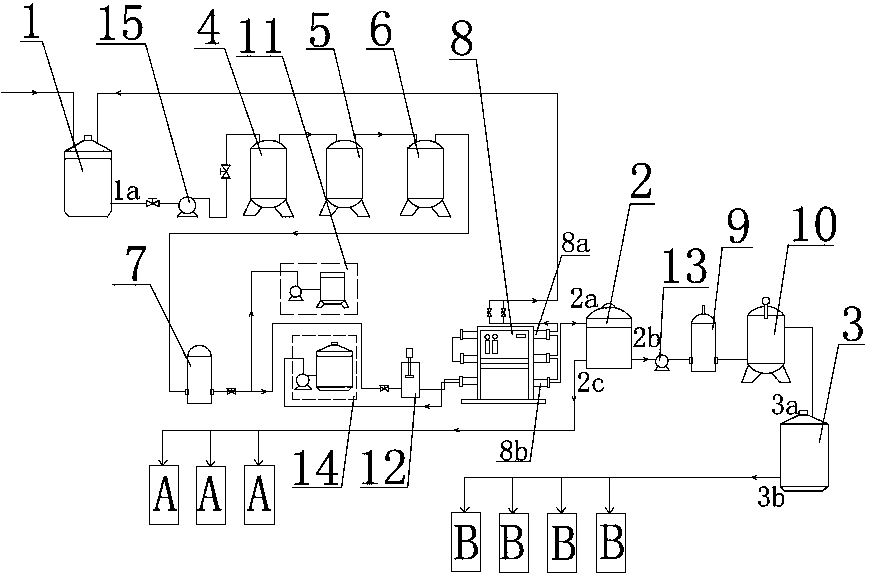

1. 一种线路板生产用水处理装置，包括用于储存生产用水的原水箱(1)、纯水箱(2)和超纯水箱(3)，原水箱(1)的出水口(1a)依次连接有多介质过滤器(4)、活性炭过滤器(5)、软化器(6)和保安过滤器(7)，其特征在于：保安过滤器(7)的出水口连接RO反渗透膜水处理装置(8)，RO反渗透膜水处理装置(8)设有与原水箱(1)连通的浓水出口(8a)和纯水出口(8b)，纯水出口(8b)连接纯水箱(2)的进水口(2a)，纯水箱(2)设有分流口(2b)依次连接微滤器(9)和采用再生树脂的抛光混床(10)，所述抛光混床(10)的出水口连接超纯水箱(3)的进水口(3a)，所述的纯水箱(2)、超纯水箱(3)分别设有出水口(2c、3b)与用水点连接。
2. 根据权利要求1所述的线路板生产用水处理装置，其特征在于：在保安过滤器(7)与RO反渗透膜水处理装置(8)之间设有加药机(11)和高压泵(12)。
3. 根据权利要求1所述的线路板生产用水处理装置，其特征在于：在纯水箱(2)的分流口(2b)与微滤器(9)之间设有水泵(13)。
4. 根据权利要求1所述的线路板生产用水处理装置，其特征在于：RO反渗透膜水处理装置(8)连接有清洗水箱(14)。
5. 根据权利要求1所述的线路板生产用水处理装置，其特征在于：在多介质过滤器(4)与原水箱(1)之间设有原水泵(15)。
说明书
一种线路板生产用水处理装置
技术领域
本实用新型涉及线路板生产用水处理的技术领域，更具体地说，是一种线路板生产用水处理装置。
背景技术
随着科技进步和工业生产技术的高速发展，特别是线路板生产工艺水平的不断提高，作为传统生产用水的自来水，已不能满足线路板生产工艺环节对生产用水的水质要求。
纯水又名高纯水，是指水中盐类除去或降低到一定程度的净水，比自来水的化学纯度更高;而超纯水比纯水的纯度更高;现由于线路板生产工艺对水质的要求高，常需要用纯水和超纯水作为生产用水，而现有的纯水装置比较简单，故而存在的净水设备多，维护不便的问题;在同时制备纯水和超纯水的时候，并不能确保生产用水能同时达到工艺环节的水质要求;现有的纯水装置过滤的浓水资源没有进行合理的利用而直接被排出，不利于企业的长久发展。因此，如何解决上述的问题，为亟待解决的问题。
实用新型内容
本实用新型的目的在于提供一种确保生产用水能同时达到生产工艺环节对纯水和超纯水的水质要求、且能合理循环利用水资源的线路板生产用水处理装置。
为实现上述的目的，本实用新型的技术方案为：一种线路板生产用水处理装置，包括用于储存生产用水的原水箱、纯水箱和超纯水箱，原水箱的出水口依次连接有多介质过滤器、活性炭过滤器、软化器和保安过滤器，其中保安过滤器的出水口连接RO反渗透膜水处理装置，RO反渗透膜水处理装置设有与原水箱连通的浓水出口和纯水出口，纯水出口连接纯水箱的进水口，纯水箱设有分流口依次连接微滤器和采用再生树脂的抛光混床，所述抛光混床的出水口连接超纯水箱的进水口，所述的纯水箱、超纯水箱分别设有出水口与用水点连接。
上述的线路板生产用水处理装置，其中在保安过滤器与RO反渗透膜水处理装置之间设有加药机和高压泵。
上述的线路板生产用水处理装置，在纯水箱的分流口与微滤器之间设有水泵。
上述的线路板生产用水处理装置，RO反渗透膜水处理装置连接有清洗水箱。反渗透膜在长期运行后，难以避免会积累污染，可以通过定期开关清洗水箱，对RO反渗透膜水处理装置进行清洗。
上述的线路板生产用水处理装置，在多介质过滤器与原水箱之间设有原水泵。
本实用新型采用上述的结构，通过设置RO反渗透膜水处理装置对生产用水进行过滤，并在RO反渗透膜水处理装置设有浓水出口和纯水出口，浓水出口连通原水箱对水资源进行循环利用，具有节约资源、促进环保的优点;而纯水出口则连通抛光混床对生产用水进行二次过滤制取超纯水，不必另外增设设备，简化了流程，可同时确保生产用水达到生产工艺环节对纯水和超纯水的水质要求，出水量大，尤其适合线路板生产线使用。
