申请日2015.03.27
公开(公告)日2015.08.05
IPC分类号C02F103/36; C02F9/14
摘要
本实用新型公开了一种超滤反渗透联合高级氧化技术处理草甘膦废水系统，由调节池、初沉池、生化池、二沉池、多介质过滤器、超滤装置、反渗透装置、反渗透浓水组合式光催化氧化系统、混凝沉淀池、砂滤罐组成，调节池与初沉池连接，初沉池通过泵与生化池连接，生化池与二沉池连接，二沉池通过泵与多介质过滤器连接，多介质过滤器与超滤装置连接，超滤装置通过高压泵与反渗透装置连接，反渗透装置通过反渗透浓水组合式光催化氧化系统与混凝沉淀池连接，混凝沉淀池与砂滤罐连接，该实用新型采用一种高级氧化技术联合超滤反渗透处理草甘膦废水系统，它利用“超滤、反渗透+组合式光催化氧化系统”的新型处理方式，高效、经济地处理了草甘膦废水。

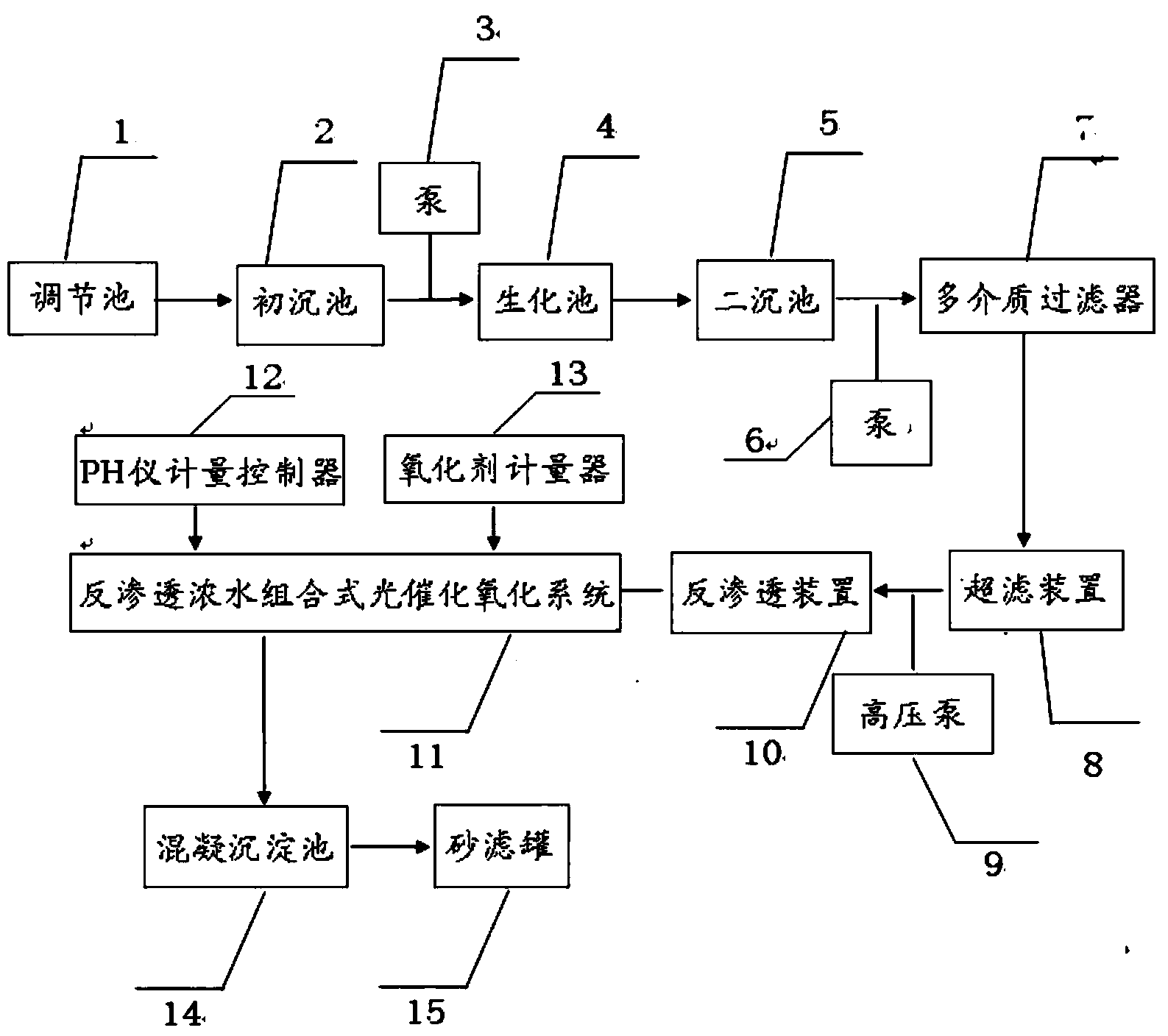

摘要附图
权利要求书
1.一种超滤反渗透联合高级氧化技术处理草甘膦废水系统，其特征在于：由调节池、初沉池、生化池、二沉池、多介质过滤器、超滤装置、反渗透装置、反渗透浓水组合式光催化氧化系统、混凝沉淀池、砂滤罐组成，所述调节池与所述初沉池连接，所述初沉池通过泵与所述生化池连接，所述生化池与所述二沉池连接，所述二沉池通过泵与所述多介质过滤器连接，所述多介质过滤器与所述超滤装置连接，所述超滤装置通过高压泵与所述反渗透装置连接，所述反渗透装置与所述反渗透浓水组合式光催化氧化系统连接，所述反渗透浓水组合式光催化氧化系统与所述混凝沉淀池连接，所述混凝沉淀池与所述砂滤罐连接。
2.如权利要求1所述的一种超滤反渗透联合高级氧化技术处理草甘膦废水系统，其特征在于：所述反渗透浓水组合式光催化氧化系统内部设置pH仪控制计量器和氧化剂计量器。
3.如权利要求1所述的一种超滤反渗透联合高级氧化技术处理草甘膦废水系统，其特征在于：所述砂滤罐出水与反渗透装置出水汇合。
说明书
一种超滤反渗透联合高级氧化技术处理草甘膦废水系统
技术领域
本实用新型涉及废水处理领域，具体涉及一种超滤反渗透联合高 级氧化技术处理草甘膦废水系统。
背景技术
草甘膦原药为精细化工产品，是一种高效、低毒、低残留、杀草 谱广的芽后灭生性高效除草剂，具有良好的内吸、传导性能，可以防 除几乎所有一年生和多年生杂草及灌木丛，可有效杀死78种深根恶 性杂草中的76种，广泛用于果园、茶园、公路铁路沿线，排灌沟渠， 油库及工厂空地。草甘膦为当今世界上用量最大，增长势头最猛也最 具市场竞争力的除草剂品种之一。
我国草甘膦生产企业主要分布在环境容量小、国家重点保护的太 湖、巢湖、长江等环境敏感水域的省市。草甘膦废水中氯离子和磷含 量较高，且废水酸性较强，pH值为1。因此，草甘膦生产废水具有高 浓度、高毒性、高盐度(几乎是饱和盐)等特点，有许多是不可生物降 解物或对生物抑制物，这就给治理工作带来了难度。由于其中的草甘 膦及催化剂无法回收，对环境造成污染的同时，对资源也会造成一定 的浪费。
目前污染物治理技术的研究应用落后于产品的发展。正在公示的 有机膦农药工业水污染物排放标准严于现行标准，特别是对特征污染 物，因此，草甘膦废水治理是困扰草甘膦生产企业的难题之一，是该 行业迫切需要解决的共性问题。
实用新型内容
本实用新型提供了一种超滤反渗透联合高级氧化技术处理草甘 膦废水系统，该实用新型采用一种高级氧化技术联合超滤反渗透处理 草甘膦废水系统，它利用“超滤、反渗透+组合式光催化氧化系统” 的新型处理方式，高效、经济地处理了草甘膦废水。
为了达到上述目的，本实用新型有如下技术方案：
本实用新型一种超滤反渗透联合高级氧化技术处理草甘膦废水 系统，由调节池、初沉池、生化池、二沉池、多介质过滤器、超滤装 置、反渗透装置、反渗透浓水组合式光催化氧化系统、混凝沉淀池、 砂滤罐组成，所述调节池与所述初沉池连接，所述初沉池通过泵与所 述生化池连接，所述生化池与所述二沉池连接，所述二沉池通过泵与 所述多介质过滤器连接，所述多介质过滤器与所述超滤装置连接，所 述超滤装置通过高压泵与所述反渗透装置连接，所述反渗透装置与所 述反渗透浓水组合式光催化氧化系统连接，所述反渗透浓水组合式光 催化氧化系统与所述混凝沉淀池连接，所述混凝沉淀池与所述砂滤罐 连接。
其中，所述反渗透浓水组合式光催化氧化系统内部设置PH仪控 制计量器和氧化剂计量器。
其中，所述砂滤罐出水与反渗透装置出水汇合。
由于采取了以上技术方案，本实用新型的优点在于：
1、该实用新型处理方式合理，高效、经济地处理了草甘膦废水;
2、该实用新型为节约用水、资源综合利用、节能减排开辟了新 的途径;
3、该实用新型的结构简单、安装使用方便、操作步骤简单。
