申请日2015.03.27
公开(公告)日2015.08.05
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了一种处理低浓度含铜废水的纳滤装置，属于环保设备领域，其包括进液泵、过滤装置和纳滤装置，进液泵通过出液管与过滤装置连接，可将低浓度含铜废水中的微小固体颗粒截留，防止固体颗粒堵塞纳滤膜，提高处理效率，纳滤装置内设置有纳滤板，纳滤板外部两侧覆盖着纳滤膜，纳滤板内部为空心结构且与纳滤装置底部的排水口连通，在泵的压力作用下，水透过纳滤膜进入排水口，从而实现废水的减量和铜离子浓度的提高，纳滤装置还包括反冲洗装置，可用于反冲洗纳滤膜，操作简单且实现了连续化，大大提高了处理效率。

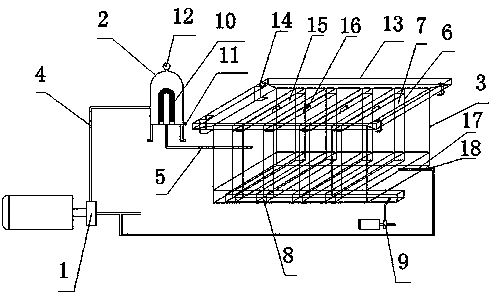

摘要附图
权利要求书
1.一种处理低浓度含铜废水的纳滤装置，其特征在于：包括进液泵(1)、过滤装置(2)和纳滤装置(3)，所述的进液泵(1)通过出液管(4)与过滤装置(2)连接，所述的过滤装置(2)通过粗滤液出管(5)与纳滤装置(3)连接，所述的纳滤装置(3)内设置有纳滤板(6)，所述的纳滤板(6)外部两侧覆盖着纳滤膜(7)，所述的纳滤板(6)内部为空心结构且与纳滤装置(3)底部的排水口(8)连通，所述的纳滤装置(3)还包括反冲洗装置(9)，所述的反冲洗装置(9)与排水口(8)连通。
2.根据权利要求1所述的处理低浓度含铜废水的纳滤装置，其特征在于：所述过滤装置(2)内部设置有滤芯(10)，所述过滤装置(2)侧边设置有排渣口(11)，所述过滤装置(2)顶部设置有压力表(12)。
3.根据权利要求1所述的处理低浓度含铜废水的纳滤装置，其特征在于：所述纳滤装置(3)还包括压盖(13)，所述压盖(13)上设置有固定件(14)，所述压盖(13)底部设置有纳滤板压条(15)，所述纳滤板压条(15)上设置有溢流口(16)。
4.根据权利要求1所述的处理低浓度含铜废水的纳滤装置，其特征在于：所述纳滤装置(3)上设置有循环管(17)，所述循环管(17)与进液泵(1)进口连接。
5.根据权利要求4所述的处理低浓度含铜废水的纳滤装置，其特征在于：所述循环管(17)上设置有阀门(18)。
说明书
处理低浓度含铜废水的纳滤装置
技术领域
本实用新型涉及处理低浓度含铜废水的纳滤装置，属于环保设备领域。
背景技术
铜为重金属，在生化处理过程中不能被微生物降解，只能转移到污泥中，浓度较高时还会对微生物产生毒害作用， 国内对于铜矿废水的处理主要有几种：物化法、置换法、化学沉淀法、电解法、吸附法及离子交换法。但不管用哪种方法，都需要铜离子达到一定的浓度。
目前通常采用对低浓度含铜废水(10～50 mg/L)进行了电渗析浓缩。在自制电渗析装置中进行,电渗析反应槽内置交替排列的阴、阳离子交换膜,从而将反应槽分隔成阴、阳极极室、清室和浓室。废水中的铜离子由于电场力的作用透过离子交换膜被富集浓缩。用这种方法需要消耗较大的电能，操作也不太便捷。
实用新型内容
有鉴于此，本实用新型提供了一种处理低浓度含铜废水的纳滤装置，以解决现有电耗大，操作不便，处理不连续化和效率低的问题。
本实用新型通过以下技术手段解决上述技术问题：
本实用新型的处理低浓度含铜废水的纳滤装置，包括进液泵、过滤装置和纳滤装置，所述的进液泵通过出液管与过滤装置连接，所述的过滤装置通过粗滤液出管与纳滤装置连接，所述的纳滤装置内设置有纳滤板，所述的纳滤板外部两侧覆盖着纳滤膜，所述的纳滤板内部为空心结构且与纳滤装置底部的排水口连通，所述的纳滤装置还包括反冲洗装置，所述的反冲洗装置与排水口连通。
进一步的，所述过滤装置内部设置有滤芯，所述过滤装置侧边设置有排渣口，所述过滤装置顶部设置有压力表。
进一步的，所述纳滤装置还包括压盖，所述压盖上设置有固定件，所述压盖底部设置有纳滤板压条，所述纳滤板压条上设置有溢流口。
进一步的，所述纳滤装置上设置有循环管，所述循环管与进液泵进口连接。
进一步的，所述循环管上设置有阀门。
本实用新型的有益效果：本实用新型的处理低浓度含铜废水的纳滤装置，包括进液泵、过滤装置和纳滤装置，进液泵通过出液管与过滤装置连接，可将低浓度含铜废水中的微小固体颗粒截留，防止固体颗粒堵塞纳滤膜，提高处理效率，纳滤装置内设置有纳滤板，纳滤板外部两侧覆盖着纳滤膜，纳滤板内部为空心结构且与纳滤装置底部的排水口连通，在泵的压力作用下，水透过纳滤膜进入排水口，从而实现废水的减量和铜离子浓度的提高，纳滤装置还包括反冲洗装置，可用于反冲洗纳滤膜，操作简单且实现了连续化，大大提高了处理效率。
