申请日2015.03.27
公开(公告)日2015.08.05
IPC分类号C02F101/36; C02F9/14
摘要
本实用新型公开了一种光催化氧化法联合生化法处理卤代烃废水装置，包括光催化氧化反应器和生化系统，光催化氧化反应器进料口通过提升泵与收集池连接，出料口连接至沉淀池一，沉淀池一上清液出料口连接至调节池，调节池通过提升泵连接至生化系统，所述的生化系统与沉淀池二连接，沉淀池二上清液出料口通过提升泵与排水池连接，沉淀池一和沉淀池二底部沉淀层出料口均与污泥浓缩池连接。本实用新型克服了现有技术的不足，根据卤代烃废水的特点，采用生化与化学氧化相结合的处理方法，消除废水生物抑制性，消除COD的途径，保证了出水稳定，可靠，达标。

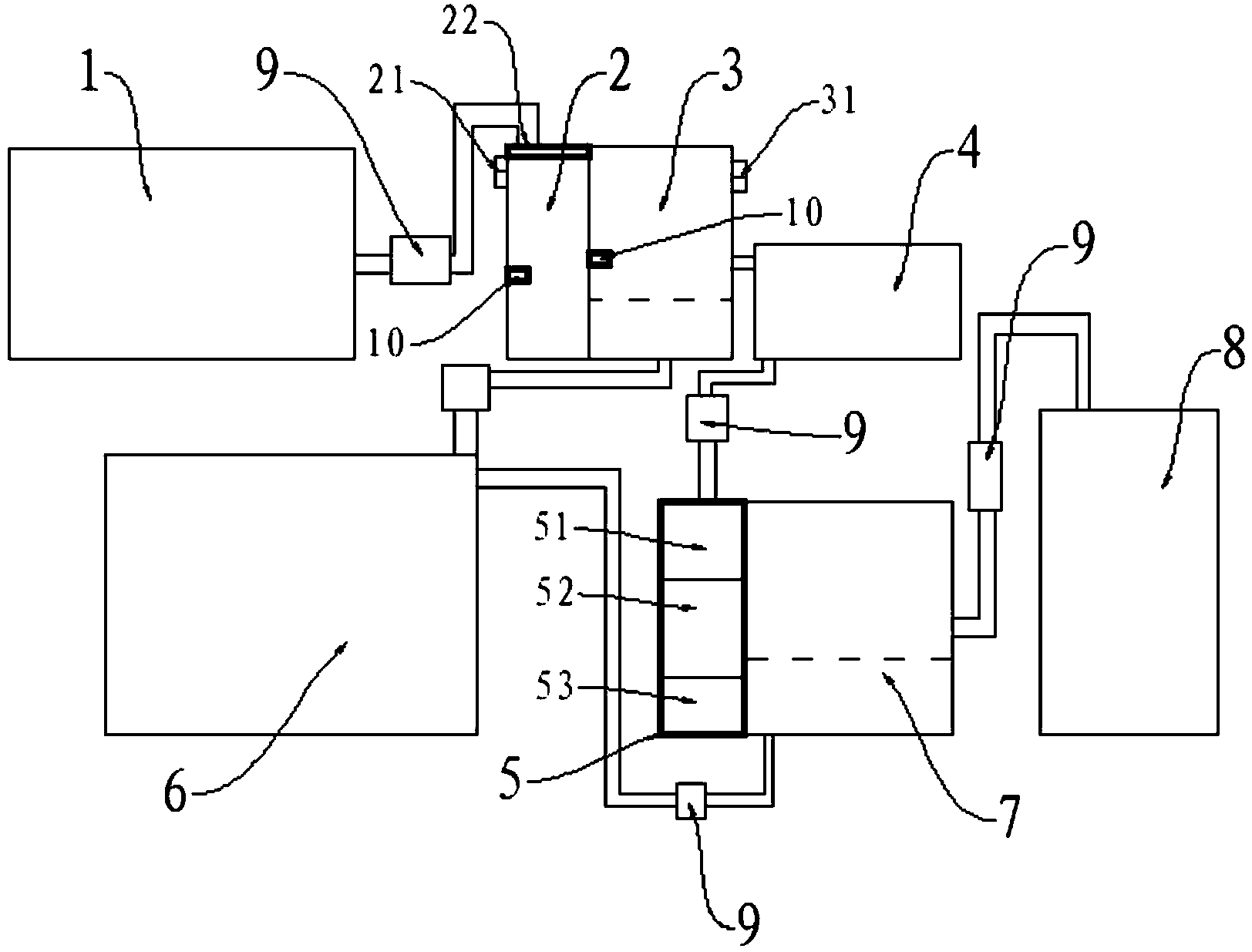

摘要附图
权利要求书
1.一种光催化氧化法联合生化法处理卤代烃废水装置，包括光 催化氧化反应器和生化系统，其特征在于：所述的光催化氧化反应器 进料口通过提升泵与收集池连接，出料口连接至沉淀池一，所述的沉 淀池一上清液出料口连接至调节池，所述的调节池通过提升泵连接至 生化系统，所述的生化系统与沉淀池二连接，所述的沉淀池二上清液 出料口通过提升泵与排水池连接，所述的沉淀池一和沉淀池二底部沉 淀层出料口均与污泥浓缩池连接。
2.根据权利要求1所述的一种光催化氧化法联合生化法处理卤 代烃废水装置，其特征在于：所述的光催化氧化反应器包括池体、若 干氧化剂投放器、紫外灯和PH值检测器。
3.根据权利要求1所述的一种光催化氧化法联合生化法处理卤 代烃废水装置，其特征在于：所述的沉淀池一外部设有若干辅料投放 器，内部位于上清液部位设有PH值检测器。
4.根据权利要求1所述的一种光催化氧化法联合生化法处理卤 代烃废水装置，其特征在于：所述的生化系统包括厌氧池、缺氧池和 好氧池，所述的厌氧池和好氧池内均含有除磷菌，所述的缺氧池内含 有兼性厌氧菌和反消化菌。
5.根据权利要求1或4所述的一种光催化氧化法联合生化法处 理卤代烃废水装置，其特征在于：所述的废水先进入厌氧池，再进入 缺氧池，最后进入好氧池。
说明书
一种光催化氧化法联合生化法处理卤代烃废水装置
技术领域
本实用新型涉及废水处理设备技术领域，具体属于一种光催化氧 化法联合生化法处理卤代烃废水装置。
背景技术
汽提法是让废水与水蒸汽直接接触，使废水中的挥发性有毒有害 物质按一定比例扩散到气相中去，从而达到从废水中分离污染物的目 的。汽提法的基本原理与吹脱法相同，只是所使用的介质不同，汽提 是借助于水蒸汽介质来实现的。汽提法可有效实现高浓度卤代烃与废 水的分离，但运行费用高、汽提后废水中仍然含有较高的污染物。
吸附法是利用如活性炭等的多孔性固体吸附剂将水样中的一种 或数种组分吸附于表面，再用适宜溶剂、加热或吹气等方法将预测组 分解吸收，达到分离和富集的目的。吸附法适合低浓度废水，其缺点 为吸附剂再生困难，吸附剂吸附后成为危废，处理困难。
Fenton法是一种高级化学氧化法，fenton试剂是亚铁离子和过 氧化氢的组合，该试剂作为强氧化剂常用于废水去除COD、色度、泡 沫等。芬顿试剂与有机物RH反应，使其发生碳链裂变，最终氧化为 二氧化碳和水，从而使废水中的COD大大降低。同时，Fe2+作为强催 化剂，最终被O2氧化为Fe3+，在一定的PH值下，生成有絮凝作用的 Fe(OH)3胶体，可大量降低水中的悬浮物。
生化法为目前有机废水处理的主流方法，生化法为在水中投入一 定量的活性污泥进行培养，通过活性污泥中细菌的生物化学作用，对 水质进行净化的过程。对于生化性好的废水，在生物抑制范围内，通 过厌氧与好氧的结合，可有效实现废水的降解。
目前常规工艺处理卤代烃废水均存在不达标，气味大的问题，具 体表现在：
(1)、卤代烃较稳定，通过常规化学氧化法处理效果较差，出水 浓度较高，无法达到要求;
(2)、卤代烃生化性较差，通过生化法处理效果较差，同时，卤 代烃均含有不同程度的生物抑制与毒性，对生化系统有较大的危害。
实用新型内容
本实用新型的目的是提供了一种光催化氧化法联合生化法处理 卤代烃废水装置，克服了现有技术的不足，设计结构合理，根据卤代 烃废水的特点，采用光催化氧化联合生化法可有效处理卤代烃废水， 光催化氧化法基本可以完全氧化所有的氯代烃类有机物，在一定条件 时可以将此类高浓度有机物完全矿化，而且可以改善废水的可生化 性，由于废水中含有的各种有机物成分比较复杂，而污染物排放标准 也越来越高的情况下，再利用生化系统做强化处理;生化与化学氧化 相结合的处理方法，消除废水生物抑制性，消除COD的途径，保证了 出水稳定，可靠，达标。
本实用新型采用的技术方案如下：
一种光催化氧化法联合生化法处理卤代烃废水装置，包括光催化 氧化反应器和生化系统，所述的光催化氧化反应器进料口通过提升泵 与收集池连接，出料口连接至沉淀池一，所述的沉淀池一上清液出料 口连接至调节池，所述的调节池通过提升泵连接至生化系统，所述的 生化系统与沉淀池二连接，所述的沉淀池二上清液出料口通过提升泵 与排水池连接，所述的沉淀池一和沉淀池二底部沉淀层出料口均与污 泥浓缩池连接。
所述的光催化氧化反应器包括池体、若干氧化剂投放器、紫外灯 和PH值检测器。
所述的沉淀池一外部设有若干辅料投放器，内部位于上清液部位 设有PH值检测器。
所述的生化系统包括厌氧池、缺氧池和好氧池，所述的厌氧池和 好氧池内均含有除磷菌，所述的缺氧池内含有兼性厌氧菌和反消化 菌。
所述的废水先进入厌氧池，再进入缺氧池，最后进入好氧池。
与已有技术相比，本实用新型的有益效果如下：
(1)降解速度快，一般只需要几十分钟到几个小时即可取得良 好的处理效果;
(2)降解无选择性，几乎能降解任何有机物，尤其适合于氯代 有机物、多环芳烃等;
(3)氧化反应条件温和，投资少，能耗低;
(4)无二次污染，有机物彻底被氧化降解为CO2和H2O等无害 物质;
(5)系统采用生化与化学氧化相结合的处理方法，考虑消除废 水生物抑制性，消除COD的途径，保证了出水稳定，可靠，达标。
