申请日2015.03.27
公开(公告)日2015.08.26
IPC分类号C02F9/14; C02F1/461; C02F1/30
摘要
本实用新型涉及一种光催化氧化联合铁碳微电解处理难生化工业废水系统，所述光催化氧化联合铁碳微电解处理难生化工业废水系统由调节池、提升泵、组合式光催化氧化装置、中间水箱、铁碳微电解反应器、沉淀池、组合式生化系统和膜生物处理装置构成，采用该实用新型提供的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，利用“组合式光催化氧化系统+铁碳微电解工艺”的新型处理方式，高效、经济地处理了难生化工业废水，并且为节约用水、废水综合利用、节能减排开辟了新的途径。

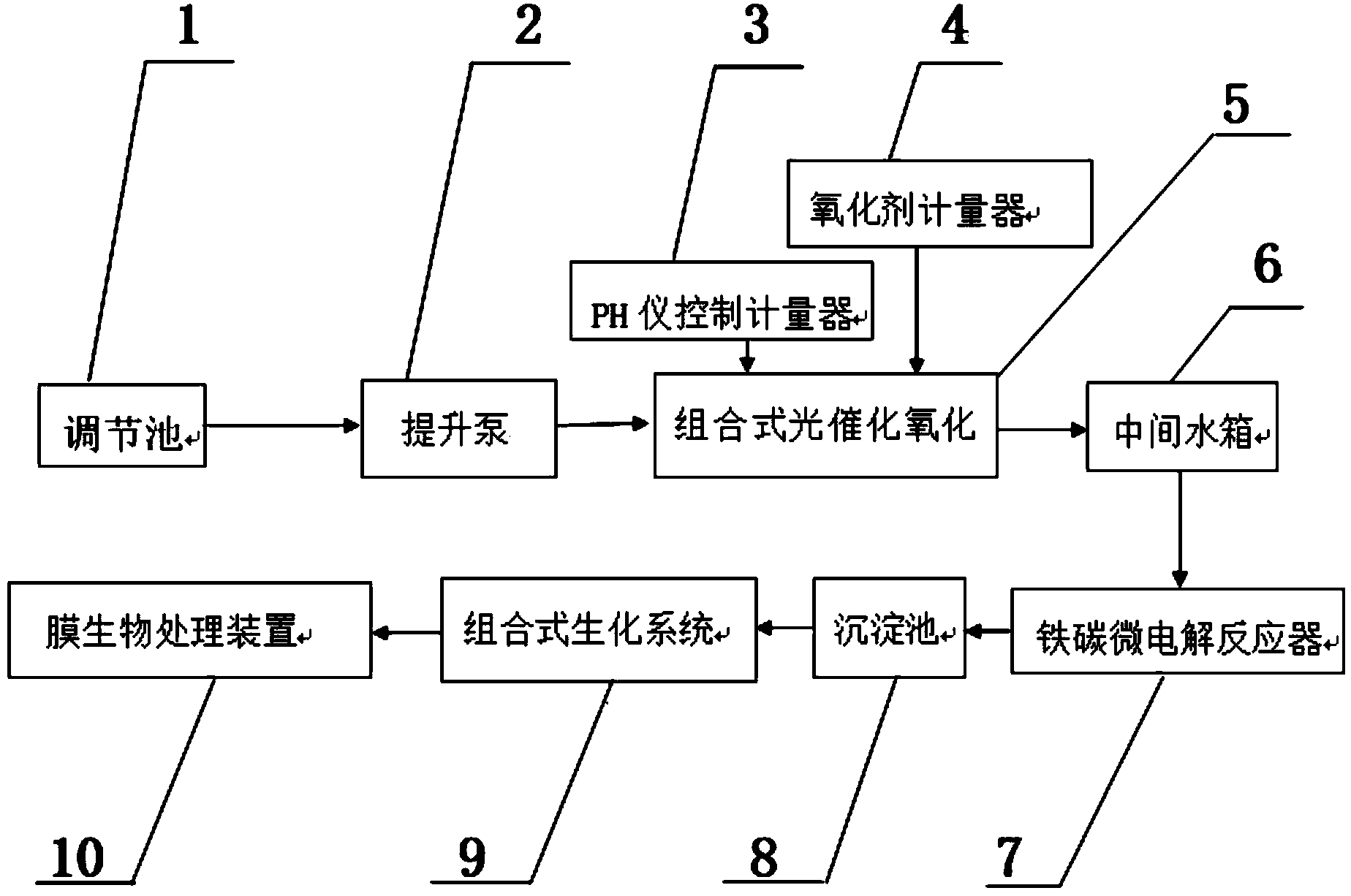

摘要附图
权利要求书
1.一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述光催化氧化联合铁碳微电解处理难生化工业废水系统由调节池、提升泵、组合式光催化氧化装置、中间水箱、铁碳微电解反应器、沉淀池、组合式生化系统和膜生物处理装置构成;其中调节池设有提升泵并通过提升泵与组合式光催化氧化装置连接，所述组合式光催化氧化装置设有出水口并内置PH仪控制计量器和氧化剂计量器，所述出水口通过中间水箱与铁碳微电解反应器连接，铁碳微电解反应器出水经过沉淀进入生化处理系统，生化处理池与膜生物处理装置连接。
2.根据权利要求1所述的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述调节池设有进水口，调节内部设有搅拌棍。
3.根据权利要求1所述的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述提升泵采用双片叶轮结构。
4.根据权利要求1所述的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述组合式光催化氧化装置为有催化剂催化且采用过氧化氢作为催化剂。
5.根据权利要求1所述的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述PH仪控制计量器内设有加酸装置，所述加酸装置采用稀盐酸。
6.根据权利要求1所述的一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述氧化剂计量器设有加氧装置并采用双氧水作为氧化剂。
7.根据权利要求1所述一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述沉淀池设有分隔，分隔为长方形且分隔底部设有清扫排刷。
8.根据权利要求1所述一种光催化氧化联合铁碳微电解处理难生化工业废水系统，其特征在于：所述膜设有生物层，所述生物层选自细菌、真菌和动物细胞。
说明书
一种光催化氧化联合铁碳微电解处理难生化工业废水系统
技术领域
本实用新型涉及一种处理难生化工业废水系统，特别涉及一种光 催化氧化联合铁碳微电解处理难生化工业废水系统。
背景技术
生化工业废水污染物浓度大，色度低，有机物含量高，有些废水 难闻气味重，COD在3000-20000之间，BOD在10以内，基本无生化 性，直接使用生化工艺处理难度较大。
目前对难生化工业废水通常采用传统AO工艺或厌氧+SBR生化处 理工艺，但效果不太理想。一般的常规处理工艺也难以对污染物质有 效进行分离或降解，通常只能采用直接焚烧的方法处理，焚烧虽然很 彻底，但焚烧过程中产生的二恶英对环境产生影响极大。因此怎样高 效、经济地处理此种高浓度有机废水已成为水处理领域的难点和热点 话题。
现有的技术当中有小型的光催化氧化实验装置处理较高浓度的 有机废水能取得一定的效果，但对于如何进行后续的处理，以及如何 利用光催化氧化处理高浓度有机废水使之达标仍是一个技术难题，仍 然没有一个大型的系统对于工厂的废水进行大量的处理。
实用新型内容
对上述现有技术的现状，本实用新型所要解决的技术问题在于提 供一种光催化氧化联合铁碳微电解处理难生化工业废水系统，以解决 现有技术中导致的上述多项缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种光催化 氧化联合铁碳微电解处理难生化工业废水系统，所述光催化氧化联合 铁碳微电解处理难生化工业废水系统由调节池、提升泵、组合式光催 化氧化装置、中间水箱、铁碳微电解反应器、沉淀池、组合式生化系 统和膜生物处理装置构成;其中调节池设有提升泵并通过提升泵与组 合式光催化氧化装置连接，所述组合式光催化氧化装置设有出水口并 内置PH仪控制计量器和氧化剂计量器，所述出水口通过中间水箱与 铁碳微电解反应器连接，铁碳微电解反应器出水经过沉淀进入生化处 理系统，生化处理池与膜生物处理装置连接。
优选的，所述调节池设有进水口，调节内部设有搅拌棍，
优选的，所述提升泵采用双片叶轮结构。
优选的，所述组合式光催化氧化装置为有催化剂催化且采用过氧 化氢作为催化剂。
优选的，所述PH仪控制计量器内设有加酸装置，所述加酸装置 采用稀盐酸。
优选的，所述氧化剂计量器设有加氧装置并采用双氧水作为氧化 剂。
优选的，所述沉淀池设有分隔，分隔为长方形且分隔底部设有清 扫排刷。
优选的，所述膜设有生物层，所述生物层选自细菌、真菌和动物 细胞。
采用以上技术方案的有益效果是：采用该实用新型提供的一种光 催化氧化联合铁碳微电解处理难生化工业废水系统，采用“组合式光 催化氧化系统+铁碳微电解工艺”的新型处理方式，高效、经济地处 理了难生化工业废水，在紫外光的作用下利用双氧水催化氧化废水中 的高分子有机物,破坏废水中的稳定性，对COD的去除率可达到75% 以上，增加B/C比在通过生化使废水中的有机物能自然生化分解，降 低废水的COD，最终通过膜生物反应器，使有机物与营养物质高速度 和高效率去除，废水稳定达标排放，通过本实用新型为节约用水、废 水综合利用、节能减排开辟了新的途径。
