申请日2015.03.27
公开(公告)日2015.08.19
IPC分类号C02F9/06
摘要

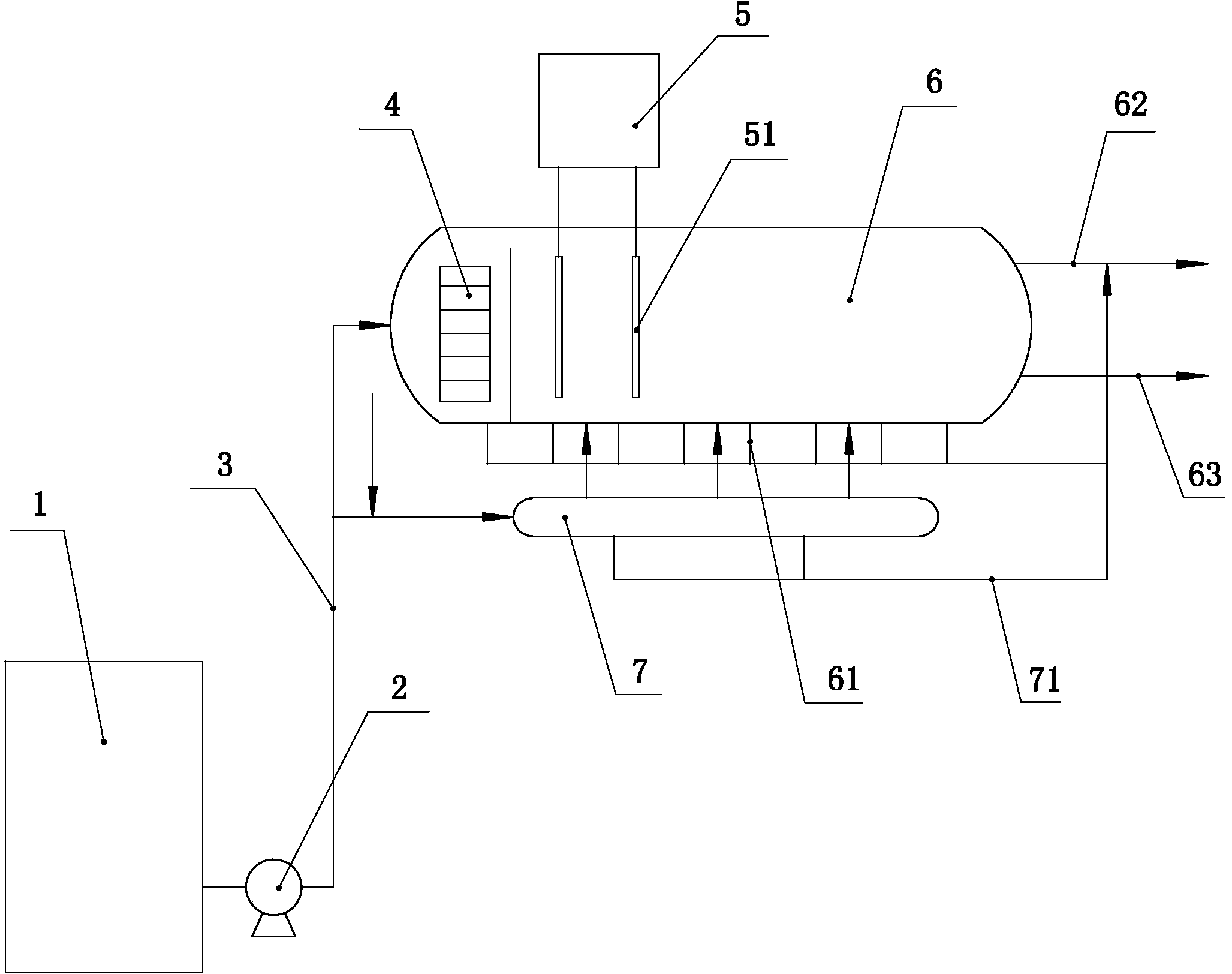

一种焦化废水除油除渣系统，用于高效去除剩余氨水中的油和渣。包括剩余氨水槽、水泵、剩余氨水进水管道和电化学破乳凝絮设备，在水泵的两端分别设有剩余氨水槽和剩余氨水进水管道，剩余氨水进水管道的另一端与废水分布器连通，废水分布器与电化学破乳凝絮设备连通，进入废水分布器的废水均匀分布;电化学破乳凝絮设备与射流气浮除油器连通，在射流气浮除油器的下方设有溶气罐，溶气罐通过管路与射流气浮除油器的底部连通，在溶气罐与剩余氨水进水管道之间设有文丘里管;在射流气浮除油器后侧设有悬浮油渣出口管和废水出口管。本实用新型可有效去除剩余氨水中的油和渣，且对环境无污染。
摘要附图
权利要求书
1.一种焦化废水除油除渣系统，包括剩余氨水槽、水泵、剩余氨水进水 管道和电化学破乳凝絮设备，所述水泵的进液端与剩余氨水槽连通，在所述 水泵的出液端设有剩余氨水进水管道，其特征是，所述剩余氨水进水管道的 另一端与废水分布器连通，所述废水分布器位于电化学破乳凝絮设备的前端 且所述废水分布器与电化学破乳凝絮设备连通，废水进入废水分布器中后在 废水分布器中均匀分布;所述电化学破乳凝絮设备与射流气浮除油器连通， 在所述射流气浮除油器的下方设有溶气罐，所述溶气罐通过管路与射流气浮 除油器的底部连通，在所述溶气罐与剩余氨水进水管道之间设有文丘里管， 溶气罐中的溶气水经管路进入到射流气浮除油器中;在所述射流气浮除油器 后侧设有悬浮油渣出口管和废水出口管，射流气浮除油器中经串级溶气浮选 后漂浮在液面上的油渣通过悬浮油渣出口管流出至浮油槽中，射流气浮除油 器中经串级溶气浮选后的废水经废水出口管进入到废水槽中。
2.根据权利要求1所述的一种焦化废水除油除渣系统，其特征是，在所 述射流气浮除油器的底部设有第一放空管，射流气浮除油器底部残留的大颗 粒渣经第一放空管排出。
3.根据权利要求2所述的一种焦化废水除油除渣系统，其特征是，在溶 气罐的底部设有第二放空管，溶气罐底部残留的大颗粒渣经第二放空管排出。
说明书
一种焦化废水除油除渣系统
技术领域
本实用新型涉及焦化剩余氨水处理技术领域，具体地说是一种去除焦化 剩余氨水中的油和渣的系统。
背景技术
焦炉生产、原油开采及冶炼、机械制造等制造企业，在生产过程中都会 或多或少地产生含油污水，该油类大部分为难分离、难降解的大分子有机物 质，为了达标排放或回收利用工艺含油废水，需要进行一系列的深化处理。 如何有效降低废水中的含油量，很大程度上关系到处理后的废水是否能够达 标排放或回用以及废水深度处理成本的高低。以焦炉生产为例，所有的焦化 企业都要产生剩余氨水，即焦化系统内部产生的废水中，去除内部循环使用 的废水后多余的部分;剩余氨水主要由两部分组成，一部分是焦炉生产过程 中，经氨水分离器分离产生氨水减去焦炉上升管荒煤气的喷洒冷却循环使用 氨水后多余的氨水，该部分氨水含有从荒煤气中沉淀下来的大量煤焦油、工 业萘、有机酚、轻质油、煤粉、煤灰等杂质，尤其是焦炉负压装煤、捣固焦 生产极易造成剩余氨水含大量的悬浮物等生产工艺，使大量油类与水更难分 离，造成剩余氨水含渣、含油量增加，导致剩余氨水输送、处理设备堵塞严 重，不仅难以清理，也影响废水系统的平衡;另一部分为焦炉煤气净化回收 工序和化产品深加工工序产生的煤气终冷水、煤气水封水、化工产品加工产 生的废水等，该部分废水含有大量的浮油、工业萘、煤粉、煤灰、Fe3+、Ca2+、 NH4+、CN-、SCN-、S-等杂质。油类物质会阻碍可溶性有机物进入微生物细胞 壁内，而且能封住菌胶团，有时污泥颗粒会因夹带油的颗粒而上浮到水面， 严重影响生化效果，一般生物处理进水要求废水含油量不超过50mg/L，最好 控制在20mg/L以下。因此，在剩余氨水深度处理前需要尽可能降低其浮油含 量或改变其分子结构。目前，国内常用的除油方法有:重力沉降法、压力除油 法、重力沉降过滤法、焦炭过滤法等，但除油效率通常为30%-60%，且劳动 强度大、运行费用高。此外，由于废水中油类包括浮油、乳化油和分散油， 浮油可通过常规方法有效去除，而对于乳化油和分散油则无能为力，乳化油 则需要破乳后再经浮选去除，分散油需要依靠吸附或生物降解。
实用新型内容
本实用新型的目的在于提供一种焦化废水除油除渣系统，用于高效去除 剩余氨水中的油和渣。
本实用新型解决其技术问题所采取的技术方案是：一种焦化废水除油除 渣系统，包括剩余氨水槽、水泵、剩余氨水进水管道和电化学破乳凝絮设备， 所述水泵的进液端与剩余氨水槽连通，在所述水泵的出液端设有剩余氨水进 水管道，其特征是，所述剩余氨水进水管道的另一端与废水分布器连通，所 述废水分布器位于电化学破乳凝絮设备的前端且所述废水分布器与电化学破 乳凝絮设备连通，废水进入废水分布器中后在废水分布器中均匀分布;所述 电化学破乳凝絮设备与射流气浮除油器连通，在所述射流气浮除油器的下方 设有溶气罐，所述溶气罐通过管路与射流气浮除油器的底部连通，在所述溶 气罐与剩余氨水进水管道之间设有文丘里管，溶气罐中的溶气水经管路进入 到射流气浮除油器中;在所述射流气浮除油器后侧设有悬浮油渣出口管和废 水出口管，射流气浮除油器中经串级溶气浮选后漂浮在液面上的油渣通过悬 浮油渣出口管流出至浮油槽中，射流气浮除油器中经串级溶气浮选后的废水 经废水出口管进入到废水槽中。
进一步地，在所述射流气浮除油器的底部设有第一放空管，射流气浮除 油器底部残留的大颗粒渣经第一放空管排出。
进一步地，在所述溶气罐的底部设有第二放空管，溶气罐底部残留的大 颗粒渣经第二放空管排出。
本实用新型的有益效果是：本实用新型提供的一种焦化废水除油除渣系 统，具有以下优点：
1、该系统无需反冲洗，降低了重新进入剩余氨水系统中的废水量，降低 了系统能耗;
2、除油过程采用电场电离出微量气体和文丘里管吸入的空气达到吸附、 絮凝目的，无需增加介质补充和药剂，不会造成二次污染，不会给后序生化 处理系统带来负面影响;
3、可以有效脱除废水中以常规方法难以处理的乳化油、分散油等，除油 效果好;
4、可以根据进水水质情况，调节电场强度和溶气水量保证出水水质，以 满足不同进水水质的要求。
5、该系统为密封形式，尾气回收至系统内，对环境无污染。
