申请日2015.03.27
公开(公告)日2015.08.12
IPC分类号F22B37/54
摘要
本实用新型公开了一种锅炉排污水回收装置，包括与锅炉废水排放口1连接的锅炉定排扩容器2，所述锅炉定排扩容器通过管道3与集水箱4连接，所述集水箱上设有连接锅炉排放废水回收利用装置的管道3，所述管道上设有水泵5。本实用新型的有益效果是，结构简单，改造费用低。

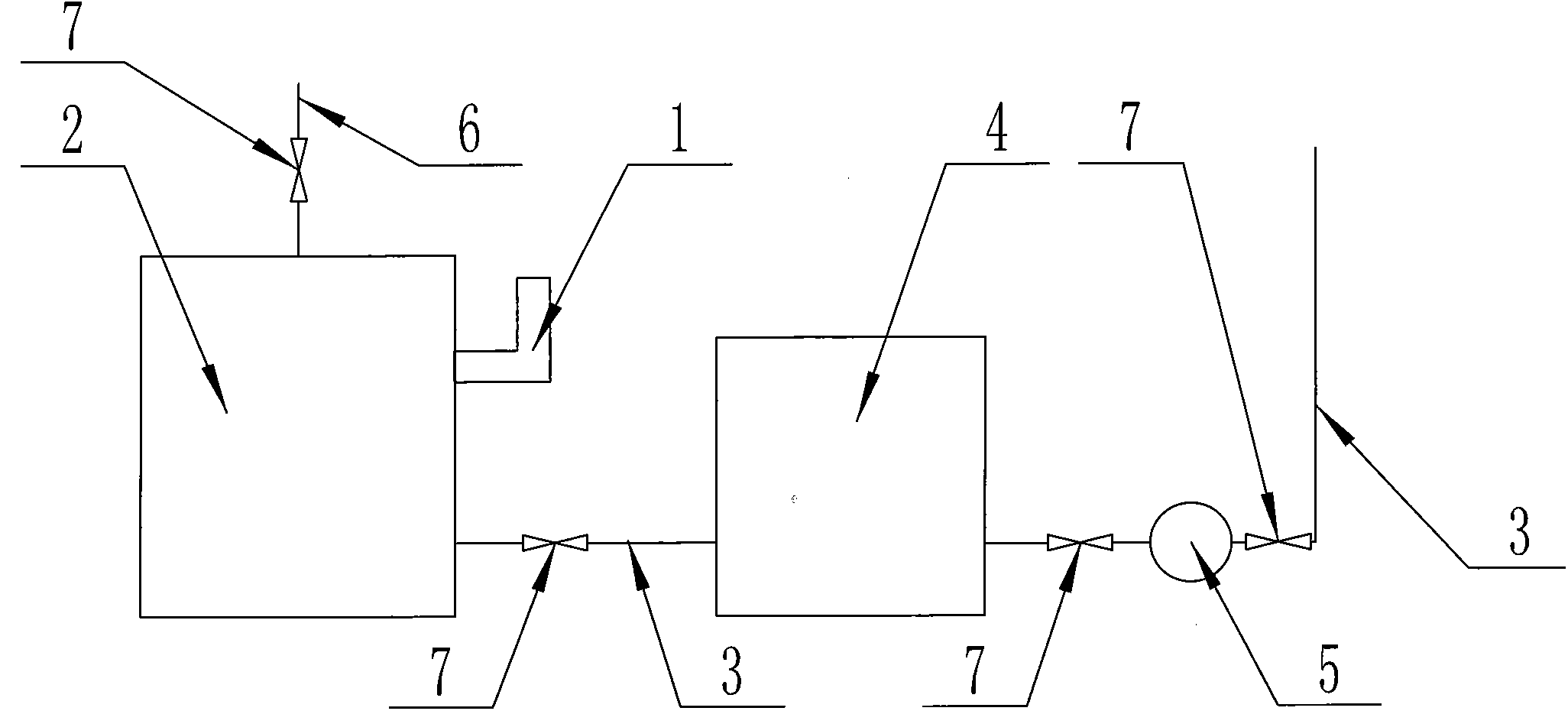

摘要附图
权利要求书
1.一种锅炉排污水回收装置，包括与锅炉废水排放口(1)连接 的锅炉定排扩容器(2)，其特征在于，所述锅炉定排扩容器通过管道 (3)与集水箱(4)连接，所述集水箱上设有连接锅炉排放废水回收 利用装置的管道(3)，所述管道上设有水泵(5)。
2.根据权利要求1所述的锅炉排污水回收装置，其特征在于，所 述水泵(5)前后两端的管道上设有阀门(7)。
3.根据权利要求1所述的锅炉排污水回收装置，其特征在于，所 述锅炉定排扩容器(2)与集水箱之间的管道上设有阀门(7)。
4.根据权利要求1所述的锅炉排污水回收装置，其特征在于，所 述锅炉定排扩容器(2)上设有排放管道(6)。
5.根据权利要求4所述的锅炉排污水回收装置，其特征在于，所 述排放管道上设有阀门(7)。
说明书
锅炉排污水回收装置
技术领域
本实用新型涉及废水回收利用技术应用领域，特别是一种锅炉排 污水回收装置。
背景技术
锅炉定排在运行过程中会将具有一定压力、一定温度的水源源不 断的通过管道排入地沟，这就造成大量水资源浪费，资源利用率较低， 特别是在在水资源缺乏的地区，这种浪费问题后果是很严重的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种锅炉排污水 回收装置。
实现上述目的本实用新型的技术方案为，一种锅炉排污水回收装 置，包括与锅炉废水排放口1连接的锅炉定排扩容器2，所述锅炉定排 扩容器通过管道3与集水箱4连接，所述集水箱上设有连接锅炉排放 废水回收利用装置的管道3，所述管道上设有水泵5。
所述水泵5前后两端的管道上设有阀门7。
所述锅炉定排扩容器2与集水箱之间的管道上设有阀门7。
所述锅炉定排扩容器2上设有排放管道6。
所述排放管道上设有阀门7。
利用本实用新型的技术方案制作的锅炉排污水回收装置，结构简 单，改造成本低，维护方便，可大量回收具有一定温度的排放废水， 节约水资源，降低企业的生产成本。
