印染废水臭氧处理技术

发布时间:2018-4-20 9:12:51  中国污水处理工程网

  申请日2015.06.29

  公开(公告)日2015.12.16

  IPC分类号C02F1/78

  摘要

  本实用新型公开了一种印染废水臭氧处理装置,包括氧气瓶、臭氧发生器、反应器以及尾气吸收装置,所述氧气瓶通过气管连接臭氧发生器,所述反应器的底部设有臭氧释放器,所述臭氧释放器连接臭氧发生器,所述臭氧发生器的内部设有过滤层、催化层和沉淀层,所述反应器的上端连接尾气吸收装置。本实用新型的印染废水臭氧处理装置结构简单,设计合理,安装使用方便,臭氧具有极强的氧化性和杀菌性能,是自然界最强的氧化剂之一,常用来进行杀菌消毒、除臭、脱色等。臭氧对印染废水有很好的脱色效果,而且能有效提高可生化性。

  权利要求书

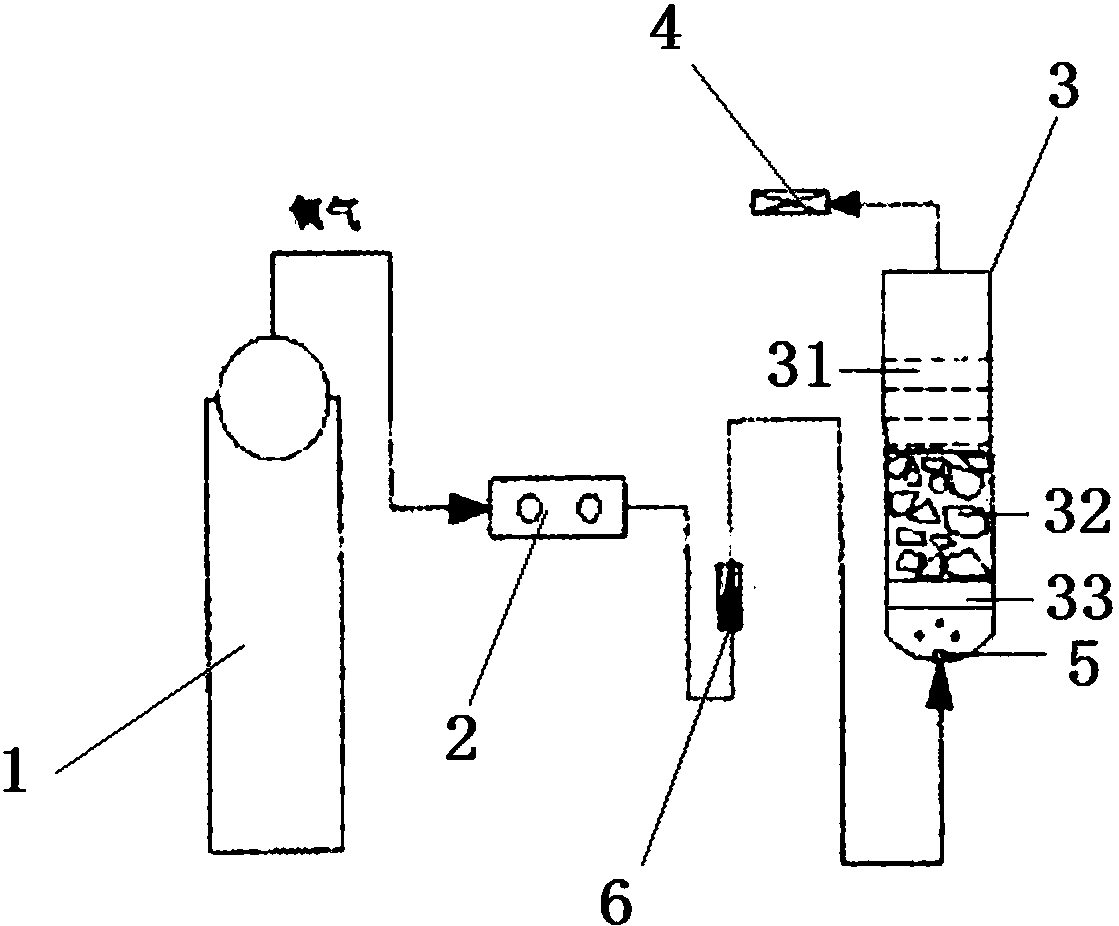

  1.一种印染废水臭氧处理装置,其特征在于:包括氧气瓶(1)、臭氧发生器(2)、反应器(3)以及尾气吸收装置(4),所述氧气瓶(1)通过气管连接臭氧发生器(2),所述反应器(3)的底部设有臭氧释放器(5),所述臭氧释放器(5)连接臭氧发生器(2),所述反应器(3)的内部设有过滤层(31)、催化层(32)和沉淀层(33),所述反应器(3)的上端连接尾气吸收装置(4)。

  2.根据权利要求1所述的印染废水臭氧处理装置,其特征在于:所述臭氧发生器(2)和反应器(3)的连接管路上设有流量计(6)。

  3.根据权利要求1所述的印染废水臭氧处理装置,其特征在于:所述催化层(32)内含有AC催化剂。

  说明书

  印染废水臭氧处理装置

  技术领域

  本实用新型涉及废水处理技术领域,特别涉及一种印染废水臭氧处理装置。

  背景技术

  废水处理就是利用物理、化学和生物的方法对废水进行处理,使废水净化,减少污染,以至达到废水回收、复用,充分利用水资源。印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大,每印染加工1吨纺织品耗水100~200吨,其中80~90%成为废水。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点,属难处理的工业废水之一,废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。现有的印染废水处理方法成本较高,处理周期较长,处理效果不理想,不符合我们目前处理的要求。

  发明内容

  为了克服上述缺陷,本实用新型提供了一种能够解决上述问题的印染废水臭氧处理装置。

  本实用新型为了解决其技术问题所采用的技术方案是:一种印染废水臭氧处理装置,包括氧气瓶、臭氧发生器、反应器以及尾气吸收装置,所述氧气瓶通过气管连接臭氧发生器,所述反应器的底部设有臭氧释放器,所述臭氧释放器连接臭氧发生器,所述臭氧发生器的内部设有过滤层、催化层和沉淀层,所述反应器的上端连接尾气吸收装置。

  作为本实用新型的进一步改进,所述臭氧发生器和反应器的连接管路上设有流量计。

  作为本实用新型的进一步改进,所述催化层内含有AC催化剂。

  本实用新型的有益效果是:本实用新型的印染废水臭氧处理装置结构简单,设计合理,安装使用方便,臭氧具有极强的氧化性和杀菌性能,是自然界最强的氧化剂之一,常用来进行杀菌消毒、除臭、脱色等。臭氧对印染废水有很好的脱色效果,而且能有效提高可生化性。
