申请日2015.08.05
公开(公告)日2016.03.02
IPC分类号B01F7/24; C02F1/66
摘要
本实用新型涉及一种污水处理用混合池，包括混合池本体以及用于支撑混合池本体的支架，混合池本体内安装有旋转轴，旋转轴上设置有螺旋片，旋转轴的底端与电机之间转动连接，混合池顶端连接有酸液加入管，混合池顶端设置有排气口，混合池侧壁上方设置有污水进入口，混合池侧壁下方设置有污水排出口，污水进入口和污水排出口均设置有柱塞泵，柱塞泵包括柱塞泵本体和柱塞泵活塞，柱塞泵本体包括料管和单向阀，料管的内壁具有螺旋状突起，柱塞泵活塞表面设有线状凸纹。本实用新型的污水处理用混合池，通过设置柱塞泵，提高液体流动效率，可在液体加压流入和排出的过程中，同时对液体进行混合处理，此外还避免了液体的反向流入和流出，提高了工作效率。
权利要求书
1.一种污水处理用混合池，其特征在于，包括混合池本体以及用于支撑混合池本体的支架，混合池本体内安装有旋转轴，旋转轴上设置有螺旋片，旋转轴的底端与电机之间转动连接，混合池顶端连接有酸液加入管，混合池顶端设置有排气口，混合池侧壁上方设置有污水进入口，混合池侧壁下方设置有污水排出口，污水进入口和污水排出口均设置有柱塞泵，柱塞泵包括柱塞泵本体和柱塞泵活塞，柱塞泵本体包括料管和单向阀，料管的内壁具有螺旋状突起，柱塞泵活塞表面设有线状凸纹。
2.根据权利要求1所述的污水处理用混合池，其特征在于，所述混合池本体的截面形状为圆形或正方形。
3.根据权利要求1所述的污水处理用混合池，其特征在于，所述旋转轴的高度等于混合池本体的高度。
4.根据权利要求1所述的污水处理用混合池，其特征在于，所述螺旋状突起的高度为料管直径的1/3。
5.根据权利要求1所述的污水处理用混合池，其特征在于，所述线状凸纹的长度为1mm-3mm。
6.根据权利要求1所述的污水处理用混合池，其特征在于，所述线状凸纹的间隔为0.5mm-1.5mm。
说明书
一种污水处理用混合池
技术领域
本实用新型属于污水处理领域，具体为一种污水处理用混合池。
背景技术
混合池是污水处理系统中的关键设施，由于有大量的污水不断的排入和排出混合池，因此混合池的液体流通系统是决定设施正常运转的关键环节。目前常用的混合池液体流通系统大多是普通阀门，存在的问题有：一是无法限制液体的单向流入和流出，二是对液体进行加压排入和排出。
实用新型内容
本实用新型的目的在于克服现有技术中的不足，提供一种污水处理用混合池，通过设置柱塞泵，提高液体流动效率，同时避免了液体的反向流入和流出。
本实用新型解决其技术问题是通过以下技术方案实现的：

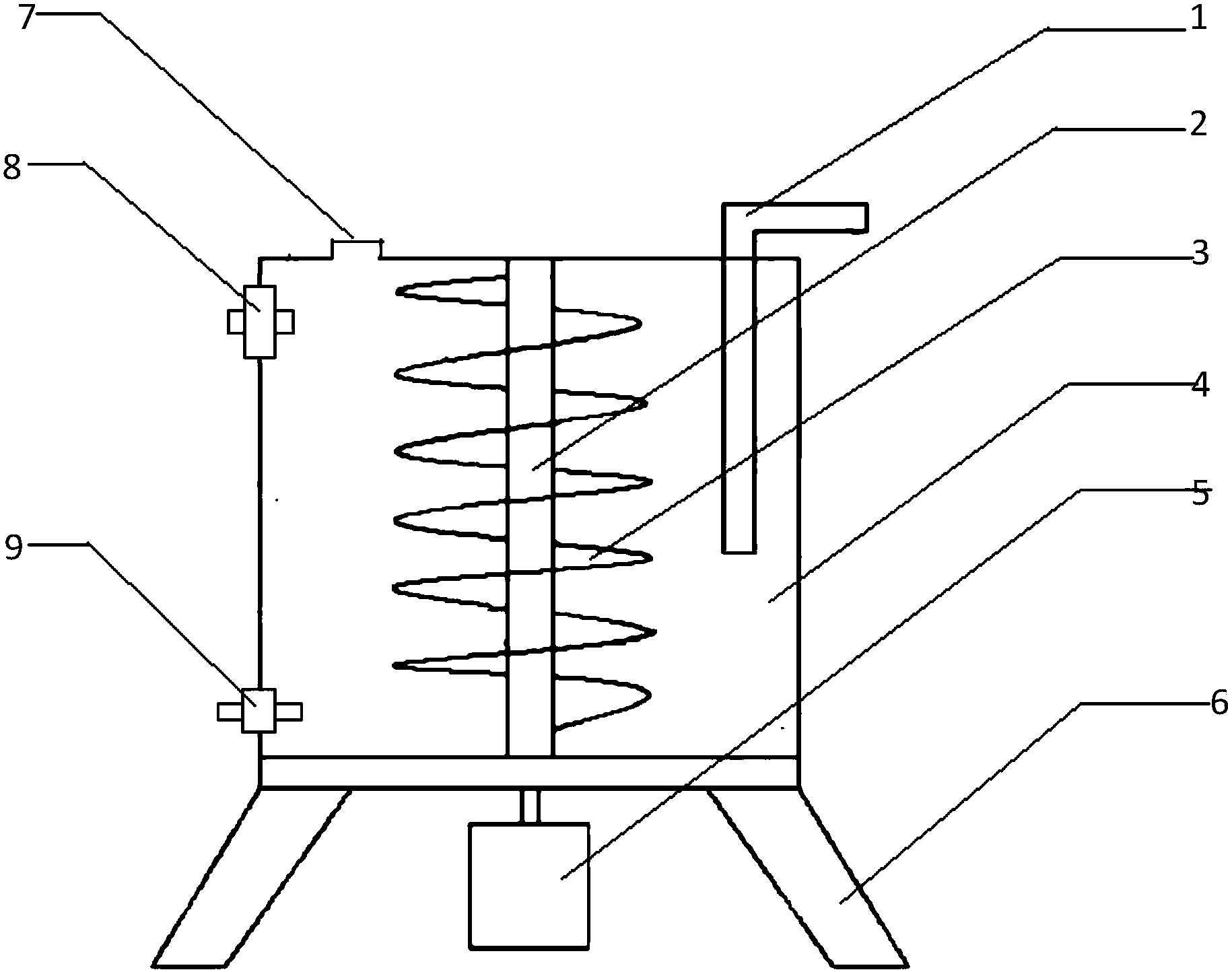

一种污水处理用混合池，包括混合池本体以及用于支撑混合池本体的支架，混合池本体内安装有旋转轴，旋转轴上设置有螺旋片，旋转轴的底端与电机之间转动连接，混合池顶端连接有酸液加入管，混合池顶端设置有排气口，混合池侧壁上方设置有污水进入口，混合池侧壁下方设置有污水排出口，污水进入口和污水排出口均设置有柱塞泵，柱塞泵包括柱塞泵本体和柱塞泵活塞，柱塞泵本体包括料管和单向阀，料管的内壁具有螺旋状突起，柱塞泵活塞表面设有线状凸纹。
所述混合池本体的截面形状为圆形或正方形。
所述旋转轴的高度等于混合池本体的高度。
所述螺旋状突起的高度为料管直径的1/3。
所述线状凸纹的长度为1mm-3mm。
所述线状凸纹的间隔为0.5mm-1.5mm。
本实用新型的有益效果：通过设置柱塞泵，提高液体流动效率，可在液体加压流入和排出的过程中，同时对液体进行混合处理，此外还避免了液体的反向流入和流出，提高了工作效率。
