申请日2015.04.23
公开(公告)日2016.11.23
IPC分类号C02F9/04
摘要

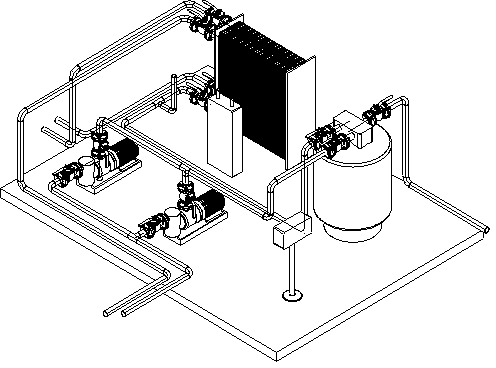

一种温泉水处理设备模块式安装方法，其特征在于包括以下步骤：(1)依据系统图以每个功能单元为一个功能模块，(2)采用SOLIDWORKS软件进行三维建模，(3)在建模后依据建筑图、结构图对梁、板、柱尺寸核对，各种管线均不得撞梁、穿梁，在建筑结构允许的空间内进行，(4)核对无误后出模块安装图，(5)模块基板制作，(6)设备安装作，(7)管道安装和(8)电气安装。本发明的温泉水处理设备模块式安装方法具有模块化安装方法大量地引入了平行作业，将土建、安装、调试等工序进行了深度地交叉，从而大大地缩短了工期和使用方日后方便对设备的日常管理,设备维护，出现问题便于查找的优点。
权利要求书
1.一种温泉水处理设备模块式安装方法，其特征在于包括以下步骤：
(1)、依据系统图以每个功能单元为一个功能模块;
(2)、采用SOLIDWORKS软件进行三维建模;
(3)、在建模后依据建筑图、结构图对梁、板、柱尺寸核对，各种管线均不得撞梁、穿梁，在建筑结构允许的空间内进行;
(4)、核对无误后出模块安装图;
(5)、模块基板制作，包括以下步骤：
1)、模块基板相当于设备基础，单元里所有水泵、板式换热器、沙罐过滤器、臭氧机、控制柜都固定安装在模块基板;
2)、模块基板按安装图要求选用同规格槽钢或工字钢，做成机架，在机架上铺花纹钢板;
3)、基板防腐可选用镀锌素材或制作完成后喷漆;
4)、按安装图在基板上进行各种设备布置;
5)、根据设备布置开安装螺栓孔;
6)、在基板四角设置吊耳，以便于以后运输和安装;
(6)、设备安装作，包括以下步骤：
1)、水泵安装
按模块安装图核对水泵的功率、扬程、流量，水泵同基板连接处加减震器，螺栓加弹簧垫片;
2)、板式换热器安装
按模块安装图核对板式换热器的换热面积、流量，确认板式换热器一、二次侧的口径和位置;
3)、沙缸过滤器安装
按模块安装图核对进出口管径、过滤面积、流量、装砂量及材质，确认无误后按布置图上的安装开孔位置固定安装;
(7)、管道安装
1)、管道安装前按模块安装图对管材及管道附件的技术要求进行材料检查;
2)、设备中间配管，中间配管采用薄壁不锈钢管，环压连接;
(8)、电气安装
设备间动力和控制线路采用铝制线架到DDC控制柜，控制柜需要安装有接地装置，所使用的电线、电缆按模块安装图要求。
2.一种温泉水处理设备模块式安装方法，其特征在于包括以下步骤：
(1)、依据系统图以每个功能单元为一个功能模块;
(2)、采用SOLIDWORKS软件进行三维建模;
(3)、在建模后依据建筑图、结构图对梁、板、柱尺寸核对，各种管线均不得撞梁、穿梁，在建筑结构允许的空间内进行;
(4)、核对无误后出模块安装图;
(5)、模块基板制作，包括以下步骤：
1)、模块基板相当于设备基础，单元里所有水泵、板式换热器、沙罐过滤器、臭氧机、控制柜都固定安装在模块基板;
2)、模块基板按安装图要求选用同规格槽钢或工字钢，做成机架，在机架上铺花纹钢板;
3)、基板防腐可选用镀锌素材或制作完成后喷漆;
4)、按安装图在基板上进行各种设备布置;
5)、根据设备布置开安装螺栓孔;
6)、在基板四角设置吊耳，以便于以后运输和安装;
(6)、设备安装作，包括以下步骤：
1)、水泵安装
按模块安装图核对水泵的功率、扬程、流量，水泵同基板连接处加减震器，螺栓加弹簧垫片;
2)、板式换热器安装
按模块安装图核对板式换热器的换热面积、流量，确认板式换热器一、二次侧的口径和位置;
3)、沙缸过滤器安装
按模块安装图核对进出口管径、过滤面积、流量、装砂量及材质，确认无误后按布置图上的安装开孔位置固定安装;
(7)、管道安装
1)、管道安装前按模块安装图对管材及管道附件的技术要求进行材料检查;
2)、设备中间配管，中间配管采用薄壁不锈钢管，环压连接;
(8)、电气安装
设备间动力和控制线路采用铝制线架到DDC控制柜，控制柜需要安装有接地装置，所使用的电线、电缆按模块安装图要求。
3.如权利要求1所述的温泉水处理设备模块式安装方法，其特征在于，所述水泵必须带毛发收集器。
4.如权利要求1所述的温泉水处理设备模块式安装方法，其特征在于，所述DDC控制柜设有标准网络通讯接口，实现就地和远程自动控制。
说明书
温泉水处理设备模块式安装方法
技术领域
本发明涉及一种水处理设备安装方法，具体地说，是一种温泉水处理设备模块式安装方法。
背景技术
一个温泉洗浴中心少的几十个泡池，多的上百个泡池，泡池又分为普通泡池和功能泡池。功能泡池在给水、排水、恒温及照明与普通泡池一致，增加了循环泵或风泵提供动力。循环泵或风泵使水或风具有一定的动能，并通过设计好的出水口或风口，或对人体产生按摩效果，或对人视觉产生冲击，或产生瀑布、溪流等场景。使人的身、心、神得到极大满足。功能池中最常见有旋涡池、沸腾池、溪流池、瀑布池等，人们在享受温泉舒适、温馨的时候是否知道在这些后面还有一套强大的机构在支撑着他们，那就温泉水处理设备。
温泉从温泉水井到泡池要经过：原水处理、恒压供水、循环过滤及二次提温以及自动控制几大部分后在通过管线并联进入到每个泡池，而每个泡池除上述设备外还有循环恒温、臭氧杀菌等设备。
因此温泉水处理设备繁多，若诸多设备按常规工艺流程安装，后期使用方对设备的日常管理,设备维护，出现问题的查找等均会造成很多困难。
因此已知的温泉水处理设备安装方法存在着上述种种不便和问题。
发明内容
本发明的目的，在于提出一种将设备安装按工艺流程及功能组合成的安装单元，每个单元具有明确的功能定义特征、几何连接接口，以及功能输入、输出接口特征的温泉水处理设备模块式安装方法。
本发明的另一目的，在于提出一种在施工上土建在进行基础施工时，可按系统单元功能进行工厂化组装成模块，等土建移交基础后就可以成块安装，减少了设备间的中间连接管道缩短建设周期的温泉水处理设备模块式安装方法。
本发明的又一目的，在于提出一种使用方日后方便对设备的日常管理,设备维护，出现问题便于查找的温泉水处理设备模块式安装方法。
为实现上述目的，本发明的技术解决方案是：
一种温泉水处理设备模块式安装方法，其特征在于包括以下步骤：
(1)、依据系统图以每个功能单元为一个功能模块;
(2)、采用SOLIDWORKS软件进行三维建模;
(3)、在建模后依据建筑图、结构图对梁、板、柱尺寸核对，各种管线均不得撞梁、穿梁，在建筑结构允许的空间内进行;
(4)、核对无误后出模块安装图;
(5)、模块基板制作，包括以下步骤：
1)、模块基板相当于设备基础，单元里所有水泵、板式换热器、沙罐过滤器、臭氧机、控制柜都固定安装在模块基板;
2)、模块基板按安装图要求选用同规格槽钢或工字钢，做成机架，在机架上铺花纹钢板;
3)、基板防腐可选用镀锌素材或制作完成后喷漆;
4)、按安装图在基板上进行各种设备布置;
5)、根据设备布置开安装螺栓孔;
6)、在基板四角设置吊耳，以便于以后运输和安装;
(6)、设备安装作，包括以下步骤：
1)、水泵安装
按模块安装图核对水泵的功率、扬程、流量，水泵同基板连接处加减震器，螺栓加弹簧垫片;
2)、板式换热器安装
按模块安装图核对板式换热器的换热面积、流量，确认板式换热器一、二次侧的口径和位置;
3)、沙缸过滤器安装
按模块安装图核对进出口管径、过滤面积、流量、装砂量及材质，确认无误后按布置图上的安装开孔位置固定安装;
(7)、管道安装
1)、管道安装前按模块安装图对管材及管道附件的技术要求进行材料检查;
2)、设备中间配管，中间配管采用薄壁不锈钢管，环压连接;
(8)、电气安装
设备间动力和控制线路采用铝制线架到DDC控制柜，控制柜需要安装有接地装置，所使用的电线、电缆按模块安装图要求。
本发明的温泉水处理设备模块式安装方法还可以采用以下的技术措施来进一步实现。
前述的方法，其中所述水泵必须带毛发收集器。
前述的方法，其中所述DDC控制柜设有标准网络通讯接口，实现就地和远程自动控制。
采用上述技术方案后，本发明的温泉水处理设备模块式安装方法具有以下优点：
1、模块化安装方法大量地引入了平行作业，将土建、安装、调试等工序进行了深度地交叉，从而大大地缩短了工期;
2、使用方日后方便对设备的日常管理,设备维护，出现问题便于查找。
