申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号G01P3/44
摘要
本实用新型提供一种电化学水处理设备中旋转刮垢装置的测速装置，包括：变速电机、联轴器、旋转刮垢装置和测速装置，其中变速电机的输出端通过联轴器与旋转刮垢装置连接，所示联轴器与旋转刮垢装置安装在封闭的水罐内，所述测速装置包括：设置在罐体盖上的接近开关以及设置在刮板上的感应装置，所述接近开关外部设置接近开关保护套，所述感应装置的外部设置感应装置保护套，所述接近开关与通过导线与外部PRC系统电连接，所述感应装置设置在刮板上与罐体盖上装有接近开关的对应位置处。本实用新型采用接近开关解决了电化学水处理设备中旋转刮垢装置的测速和监控问题，保证了设备的正常运行状态。
权利要求书
1.一种电化学水处理设备中旋转刮垢装置的测速装置，其特征在于，包括： 变速电机、联轴器、旋转刮垢装置和测速装置，其中变速电机的输出端通过联 轴器与旋转刮垢装置连接，所示联轴器与旋转刮垢装置安装在封闭的水罐内， 所述测速装置包括：设置在罐体盖上的接近开关以及设置在刮板上的感应装置， 所述接近开关外部设置接近开关保护套，所述感应装置的外部设置感应装置保 护套，所述接近开关与通过导线与外部PRC系统电连接，所述感应装置设置在 刮板上与罐体盖上装有接近开关的对应位置处。
2.根据权利要求1所述的一种电化学水处理设备中旋转刮垢装置的测速装 置，其特征在于，所述接近开关和感应装置采用金属材料制作。
3.根据权利要求1所述的一种电化学水处理设备中旋转刮垢装置的测速装 置，其特征在于，所述接近开关保护套和感应装置保护套采用可调距保护套。
4.根据权利要求3所述的一种电化学水处理设备中旋转刮垢装置的测速装 置，其特征在于，所述可调距保护套的一端设置螺纹，所述螺纹处设置密封垫， 所述保护套通过螺纹与密封垫与罐体盖连接。
5.根据权利要求1所述的一种电化学水处理设备中旋转刮垢装置的测速装 置，其特征在于，所述接近开关保护套和感应装置保护套为非金属材料制作。
说明书
一种电化学水处理设备中旋转刮垢装置的测速装置
技术领域
本实用新型涉及电化学处理设备中的旋转刮垢装置，具体涉及一种电化学 水处理设备中旋转刮垢装置的测速装置。
背景技术
电化学水处理设备旋转刮垢装置结构包括变速电机、联轴器和旋转刮垢装 置，其中联轴器部分和旋转刮垢装置安装在封闭的水罐内。旋转刮垢装置工作 原理为：电机驱动联轴器带动旋转刮垢装置旋转将罐壁上的垢清理下来。
目前现有的测速装置设置在水罐外侧，在外部安装速度传感器以及其他检 测装置，这是由于联轴器部分和旋转刮垢装置安装在封闭的水罐内，罐内有循 环水和电场的导致。一旦出现联轴器损坏和刮板装置的主轴断裂，速度检测装 置不能真实反映刮板装置的运行状态。从而造成设备的损坏。
实用新型内容
本实用新型针对上述存在的技术问题，提出了电化学水处理设备中旋转刮 垢装置的测速装置，对水罐内部的刮板装置进行速度检测，测量准确。

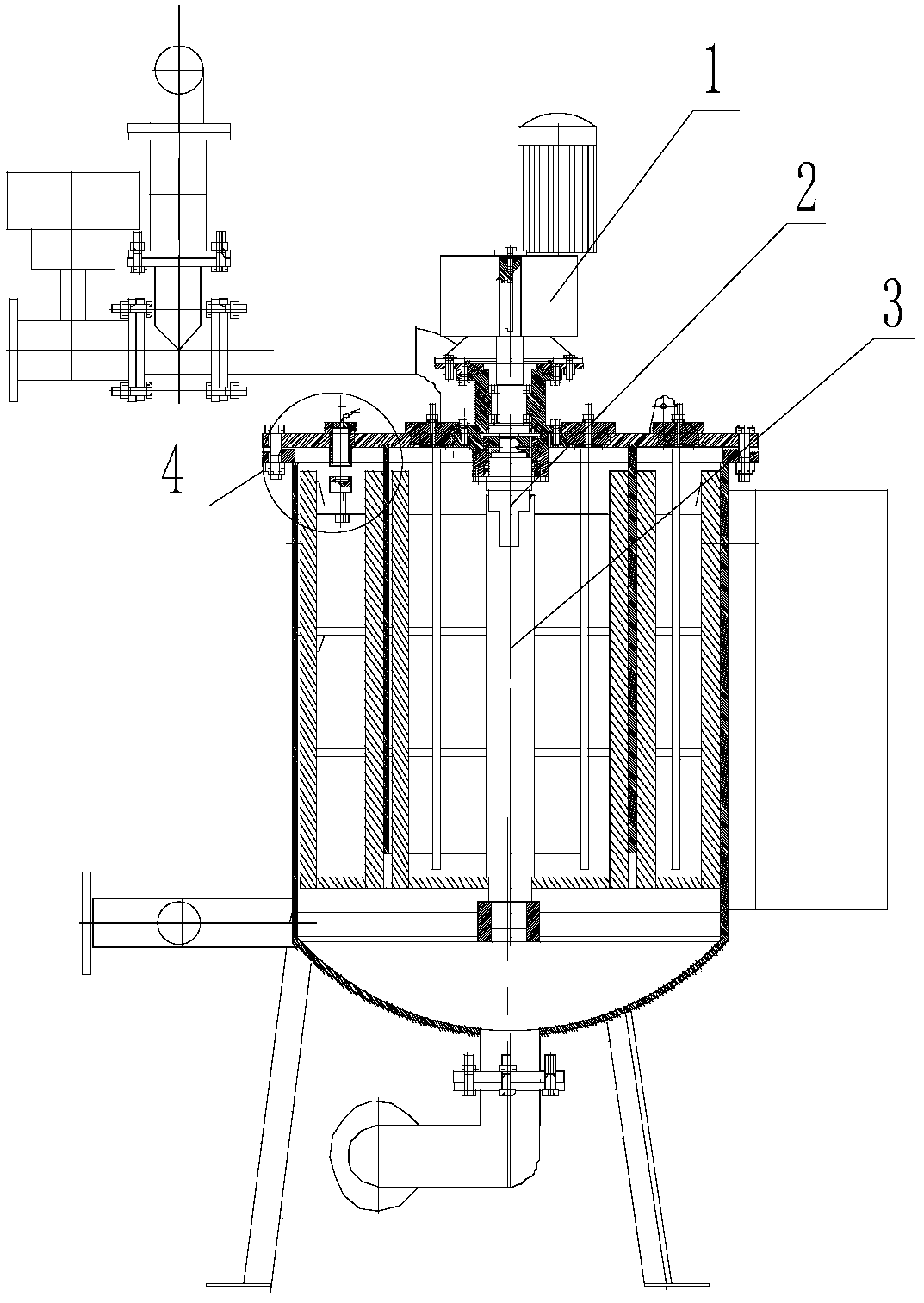

本实用新型的技术方案为：一种电化学水处理设备中旋转刮垢装置的测速 装置，包括：变速电机、联轴器、旋转刮垢装置和测速装置，其中变速电机的 输出端通过联轴器与旋转刮垢装置连接，所示联轴器与旋转刮垢装置安装在封 闭的水罐内，所述测速装置包括：设置在罐体盖上的接近开关以及设置在刮板 上的感应装置，所述接近开关外部设置接近开关保护套，所述感应装置的外部 设置感应装置保护套，所述接近开关与通过导线与外部PRC(PrimaryResource Clock，主参考时钟)系统电连接，所述感应装置设置在刮板上与罐体盖上装有 接近开关的对应位置处。
进一步地，所述接近开关和感应装置采用金属材料制作。
进一步地，所述接近开关保护套和感应装置保护套采用可调距保护套。
进一步地，所述可调距保护套的一端设置螺纹，所述螺纹处设置密封垫， 所述保护套通过螺纹与密封垫与罐体盖连接。
进一步地，所述接近开关保护套和感应装置保护套为非金属材料制作。
本实用新型的有益效果：
1、本实用新型采用接近开关的特性检测转速，解决了电化学水处理设备中 旋转刮垢装置的测速和监控问题，保证了设备的正常运行状态;
2、采用非金属材料制作保护套和金属片保护套的结构，解决了存在介质及 压力环境和电场中的旋转机构的测速问题;避免保护套上结垢的问题。
3、本测速装置适用低转速的范围。
