申请日2015.08.05
公开(公告)日2015.12.30
IPC分类号C02F3/00
摘要
一种生物脱氮工艺二沉池污泥沉降优化装置涉及污水生物处理领域。二沉池包括中心导流管(3)、排水装置(5)和曝气装置(8);在二沉池中排水装置(5)和曝气装置(8)由固定装置(6)固定于二沉池内壁，通过调整吸附于二沉池壁上固定装置(6)的位置对排水管和曝气头进行上下移动，排水装置外接蠕动泵(7)，由时间控制开关控制排水装置启动与关闭;曝气装置外部接空气压缩机(10)和流量计(9)调节曝气量大小，由时间控制开关控制曝气装置启动与关闭。应用该装置可有效解决生物脱氮工艺污泥膨胀系统中二沉池污泥经常上浮问题，避免污泥大量流失，保证系统稳定运行。
权利要求书
1.一种生物脱氮工艺二沉池污泥沉降优化装置，其特征在于：
搭建如下二沉池：二沉池包括上部圆柱体结构(1)、底部倒置 圆锥结构(2)、中心导流管(3)、排水装置(5)和曝气装置(8); 其中圆柱体腔与倒置圆锥体结合，中心导流管位于圆柱体中心位置; 在二沉池中排水装置(5)和曝气装置(8)由固定装置(6)固定于 二沉池内壁，通过调整吸附于二沉池壁上固定装置(6)的位置对排 水管和曝气头进行上下移动，排水装置外接蠕动泵(7)，由时间控 制开关控制排水装置启动与关闭;曝气装置外部接空气压缩机(10) 和流量计(9)调节曝气量大小，由时间控制开关控制曝气装置启动 与关闭;二沉池还包括排水管(13)和用于排泥的阀门(12)。
说明书
一种生物脱氮工艺二沉池污泥沉降优化装置
技术领域
本实用新型涉及污水生物处理领域，提供一种生物脱氮工艺二沉池污泥 沉降优化装置。
背景技术
目前，国内外采用活性污泥法工艺的污水处理厂经常发生污泥膨胀问题。 活性污泥法工艺一旦发生污泥膨胀现象，将出现系统处理效果恶化，污泥沉 降性变差，甚至污泥随出水流失等现象。通常脱氮生物工艺后期有大量硝态 氮情况时，硝态氮在二沉池中积累，微生物会利用二沉池中剩余碳源及内碳 源进行反硝化产生氮气，氮气在上浮过程中会在污泥絮体表面粘附，最终使 污泥絮体上浮，因此当此类生物脱氮工艺发生污泥膨胀现象后，会使污泥沉 降问题加剧，造成二沉池大量的污泥上浮现象，严重时会造成系统污泥的大 量流失，最终引起系统的崩溃。
因此，为保证活性污泥法生物脱氮工艺系统足够的污泥浓度，防止活性 污泥大量流失，开发此类活性污泥法生物脱氮工艺污泥膨胀系统的二沉池污 泥沉降优化方法十分必要。
发明内容
针对上述现象不足之处，本实用新型提供一种生物脱氮工艺污泥膨胀系 统二沉池污泥沉降优化方法，可以有效控制污泥膨胀系统中二沉池污泥上浮 情况，避免污泥大量流失，以保证系统稳定运行，同时为各实际污水处理厂 提供一种二沉池污泥沉降优化方案。
一种生物脱氮工艺二沉池污泥沉降优化装置，，其特征在于：

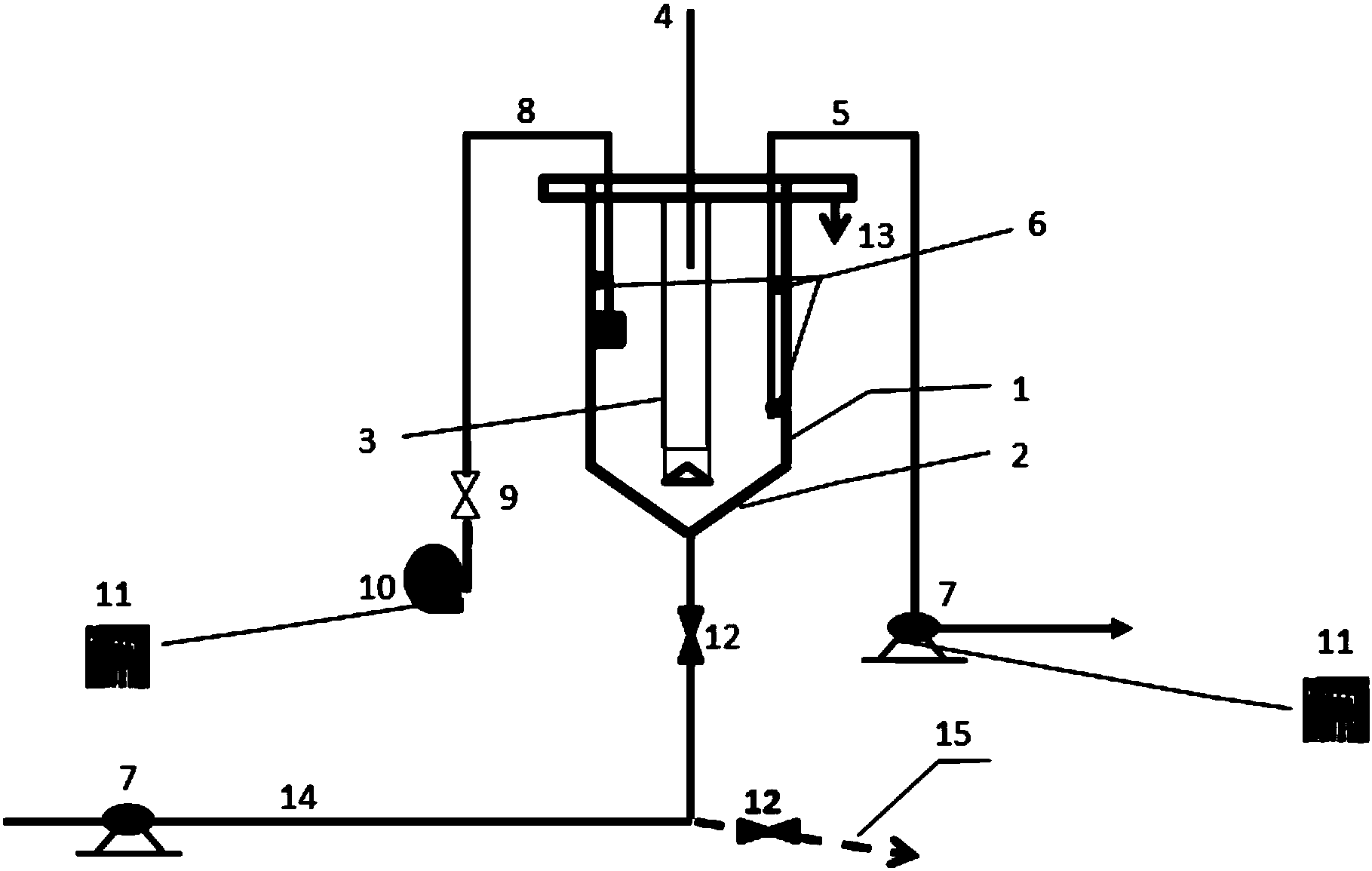

搭建如下二沉池：二沉池包括上部圆柱体结构(1)、底部倒置圆锥结构 (2)、中心导流管(3)、排水装置(5)和曝气装置(8);其中圆柱体腔 与倒置圆锥体结合，中心导流管位于圆柱体中心位置;在二沉池中排水装置 (5)和曝气装置(8)由固定装置(6)固定于二沉池内壁，通过调整吸附于 二沉池壁上固定装置(6)的位置对排水管和曝气头进行上下移动，排水装置 外接蠕动泵(7)，由时间控制开关控制排水装置启动与关闭;曝气装置外部 接空气压缩机(10)和流量计(9)调节曝气量大小，由时间控制开关控制曝 气装置启动与关闭;二沉池还包括排水管(13)和用于排泥的阀门(12);
前段反应器出水由进水管(4)进入二沉池中心导流管(3)，并通过溢 流堰溢流后经由排水管(13)出水，污泥经由阀门(12)污泥回流系统(14) 经由蠕动泵(7)回流进系统，剩余污泥经由污泥排放系统(15)排放;
与现有技术相比，本实用新型具有以下优点：
(1)本实用新型提供的装置针对脱氮工艺污泥膨胀系统中二沉池污泥易 上浮流失现象设计，可以对二沉池上浮污泥进行曝气扰动，吹脱吸附于污泥 絮体表面细小气泡，使污泥絮体得以更好沉降，可以有效抑制二沉池中污泥 大量上浮并流失现象，维持系统稳定的污泥浓度，保证系统的正常运行。
(2)该装置由定时开关控制排水装置和曝气装置周期性运行，自动化程 度高，无需人员定时定点操作。
