申请日2015.06.29
公开(公告)日2015.12.30
IPC分类号C02F9/02
摘要
本实用新型涉及建筑细砂粉碎技术领域，公开了一种洗砂废水处理系统，包括：废水池、细砂回收设备组、压滤水池、压滤机和回收水池;所述废水池连接所述细砂回收设备组，所述细砂回收设备组连接所述压滤水池，所述压滤水池连接所述压滤机，所述压滤机连接所述回收水池。本实用新型的洗砂废水处理系统通过对洗砂废水过滤，从洗砂废水中过滤出成品细砂，减少了材料的浪费，提高了细砂产量，并且从废水中滤掉了粉尘杂质，减小了环境污染。
权利要求书
1.一种洗砂废水处理系统，其特征在于，包括：废水池、细砂回收设备组、压滤水池、压滤机和回收水池;所述废水池连接所述细砂回收设备组，所述细砂回收设备组连接所述压滤水池，所述压滤水池连接所述压滤机，所述压滤机连接所述回收水池。
2.如权利要求1所述的洗砂废水处理系统，其特征在于，所述细砂回收设备组包括至少两台串联的细砂回收设备，第一台细砂回收设备的进水口连接所述废水池，出水口连接下一台细砂回收设备的进水口，最后第一台细砂回收设备的出水口连接所述压滤水池，中间的细砂回收设备进水口连接上一台细砂回收设备的出水口，出水口连接下一台细砂回收设备的进水口。
3.如权利要求1或2所述的洗砂废水处理系统，其特征在于，所述废水池通过渣浆泵连接所述细砂回收设备组。
4.如权利要求1或2所述的洗砂废水处理系统，其特征在于，所述压滤水池通过水泵连接所述压滤机。
5.如权利要求1或2所述的洗砂废水处理系统，其特征在于，所述压滤机包括：板框式压滤机或带式压滤机。
说明书
洗砂废水处理系统
技术领域
本实用新型涉及建筑细砂粉碎技术领域，特别是指一种洗砂废水处理系统。
背景技术
现有的人工砂石加工工艺过程中，要进行洗砂操作，从砂石原料中分离出成品砂石。目前对洗砂后的废水不经过回收就直接排放了，但废水中还包括少量的成品砂石和粉尘杂质，若这些成品砂石随废水直接排放，长此以往会造成材料的浪费，粉尘杂质会对水造成污染。
实用新型内容
本实用新型提供一种洗砂废水处理系统，解决了现有技术中无法从洗砂废水中分离出成品砂石且减小水污染的问题。

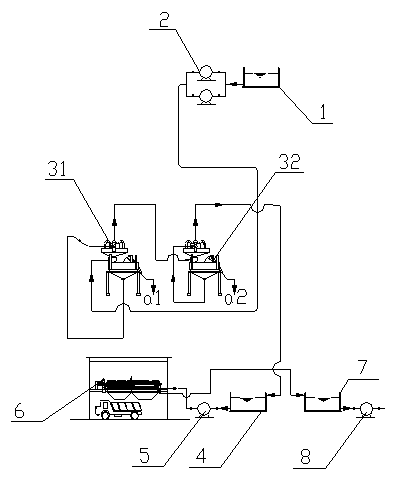

本实用新型的洗砂废水处理系统，包括：废水池、细砂回收设备组、压滤水池、压滤机和回收水池;所述废水池连接所述细砂回收设备组，所述细砂回收设备组连接所述压滤水池，所述压滤水池连接所述压滤机，所述压滤机连接所述回收水池。
其中，所述细砂回收设备组包括至少两台串联的细砂回收设备，第一台细砂回收设备的进水口连接所述废水池，出水口连接下一台细砂回收设备的进水口，最后第一台细砂回收设备的出水口连接所述压滤水池，中间的细砂回收设备进水口连接上一台细砂回收设备的出水口，出水口连接下一台细砂回收设备的进水口。
其中，所述废水池通过渣浆泵连接所述细砂回收设备组。
其中，所述压滤水池通过水泵连接所述压滤机。
其中，所述压滤机包括：板框式压滤机或带式压滤机。
本实用新型的洗砂废水处理系统通过对洗砂废水过滤，从洗砂废水中过滤出成品砂石，减少了材料的浪费，提高了砂石产量，并且从废水中滤掉了粉尘杂质，减小了环境污染。
