申请日2015.06.29
公开(公告)日2015.12.16
IPC分类号C02F11/12
摘要
本实用新型公开了污水处理产生的污泥经电渗透设备脱水后的再次脱水的一种污泥脱水设备，包括用于脱水的吹风装置和用于输送污泥的网带输送机;吹风装置包括鼓风机、进风管、通风箱体、引风管、引风机;网带输送机包括上、下输送网带、传动装置、有机玻璃罩体;鼓风机通过进风管的若干个分进风管与若干通风箱体进风口连接，通风箱体设于上、下输送网带之间;通风箱体与上输送网带之间开有若干吹风口;上输送网带的上部设有有机玻璃罩体;有机玻璃罩体的上部设有引风管，有机玻璃罩体上的若干出风口和引风管上的若干个分引风管一一对应;引风管的出风口和引风机连接。机构简单，设备制造或购置成本低。
权利要求书
1.一种污泥脱水设备，包括用于脱水的吹风装置和用于输送污泥的网带输送机;其特征在于，

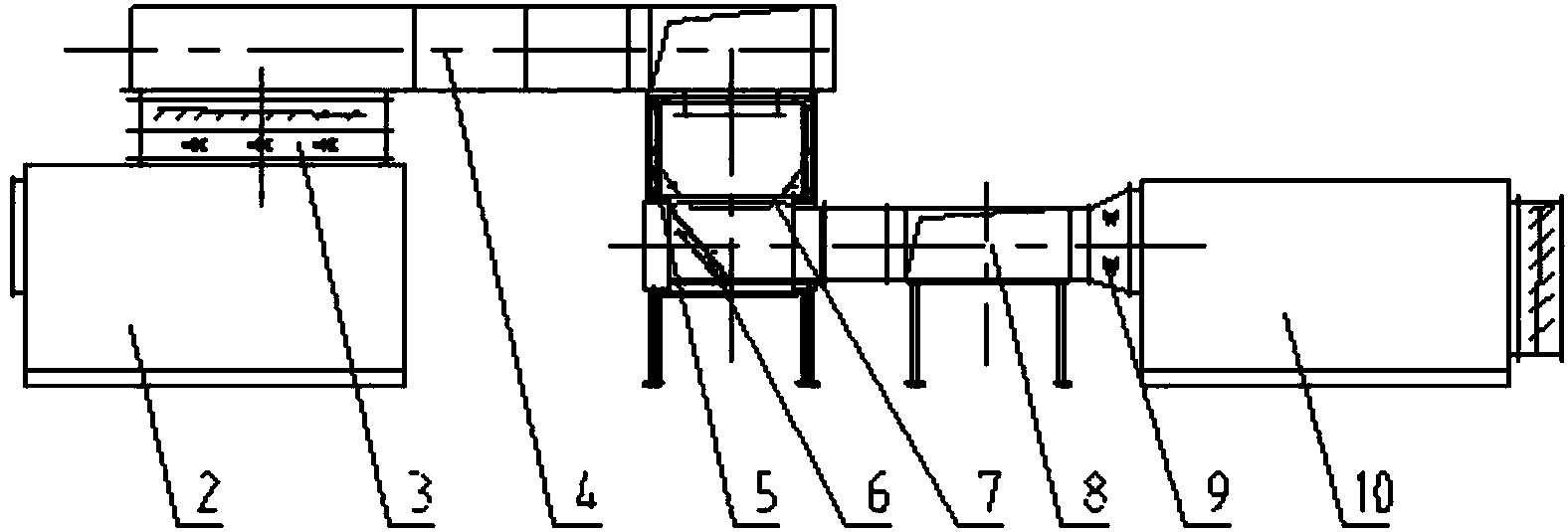

所述吹风装置包括鼓风机(10)、进风管(8)、通风箱体(6)、引风管(4)、引风机(2);
所述的网带输送机(1)包括上、下输送网带、传动装置、有机玻璃罩体(5);
所述鼓风机(10)通过进风管(8)的若干分进风管的出口与若干通风箱体(6)的进口连接，所述通风箱体(6)设于上、下输送网带之间;所述通风箱体(6)与上输送网带(7)之间开有吹风口;
所述上输送网带(7)的上部设有有机玻璃罩体(5);所述有机玻璃罩体(5)
的上部设有所述引风管(4)，所述有机玻璃罩体(5)上的若干出风口和所述引风管(4)上的若干个分引风管一一对应;
所述引风管(4)的出风口和引风机(2)连接。
2.如权利要求1所述的污泥脱水设备，其特征在于，所述的鼓风机(10)和进风管(8)、引风机(2)和引风管(4)之间分别设有柔性风管。
3.如权利要求1或2所述的污泥脱水设备，所述的引风机(2)的出风口连接排向污水处理厂的生物滤池。
说明书
一种污泥脱水设备
技术领域
本发明用于污水处理厂污泥处理领域，具体为一种污泥烘干输送系统设备。
背景技术
近几年来我国水污染日趋严重，成为人民健康、经济和社会持续发展的的重大障碍。为解决日趋严重的水污染，造福人民。我国在全国各地建设了大量的污水处理厂。污水处理带来的副产品就是大量的污泥。以污泥焚烧为核心的处理技术是最彻底的处理方法之一。但是污泥的含水率非常高，污泥燃烧不仅困难，且在能耗上也极不经济。现在我国采用的真空脱水、板框压滤、离心脱水和电渗透高干脱水等，但经过这些设备处理后污泥含水率在60%以上，含水率较高，焚烧时能耗上还是很不经济。
发明内容
本实用新型提供了一种结构简单、实用有效、脱水效率高的再次污泥脱水设备。
本实用新型的技术方案是：一种污泥脱水设备，包括用于脱水的吹风装置和用于输送污泥的网带输送机;吹风装置包括鼓风机、进风管、通风箱体、引风管、引风机;
网带输送机包括上、下输送网带、传动装置、有机玻璃罩体;
鼓风机通过进风管的若干个分进风管与若干通风箱体进风口连接，通风箱体设于上、下输送网带之间;通风箱体与上输送网带之间开有若干吹风口;
上输送网带的上部设有有机玻璃罩体;所述有机玻璃罩体的上部设有所述引风管，所述有机玻璃罩体上的若干出风口和所述引风管上的若干个分引风管一一对应;
引风管的出风口和引风机连接。
上述的鼓风机和进风管、引风机和引风管之间分别设有柔性风管。
上述引风机的出风口连接排向污水处理厂的生物滤池。
有益效果
1、机构简单，设备制造或购置成本低。
2、降低污泥中的含水率，焚烧时增加发热值，降低能源消耗，增加经济效益。
3、柔性风管的安装有利于鼓风机和进风管、引风机和引风管之间柔性连接，避免刚性连接的损坏。
4风排向污水处理厂的生物滤池，有利于能量的再次利用。
