申请日2015.08.05
公开(公告)日2015.12.23
IPC分类号C02F1/00
摘要
本实用新型提供了一种组装式水处理系统搅拌箱，包括盖板、处理层、搅拌器、防水电机、箱体;所述盖板盖装在箱体上形成封闭箱体，箱体内水平安装有可拆卸的处理层;所述盖板上正中位置设置有进水口，所述箱体的底部正中位置设置有出水口。本实用新型调整容易，下方可设置任意用于其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所需要的各种成本问题，而且能适应绝大多数整体水处理过程;占地面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问题;安全稳定，可靠性强，任何损坏件都可以很容易的取下返修，而不会对处理过程造成太大影响。
权利要求书

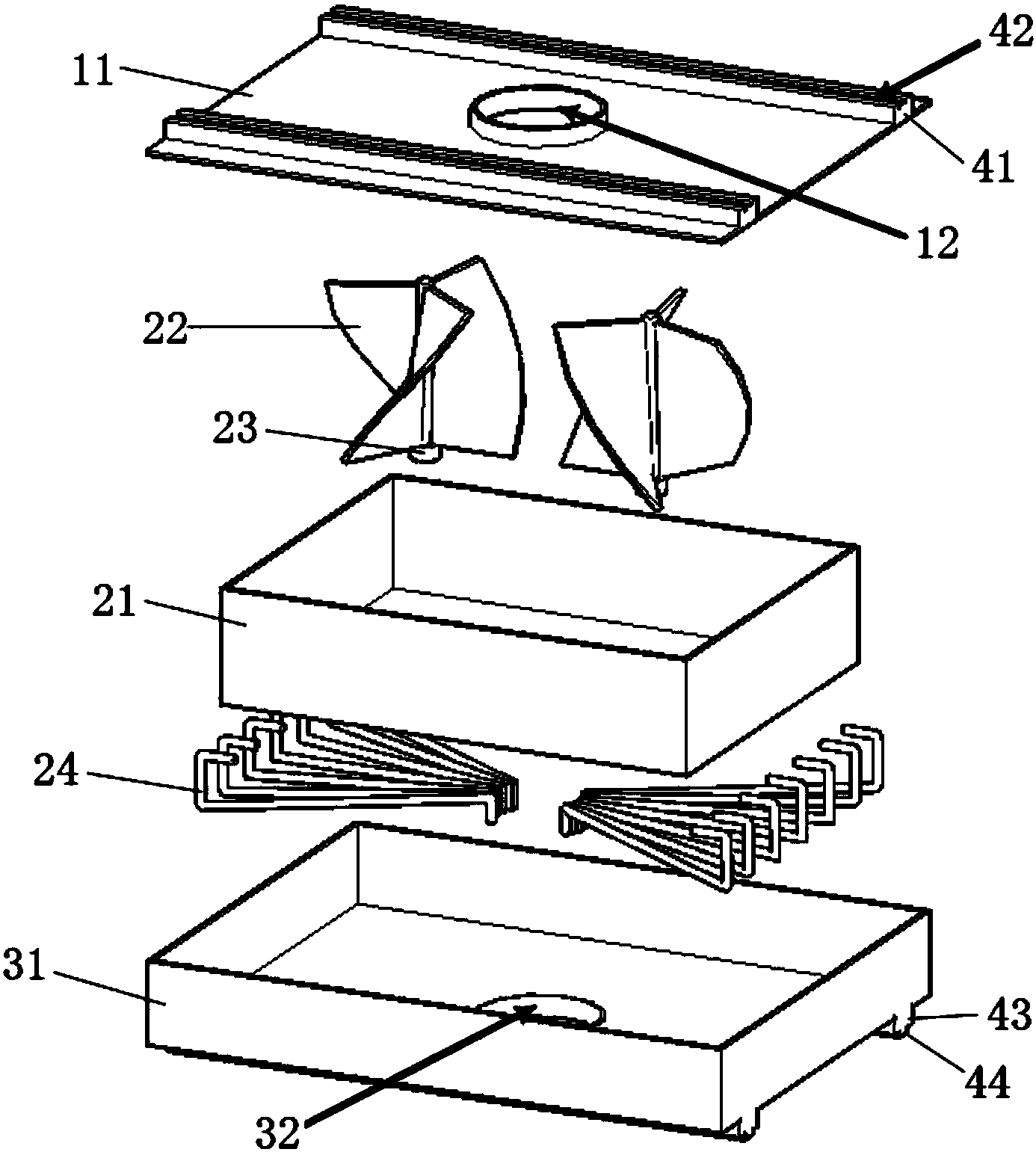

1.一种组装式水处理系统搅拌箱，包括盖板(11)、处理层(21)、 搅拌器(22)、防水电机(23)、箱体(31)，其特征在于：所述盖板 (11)盖装在箱体(31)上形成封闭箱体，箱体(31)内水平安装有 可拆卸的处理层(21);所述盖板(11)上正中位置设置有进水口(12)， 所述箱体(31)的底部正中位置设置有出水口(32);所述搅拌器(22) 数量为两个，垂直安装在处理层(21)内，搅拌器(22)底部设置有 防水电机(23)，防水电机(23)固定在处理层(21)底部;所述盖 板(11)顶部设置有条状的顶安装块(41)，所述箱体(31)底部对 应顶安装块(41)所在位置设置有条状的底安装块(43)。
2.如权利要求1所述的组装式水处理系统搅拌箱，其特征在于： 所述顶安装块(41)顶部设置有定位槽(42)，所述底安装块(43) 底部设置也有形状与定位槽(42)相配的定位块(44)。
3.如权利要求1所述的组装式水处理系统搅拌箱，其特征在于： 还包括导流管(24)，导流管(24)设置在处理层(21)侧面，从处 理层(21)内部空间上部连通至出水口(32)。
4.如权利要求3所述的组装式水处理系统搅拌箱，其特征在于： 所述导流管(24)数量为四根以上。
说明书
一种组装式水处理系统搅拌箱
技术领域
本实用新型涉及一种组装式水处理系统搅拌箱，属于水处理技术 领域。
背景技术
现有技术中，对于污水处理，或者是采用平面分布的多个处理池 进行处理，或者是采用整套一体设计的处理系统，采用多个处理池的 方式，处理流程调整容易，但整体占地极大，而采用整套一体设计的 处理系统，占地较小，但处理流程几乎无法调整。
实用新型内容
为解决上述技术问题，本实用新型提供了一种组装式水处理系统 搅拌箱，该组装式水处理系统搅拌箱通过可组装式结构，能极好的兼 顾占地面积小、处理流程调整容易的特点。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种组装式水处理系统搅拌箱，包括盖板、处 理层、搅拌器、防水电机、箱体;所述盖板盖装在箱体上形成封闭箱 体，箱体内水平安装有可拆卸的处理层;所述盖板上正中位置设置有 进水口，所述箱体的底部正中位置设置有出水口;所述搅拌器数量为 两个，垂直安装在处理层内，搅拌器底部设置有防水电机，防水电机 固定在处理层底部;所述盖板顶部设置有条状的顶安装块，所述箱体 底部对应顶安装块所在位置设置有条状的底安装块。
所述顶安装块顶部设置有定位槽，所述底安装块底部设置也有形 状与定位槽相配的定位块。
还包括导流管，导流管设置在处理层侧面，从处理层内部空间上 部连通至出水口。
所述导流管数量为四根以上。
本实用新型的有益效果在于：①调整容易，下方可设置任意用于 其他处理的装置，有效避免因处理流程调整而带来的各种重新设计所 需要的各种成本问题，而且能适应绝大多数整体水处理过程;②占地 面积小，非平面分布，有效避免了多处理池导致的占地面积过大等问 题;③安全稳定，可靠性强，任何损坏件都可以很容易的取下返修， 而不会对处理过程造成太大影响。
