申请日2015.06.29
公开(公告)日2016.01.13
IPC分类号B01D33/333
摘要
本实用新型公开了污水处理用水平滤网。本实用新型所提供的污水处理用水平滤网，包括进水堰板(1)、箱体(2)、布水槽(3)、滤板(4)、冲洗装置(5)、接水槽(6)、集渣斗(7)、传动装置(8)和从动装置(9)构成。该水平滤网的特点是靠水的重力流进行过滤，即水平过滤，而通常的污水厂过滤污水的设备都是垂直过滤。污水经过滤网过滤后进入下面的接水槽中，然后从侧方向流出进入下一道工序。滤网水平布置，连续过滤和清洗、效率高。本实用新型所提供的滤网布置形式、滤板密封形式有别于其它的污水过滤设备，既保证了本实用新型的实用性，也体现了本实用新型的先进性。并且结构简单、工作可靠、成本低廉，在实际运用中效果良好。
权利要求书
1.一种水平滤网，其特征在于：所述水平滤网包括进水堰板(1)、箱体(2)、布水槽(3)、滤板(4)、冲洗装置(5)、接水槽(6)、集渣斗(7)、传动装置(8)和从动装置(9);所述传动装置(8)和所述从动装置(9)安装于所述箱体(2)的外部，其余部件安装于所述箱体 (2)的内部;所述滤板(4)首尾相连，形成环形密封过水链;所述进水堰板(1)固定在所述箱体(2)进水端处的水槽上;所述布水槽(3)也固定在所述箱体(2)的进水端处且位于所述进水堰板(1)的后面;所述接水槽(6)焊接于所述箱体(2)的内部，与所述箱体(2) 成为一个整体;所述集渣斗(7)位于所述箱体(2)的底部;所述冲洗装置(5)位于所述接水槽(6)的底部。
2.根据权利要求1所述的水平滤网，其特征在于：所述环形密封过水链与所述传动装置 (8)和所述从动装置(9)上的链轮接合，所述传动装置(8)带动所述环形密封过水链旋转。
3.根据权利要求2所述的水平滤网，其特征在于：所述进水堰板(1)用螺栓固定在所述箱体(2)进水端处的水槽上，且与所述箱体(2)等宽。
4.根据权利要求3所述的水平滤网，其特征在于：所述布水槽(3)用螺栓固定在所述箱体(2)的进水端处。
5.根据权利要求4所述的水平滤网，其特征在于：污水由进水管进入所述箱体(2)，经过所述进水堰板(1)和所述布水槽(3)进入所述环形密封过水链上部，污水透过所述环形密封过水链漏入所述接水槽(6)中，而悬浮物被截留于所述环形密封过水链的上表面，当所述环形密封过水链转动到所述箱体(2)的下面时拦截物靠自重和冲洗水的作用落入所述集渣斗(7)中排出。
6.根据权利要求1-5中任一所述的水平滤网，其特征在于：所述滤板(4)首尾相接形成的环形密封过水链包括：滚轮(10)、链板(11)、销轴(12)、折弯边板(13)、上折板(14)、下折板(15)、筛网(16)和P型密封条(17);所述折弯边板(13)与所述链板(11)联接在一起;所述折弯边板(13)与所述上折板(14)和所述下折板(15)焊接组成矩形框架;所述矩形框架内部联接筛网(16);所述上折板(14)的上面联接P型橡胶密封条(17)。
7.根据权利要求6所述的水平滤网，其特征在于：所述上折板(14)和所述下折板(15) 相互搭接。
说明书
污水处理用水平滤网
技术领域
本实用新型涉及污水处理用微过滤设备，特别涉及污水处理用水平滤网。
背景技术
目前小城镇污水处理系统正在广泛推广和逐渐普及，生物膜法处理技术的应用，进一步降低生物转盘出水悬浮物(SS)是一个非常重要的工艺环节。由于滤布滤池设备的正常使用受到进水SS的制约，而生物转盘出水SS又大大高于滤布滤池的承受能力;同时由于采用生物转盘工艺，整个工艺系统的水力高程差比较小，如果用常规的格栅类过滤方式，水头损失将会很大，不能满足工艺系统的要求。为此在生物转盘工序之后增加水平滤网作为预处理是非常必要的。
水平滤网作为一种新型的污水处理用微过滤设备，主要用于去除生物转盘出水中的悬浮物(SS)。在生物转盘设备的出水测试中，由于生物膜的形成及脱落使得出水SS非常高，一般可达到120～180mg/L，但是滤布滤池进水SS要求在30mg/L以下，否则滤布非常容易堵死，而且难以清理，严重影响整个系统的正常运行。
发明内容
为了弥补以上领域的不足，本实用新型提供一种污水处理用水平滤网。

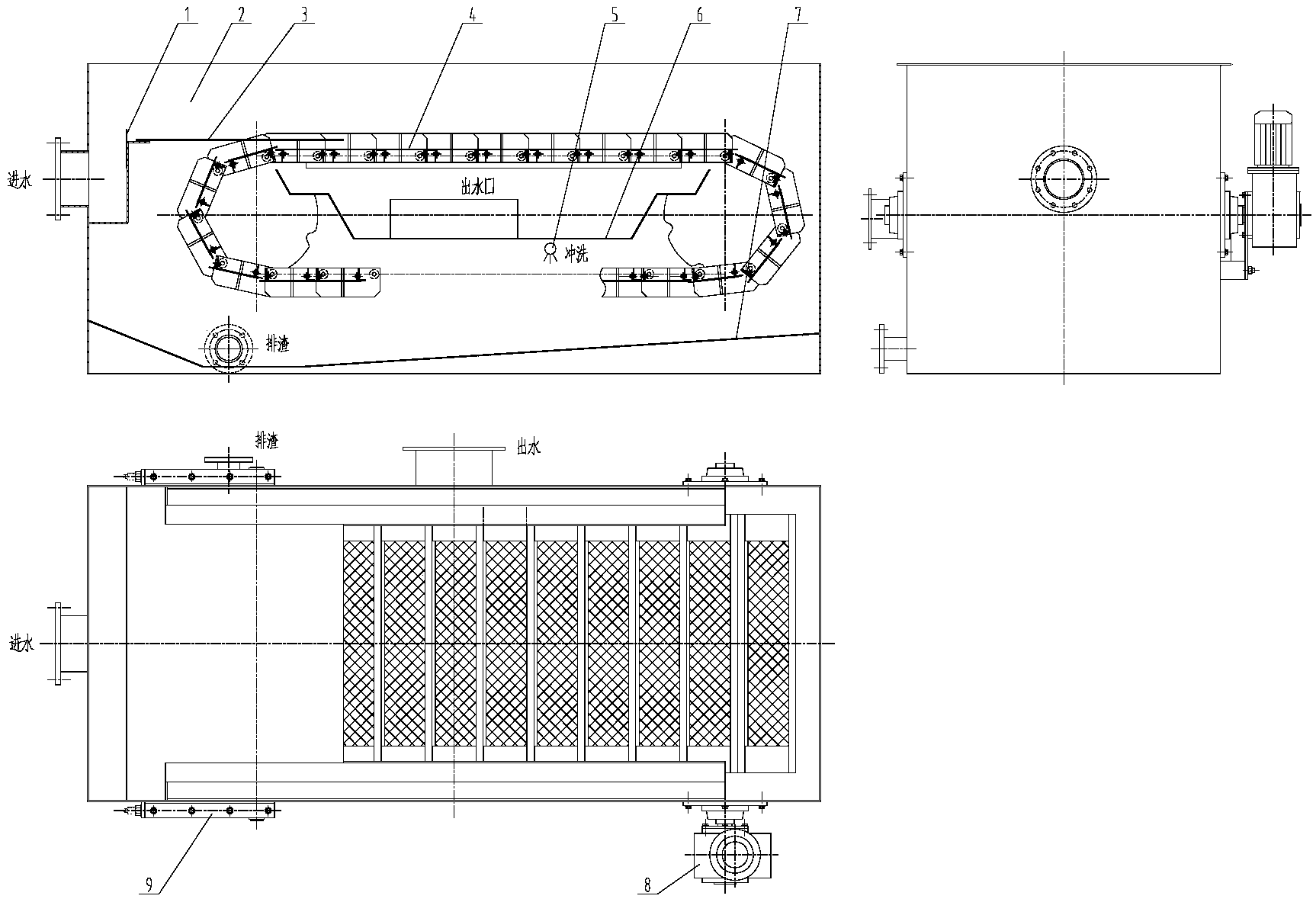

本实用新型所提供的水平滤网，其特征在于：所述水平滤网包括进水堰板(1)、箱体(2)、布水槽(3)、滤板(4)、冲洗装置(5)、接水槽(6)、集渣斗(7)、传动装置(8)和从动装置(9);所述传动装置(8)和所述从动装置(9)安装于所述箱体(2)的外部，其余部件安装于所述箱体(2)的内部;所述滤板(4)首尾相连，形成环形密封过水链;所述进水堰板(1)固定在所述箱体(2)进水端处的水槽上;所述布水槽(3)也固定在所述箱体(2)的进水端处且位于所述进水堰板(1)的后面;所述接水槽(6)焊接于所述箱体(2)之上，与所述箱体(2)成为一个整体;所述集渣斗(7)位于所述箱体(2)的底部;所述冲洗装置(5)位于所述接水槽(6)的底部。
所述环形密封过水链与所述传动装置(8)和所述从动装置(9)上的链轮接合，所述传动装置(8)带动所述环形密封过水链旋转。
所述进水堰板(1)用螺栓固定在所述箱体(2)进水端处的水槽上，与所述箱体(2)等宽。
所述布水槽(3)用螺栓固定在所述箱体(2)的进水端处。
污水由进水管进入所述箱体(2)，经过所述进水堰板(1)和所述布水槽(3)进入所述环形密封过水链上部，污水透过所述环形密封过水链漏入所述接水槽(6)中，而悬浮物被截留于所述环形密封过水链的上表面，当所述环形密封过水链转动到所述箱体(2)的下面时拦截物靠自重和冲洗水的作用落入所述集渣斗(7)中排出。
所述滤板(4)首尾相接形成的环形密封过水链包括：滚轮(10)、链板(11)、销轴(12)、折弯边板(13)、上折板(14)、下折板(15)、筛网(16)和P型密封条(17)构成;所述折弯边板(13)与所述链板(11)联接在一起;所述折弯边板(13)与所述上折板(14)和所述下折板(15)焊接组成矩形框架，即滤板框架(18);所述矩形框架内部联接筛网(16);所述上折板(14)的上面联接P型橡胶密封条(17)。
所述上折板(14)和所述下折板(15)相互搭接。
本实用新型所提供的污水处理用水平滤网，其特点是靠水的重力流进行过滤，即水平过滤，而通常的污水厂过滤污水的设备都是垂直过滤。污水经过滤网过滤后进入下面的接水槽中，然后从侧方向流出进入下一道工序。由于水流从进入到流出经过的过滤面高度很小，因此水位高程损失很小，适合生物转盘工艺总水位高程比较低的工艺系统中使用。
同时滤网水平布置，连续过滤和清洗、效率高。将过滤生物转盘污水中SS的滤网水平布置并且连续转动，边过滤边清洗，使水和悬浮物连续分离，水从滤网上靠重力落下，进入滤布滤池中，大大减少水头损失，使生物转盘工艺中的各种设备的布置更加合理，这是水平滤网的最大技术特点。
本实用新型所提供的滤网布置形式、滤板密封形式有别于其它的污水过滤设备，既保证了本实用新型的实用性，也体现了本实用新型的先进性。并且结构简单、工作可靠、成本低廉，在实际运用中效果良好。
