申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号C02F9/14; C02F3/02
摘要
本实用新型提供一种过滤和发酵一体式污水好氧发酵处理装置,包括外罐体、内罐体、搅拌装置，所述内罐体同轴设置在外罐体的内部，内罐体的罐壁上设置有过滤孔。由于内罐体的过滤孔的过滤作用会对污水进行过滤，使污水中的主要有机物颗粒被拦截在内罐体内部，内罐体内的有机物颗粒发生好氧发酵反应;同时，通过内罐体的罐壁上设置的过滤孔，内罐体中的酵菌、氧气和少量颗粒度极小的有机物颗粒会进入到外罐体和内罐体之间，这样在外罐体和内罐体之间也会发生好氧发酵反应对有机物进行进一步分解。相比传统的污水发酵设备，经过本装置处理的污水中沉淀物的含量大大降低，提高了后续污水处理的效率。
权利要求书
1.一种过滤和发酵一体式污水好氧发酵处理装置，其特征在于：包括外罐体、内罐 体、搅拌装置，所述内罐体同轴设置在外罐体的内部，内罐体与外罐体密封连接，内罐 体的罐壁上设置有过滤孔;搅拌装置设置在内罐体内，搅拌装置由轴、中间搅拌叶和底 端搅拌叶组成，其中轴同轴设置在内罐体内部，中间搅拌叶固定在轴的中部，底端搅拌 叶固定在轴的底端，且底端搅拌叶与内罐体的底面紧密贴合，轴的顶端通过联轴器与电 机固定连接;内罐体的底端设置有过滤物出口，且过滤物出口处设置有电控阀门;内罐 体的顶端设置有进水口、发酵料投掷口、出气口和氧气通入管;外罐体的罐壁底端设置 有出水口。
2.根据权利要求1所述的过滤和发酵一体式污水好氧发酵处理装置，其特征在于： 所述电机固定在内罐体的顶端。
3.根据权利要求1所述的过滤和发酵一体式污水好氧发酵处理装置，其特征在于： 内罐体的底面为向过滤物出口收缩的斜面结构。
4.根据权利要求1所述的过滤和发酵一体式污水好氧发酵处理装置，其特征在于： 氧气通入管伸入内罐体的深度为内罐体高度的1/3-1/2。
说明书
过滤和发酵一体式污水好氧发酵处理装置
技术领域
本实用新型涉及污水处理设备技术领域，更具体地说，涉及一种过滤和发酵一体式 污水好氧发酵处理装置。
背景技术
污水处理(sewagetreatment,wastewatertreatment)：为使污水达到排水某一水体或再 次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能 源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日 常生活。
近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当 前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水 设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。
利用好氧微生物(包括兼性微生物)在有氧气存在的条件下进行生物代谢以降解有 机物，使其稳定、无害化的处理方法。微生物利用水中存在的有机污染物为底物进行好 氧代谢，经过一系列的生化反应，逐级释放能量，最终以低能位的无机物稳定下来，达 到无害化的要求，以便返回自然环境或进一步处理。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种过滤和发酵一体式污水好氧 发酵处理装置。该装置能对污水进行过滤，又可以对污水进行好氧发酵反应，相比传统 的污水发酵设备，经过本装置处理的污水中沉淀物的含量大大降低，提高了后续污水处 理的效率。
本实用新型采用以下技术方案来实现：

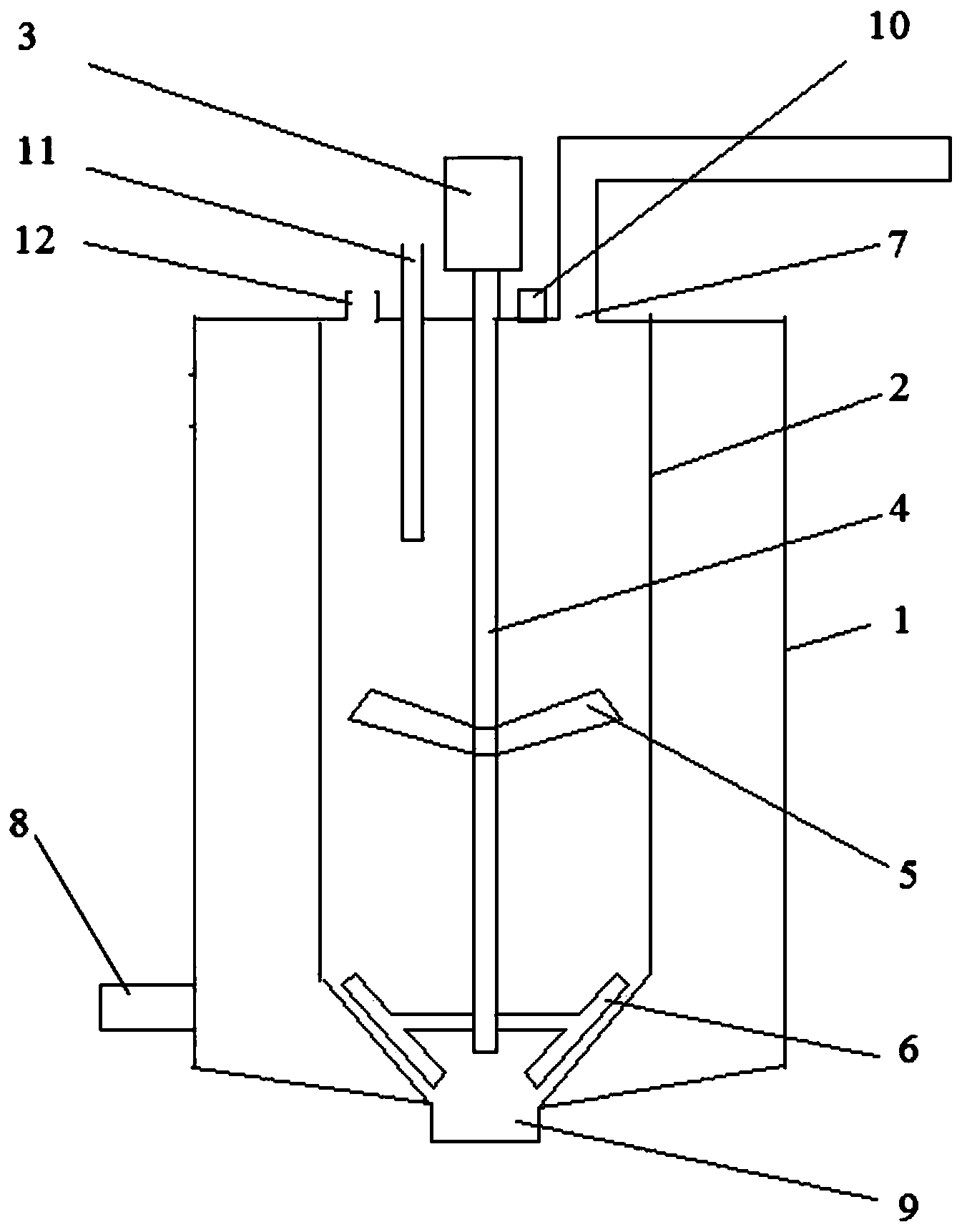

一种过滤和发酵一体式污水好氧发酵处理装置包括外罐体、内罐体、搅拌装置，所 述内罐体同轴设置在外罐体的内部，内罐体与外罐体密封连接，内罐体的罐壁上设置有 过滤孔;搅拌装置设置在内罐体内，搅拌装置由轴、中间搅拌叶和底端搅拌叶组成，其 中轴同轴设置在内罐体内部，中间搅拌叶固定在轴的中部，底端搅拌叶固定在轴的底端， 且底端搅拌叶与内罐体的底面紧密贴合，轴的顶端通过联轴器与电机固定连接;内罐体 的底端设置有过滤物出口，且过滤物出口处设置有电控阀门;内罐体的顶端设置有进水 口、发酵料投掷口、出气口和氧气通入管;外罐体的罐壁底端设置有出水口。
在上述技术方案中，所述电机固定在内罐体的顶端。
在上述技术方案中，内罐体的底面为向过滤物出口收缩的斜面结构。
在上述技术方案中，氧气通入管伸入内罐体的深度为内罐体高度的1/3-1/2。
本实用新型通过发酵料投掷口向内罐体中投入发酵料，通过氧气通入管向内罐体中 通入发酵所需的氧气，同时电机带动搅拌装置进行搅拌使发酵菌、氧气和污水充分均匀 混合;由于内罐体的过滤孔的过滤作用会对污水进行过滤，使污水中的主要有机物颗粒 被拦截在内罐体内部，内罐体内的有机物颗粒发生好氧发酵反应，在分解过程中污水中 的有机物被分解为无机物并产生沉淀物质，产生的沉淀物质会被设置有过滤孔的内罐体 拦截在内罐体内部;同时，通过内罐体的罐壁上设置的过滤孔，内罐体中的酵菌、氧气 和少量颗粒度极小的有机物颗粒会进入到外罐体和内罐体之间，这样在外罐体和内罐体 之间也会发生好氧发酵反应对有机物进行进一步分解。发酵完成后打开过滤物出口的电 控阀门，使沉淀物质从过滤物出口排出，而处理好的污水从出水口排出。相比传统的污 水发酵设备，经过本装置处理的污水中沉淀物的含量大大降低，提高了后续污水处理的 效率。
