申请日2015.08.05
公开(公告)日2015.12.30
IPC分类号C02F1/48
摘要
本实用新型提供一种高压静电一体化水处理器，包括高压电极棒及高压静电发生器，高压电极棒通过高压电缆与所述高压静电发生器连接，其特点是：所述高压电极棒包括电极外壳、电极外壳内的电极芯，所述电极外壳的下端口套装一下管帽，所述电极外壳的上端口连接一管接头，所述管接头上连接一管帽，所述管帽顶面上设置电缆防水接头，所述高压电缆通过电缆防水接头进入管帽内与所述电极芯的上端连接。既可实现大流量的循环冷却水处理，又能保证良好的水处理效果，避免二次污染。
权利要求书
1.一种高压静电一体化水处理器，包括高压电极棒及高压静电发生器，高压电极棒通过高压电缆与所述高压静电发生器连接，其特征在于，所述高压电极棒包括电极外壳、电极外壳内的电极芯，所述电极外壳的下端口套装一下管帽，所述电极外壳的上端口连接一管接头，所述管接头上连接一管帽，所述管帽顶面上设置电缆防水接头，所述高压电缆通过电缆防水接头进入管帽内与所述电极芯的上端连接。
2.按照权利要求1所述的高压静电一体化水处理器，其特征在于，所述电极芯外覆盖电极绝缘层，所述电极绝缘层与所述电极外壳内壁留有间隙，所述电极芯的下端设有一绝缘堵头。
3.按照权利要求1或2所述的高压静电一体化水处理器，其特征在于，所述的管接头为PP-R材料制成的圆管状，所述管接头的外侧面及内侧面均为阶梯状，所述管接头的下端套在所述电极外壳上端外侧并通过热熔焊接，所述管接头的上端插入所述管帽内。
4.按照权利要求1或2所述的高压静电一体化水处理器，其特征在于，所述下管帽的上部为圆管形，所述下管帽的下部为球面，所述电极外壳为PP-R材料制成的圆管形，所述电极外壳下端插入所述下管帽内并通过热熔焊接。
5.按照权利要求3所述的高压静电一体化水处理器，其特征在于，所述下管帽的上部为圆管形，所述下管帽的底面为球面，所述电极外壳为PP-R材料制成的圆管形，所述电极外壳下端插入所述下管帽内并通过热熔焊接。
6.按照权利要求1或2所述的高压静电一体化水处理器，其特征在于，所述管帽为不锈钢制成的一体结构，所述管帽侧壁为圆管形，所述管帽顶面为平面。
7.按照权利要求5所述的高压静电一体化水处理器，其特征在于，所述管帽为不锈钢制成的一体结构，所述管帽侧壁为圆管形，所述管帽顶面为平面。
8.按照权利要求1或2所述的高压静电一体化水处理器，其特征在于，所述高压电缆通过接线端子与所述电极芯上端连接。
9.按照权利要求7所述的高压静电一体化水处理器，其特征在于，所述高压电缆通过接线端子与所述电极芯上端连接。
10.按照权利要求1或2所述的高压静电一体化水处理器，其特征在于，所述一台高压静电发生器并联连接1-4根高压电极棒。
说明书
一种高压静电一体化水处理器
技术领域
本实用新型属于冷却水处理设备技术领域，涉及一种适用于火力发电、石油化工、钢铁、冶金等行业相变降温以及化学反应过程产生的循环冷却水进行处理的高压静电一体化水处理器。
背景技术
循环冷却水是工业用水中的用水大项，在火力发电、石油化工、钢铁、冶金等行业中，存在着各种各样的相变降温以及化学反应过程，相变降温过程或放热的化学反应需要用冷却介质将热量带走，以保证相变或反应进程完成，冷却介质一般选用易得且比热容大的水，设置循环冷却水装置冷却，为达到冷却要求，需大量的冷却水。由于原水中有不同的含盐量，循环冷却水浓缩到一定倍数必须排出一定的浓水，并补充新水，当前大多数企业循环冷却水的浓缩倍数在3左右，水资源消耗与污水排放的数量是很大的。在目前节水形势严峻的情况下，对循环冷却水运行提出了更高更严格的要求，各企业在节能减排方面的压力随之增大，循环冷却水系统运行质量的高低，除直接关系到生产装置的设备安全和运行稳定外，对节水和企业的成本控制具有重要意义。目前，广泛用于企业循环冷却水处理的方式是化学方法处理，添加化学药剂虽然看似解决了问题，却是治标不治本，造成水的重复利用率低，运行工况持续变差，使企业产能降低，而且多次清洗导致换热系统腐蚀加速，缩短换热设备寿命，更重要的是引起了水体的二次污染。且在夏季高温时节，凉水塔降温能力有限，通过增加循环量仍不能满足要求，且水蒸发量大，需大量补充低温新鲜水来降低冷却系统压力，保证冷却效果，大量补水必然导致大量排水，使大量有效药剂成分流失，污染水体。既造成水处理失效，又造成环境污染，得不偿失。为顺应当前发展趋势，处理循环冷却水的新产品、新技术及新工艺的开发是大势所趋。
现阶段，物理方式处理循环冷却水的方法有磁场法和超声波法，磁场法处理循环冷却水易受干扰不稳定，而且对安装环境要求很高;超声波法限制因素颇多，而且辐射强对人体具有致畸性;目前市场上运用电场法原理设计和生产的设备普遍存在的问题是水处理量小，处理效果不明显。为此，如何通过合理的结构设计，实现大流量的循环冷却水处理，又能保证良好的水处理效果，这是本技术领域面临的技术难题。
发明内容
本实用新型为解决现有技术存在的上述问题，提供一种高压静电一体化水处理器，既可实现大流量的循环冷却水处理，又能保证良好的水处理效果，避免二次污染。
本实用新型的目的是通过以下技术方案实现的：

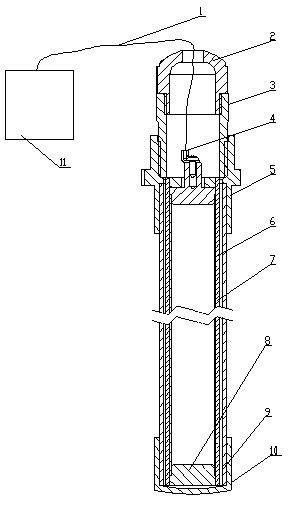

一种高压静电一体化水处理器，包括高压电极棒及高压静电发生器，高压电极棒通过高压电缆与所述高压静电发生器连接，其特征在于，所述高压电极棒包括电极外壳、电极外壳内的电极芯，所述电极外壳的下端口套装一下管帽，所述电极外壳的上端口连接一管接头，所述管接头上连接一管帽，所述管帽顶面上设置电缆防水接头，所述高压电缆通过电缆防水接头进入管帽内与所述电极芯的上端连接。
对上述技术方案的改进：所述电极芯外覆盖电极绝缘层，所述电极绝缘层与所述电极外壳内壁留有间隙，所述电极芯的下端设有一绝缘堵头。
对上述技术方案的进一步改进：所述的管接头为PP-R材料制成的圆管状，所述管接头的外侧面及内侧面均为阶梯状，所述管接头的下端套在所述电极外壳上端外侧并通过热熔焊接，所述管接头的上端插入所述管帽内。
对上述技术方案的进一步改进：所述下管帽的上部为圆管形，所述下管帽的下部为球面，所述电极外壳为PP-R材料制成的圆管形，所述电极外壳下端插入所述下管帽内，并通过热熔焊接。
对上述技术方案的进一步改进：所述管帽为不锈钢制成的一体结构，所述管帽侧壁为圆管形，所述管帽顶面为平面。
对上述技术方案的进一步改进：所述高压电缆通过接线端子与所述电极芯上端连接。
对上述技术方案的进一步改进：所述一台高压静电发生器并联连接1-4根高压电极棒。
本实用新型与现有技术相比具有以下优点和积极效果：
1、本实用新型电极芯外覆盖电极绝缘层，耐高压能力好，加工简单。
2、本实用新型电极芯与电极外壳复合在一起，形成一体化高压电极棒，结构紧凑、合理。
3、本实用新型用一台高压静电发生器可以并联连接1-4根高压电极棒，提高了水处理量，降低了生产成本。
4、实用新型水处理效果好，不会造成二次污染。
