申请日2015.05.01
公开(公告)日2015.09.23
IPC分类号C02F11/00; F23G7/00; C02F11/12
摘要
本实用新型公开了一种新型高效污泥焚烧回收利用系统，包括湿污泥接收器、污泥干化机、焚烧锅炉、脱硫除尘装置、离心风机，所述湿污泥接收器一侧设有若干排污泵，所述污泥干化机包括进料口、出料口、螺旋叶片，所述进料口口部设有法兰，污泥干化机内部设有若干螺旋叶片，螺旋叶片一侧设有出料口，螺旋叶片通过传动轴连接，所述传动轴轴端连接减速机，所述减速机一侧设有电机，污泥干化机上部设有进水口，污泥干化机下部设有出水口，所述焚烧锅炉一侧设有烟气换热器，所述烟气换热器一侧设有脱硫除尘装置，脱硫除尘装置一侧设有离心风机。本实用新型能够实现高湿污泥烘干，回收焚烧，余热利用，无害化，防止造成环境二次污染。
权利要求书
1.一种新型高效污泥焚烧回收利用系统，包括湿污泥接收器、污泥干化机、焚烧锅炉、脱硫除尘装置、离心风机，其特征在于所述湿污泥接收器设有搅拌装置和加药装置，所述湿污泥接收器一侧设有若干排污泵，所述污泥干化机包括进料口、出料口、螺旋叶片，所述进料口口部设有法兰，排污泵通过法兰连接污泥干化机，污泥干化机内部设有若干螺旋叶片，螺旋叶片一侧设有出料口，螺旋叶片通过传动轴连接，所述传动轴轴端连接减速机，所述减速机一侧设有电机，污泥干化机上部设有进水口，污泥干化机下部设有出水口，所述进水口和出水口通过管道连接焚烧锅炉，所述焚烧锅炉一侧设有烟气换热器，所述烟气换热器一侧设有脱硫除尘装置，脱硫除尘装置一侧设有离心风机。
2.根据权利要求1所述的一种新型高效污泥焚烧回收利用系统，其特征在于所述焚烧锅炉一侧设有粉尘回收装置，粉尘回收装置内设有抽风机，抽风机通过管道连接焚烧锅炉和脱硫除尘装置。
说明书
一种新型高效污泥焚烧回收利用系统
技术领域
本实用新型属于环保技术领域，特别涉及一种新型高效污泥焚烧回收利用系统。
背景技术
目前，随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，但是污水厂的建设及运行伴随产生了大量剩余污泥，由于我国污水厂在建设过程中，长期以来“重水轻泥”，我国城镇污水处理厂基本实现了污泥的初步减量化，但未实现污泥的稳定化处理，污泥土地直接利用因投资少、能耗低、运行费用低、有机部分可转化成土壤改良剂成分等优点，被认为是最有发展潜力的一种处置方式，科学合理的土地利用，可减少污泥带来的负面效应。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种新型高效污泥焚烧回收利用系统，能够实现高湿污泥烘干，回收焚烧，余热利用，无害化，防止造成环境二次污染。
为了实现上述目的，本实用新型采用的技术方案是：

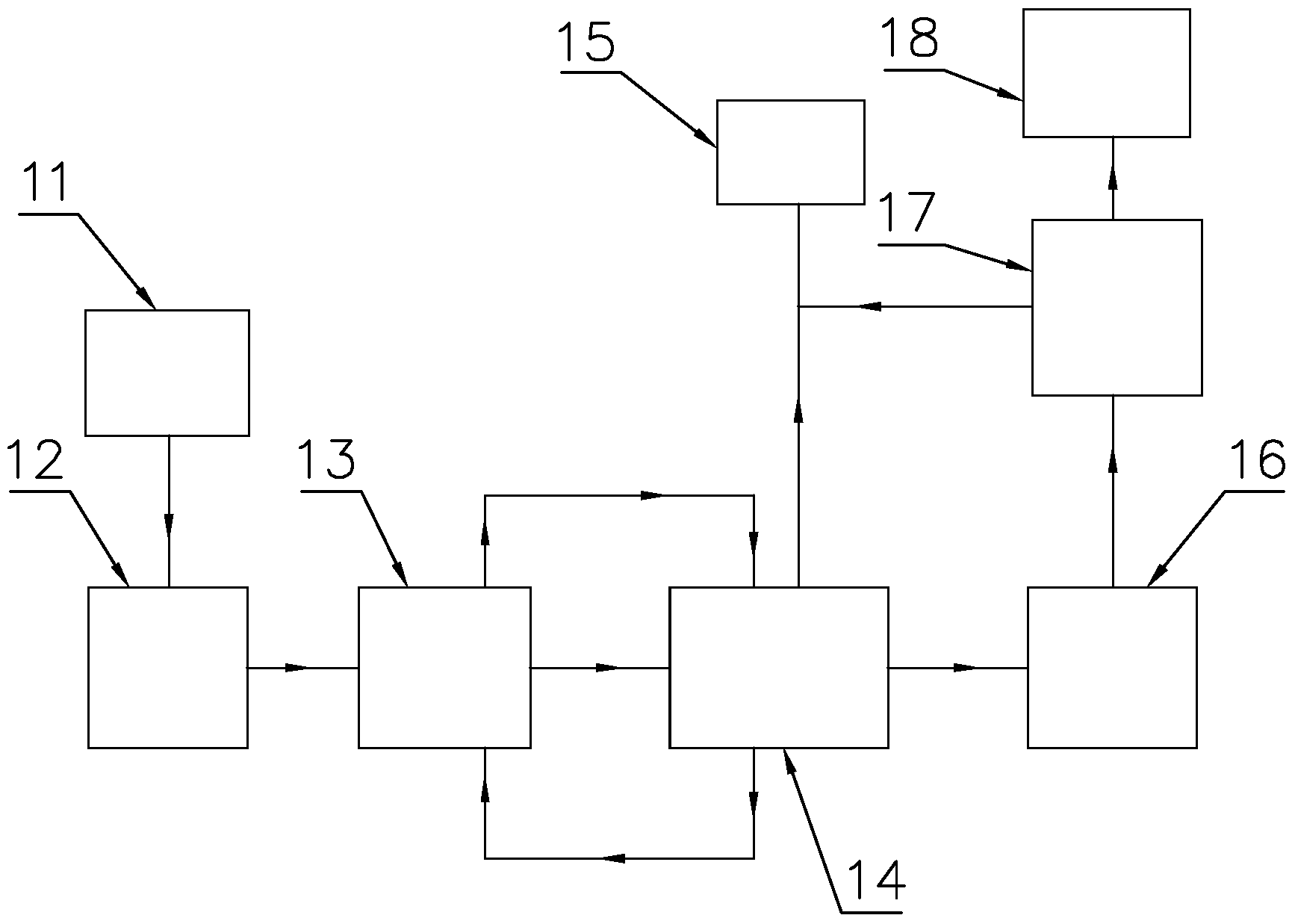

一种新型高效污泥焚烧回收利用系统，包括湿污泥接收器、污泥干化机、焚烧锅炉、脱硫除尘装置、离心风机，所述湿污泥接收器设有搅拌装置和加药装置，所述加药装置向湿污泥中加入消毒剂，搅拌装置将湿污泥和消毒剂搅拌均匀，防止滋生细菌;所述湿污泥接收器一侧设有若干排污泵，排污泵将混合均匀的湿污泥抽入污泥干化机，所述污泥干化机包括进料口、出料口、螺旋叶片，所述进料口口部设有法兰，排污泵通过法兰连接污泥干化机，污泥干化机内部设有若干螺旋叶片，螺旋叶片一侧设有出料口，螺旋叶片通过传动轴连接，所述传动轴轴端连接减速机，所述减速机一侧设有电机，污泥干化机上部设有进水口，污泥干化机下部设有出水口，所述进水口和出水口通过管道连接焚烧锅炉，焚烧锅炉中的热水形成热循环，对湿污泥进行干化，干化后的污泥作为辅助燃料加入焚烧锅炉进行焚烧，污泥实现了回收利用;所述焚烧锅炉一侧设有烟气换热器，烟气换热器对焚烧锅炉的高温烟气进行换热，余热回收利用;所述烟气换热器一侧设有脱硫除尘装置，脱硫除尘装置对低温烟气进行脱硫除尘，防止污染大气;脱硫除尘装置一侧设有离心风机，离心风机将净化后的烟气抽出，排放至大气中。
优选的，所述焚烧锅炉一侧设有粉尘回收装置，粉尘回收装置内设有抽风机，抽风机通过管道连接焚烧锅炉和脱硫除尘装置，粉尘回收装置通过抽风机将焚烧锅炉以及脱硫除尘装置产出的粉尘进行集中回收处理，收集的粉尘用于制作水泥和瓷砖等。
本实用新型与现有技术相比较有益效果表现在：1)能够实现高湿污泥烘干，回收焚烧，余热利用，无害化，防止造成环境二次污染;2)适应性强，可每天24小时连续工作，运行稳定可靠;3)污泥干化机上部设有进水口，污泥干化机下部设有出水口，所述进水口和出水口通过管道连接焚烧锅炉，焚烧锅炉中的热水形成热循环，对湿污泥进行干化，干化后的污泥作为辅助燃料加入焚烧锅炉进行焚烧，污泥实现了回收利用。
