申请日2015.02.28
公开(公告)日2015.07.22
IPC分类号B09B5/00; B09B3/00
摘要
本实用新型公开一种沼渣深度脱水处理装置，属于沼渣处理领域。该装置包括依次设置的沼渣储罐、沼渣提升泵、沼渣调理改性池、石灰储罐、O型螺旋输送机、三氯化铁溶液储罐、计量泵、压滤机进料泵、压榨脱水机、螺旋输送机;沼渣储罐内设有多层搅拌器，沼渣储罐的出渣口通过沼渣提升泵与沼渣调理改性池相连通;石灰储罐通过O型螺旋输送机与沼渣调理改性池相连通;三氯化铁溶液储罐过计量泵与沼渣调理改性池相连通;沼渣调理改性池内设桨叶式搅拌器，沼渣调理改性池的出渣口通过压滤机进料泵与压榨脱水机相连接;螺旋输送机设置在压榨脱水机出料端下方。本实用新型自动化程度高，提高了沼渣处理效率，并且沼渣封闭传输，不会对环境产生二次污染。
权利要求书

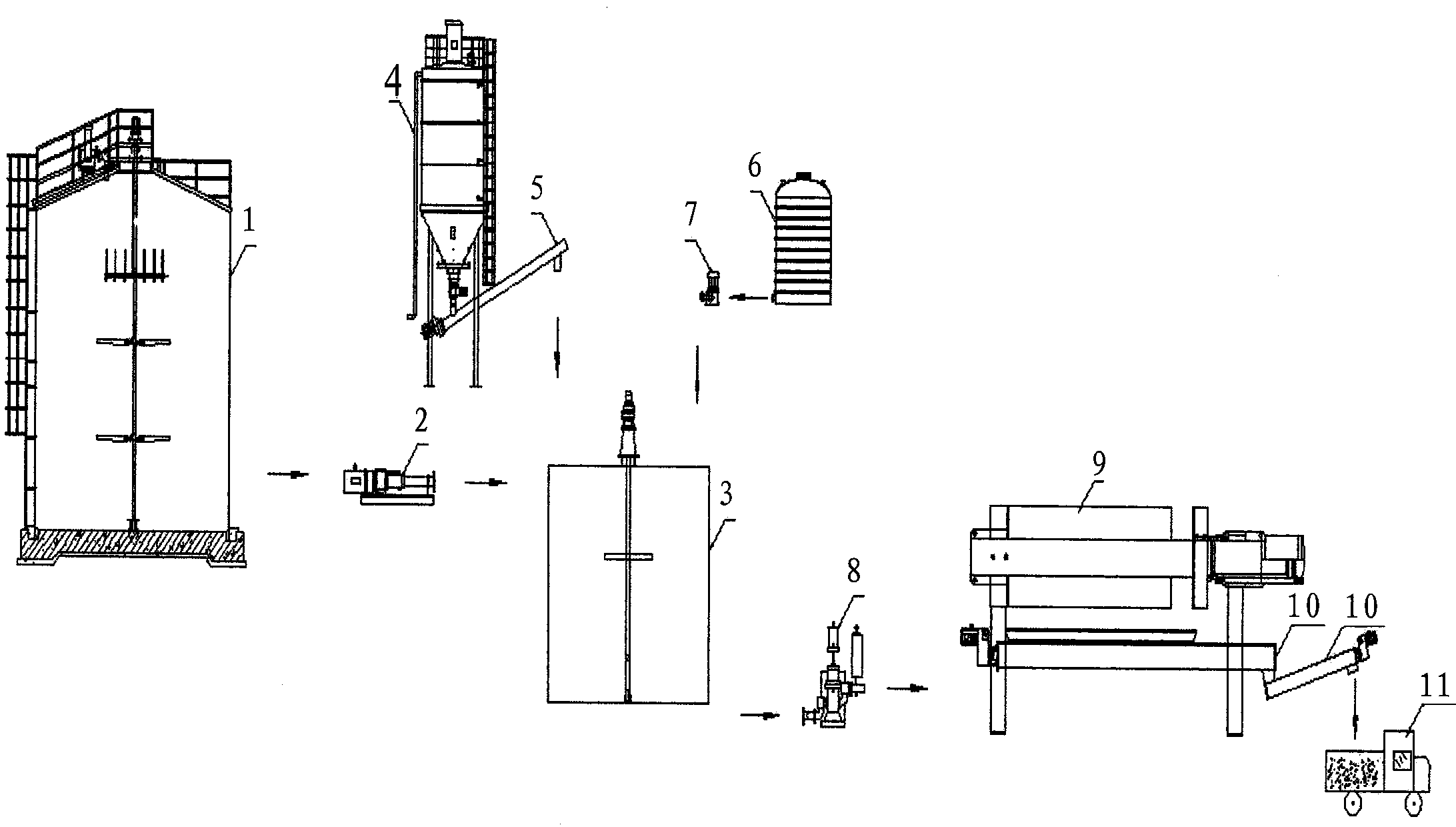

1.一种沼渣深度脱水处理装置，其特征在于：所述装置包括依次设置的沼渣储罐(1)、沼渣提升泵(2)、沼渣调理改性池(3)、石灰储罐(4)、O型螺旋输送机(5)、三氯化铁溶液储罐(6)、计量泵(7)、压滤机进料泵(8)、压榨脱水机(9)、螺旋输送机(10);所述沼渣储罐(1)内设有多层搅拌器，沼渣储罐(1)的出渣口通过沼渣提升泵(2)与沼渣调理改性池(3)相连通;所述石灰储罐(4)通过O型螺旋输送机(5)与沼渣调理改性池(3)相连通;所述三氯化铁溶液储罐(6)过计量泵(7)与沼渣调理改性池(3)相连通;所述沼渣调理改性池(3)内设桨叶式搅拌器，沼渣调理改性池(3)的出渣口通过压滤机进料泵(8)与压榨脱水机(9)相连接;所述螺旋输送机(10)设置在压榨脱水机(9)出料端下方。
2.根据权利要求1所述的沼渣深度脱水处理装置，其特征在于：所述沼渣储罐(1)包括密闭式罐体(101)和设置在罐体内的搅拌器(104)，在密闭式罐体(101)外设有垂直爬梯(108)、沼渣进口(110)和沼渣出口(109)，在密闭式罐体(101)顶部设置有正负压保护器(102)和检修爬梯(103)，所述搅拌器(104)包括竖直设置的由动力装置驱动的搅拌轴、由上至下依次安装在搅拌轴上的用于打碎浮渣的栅条(105)、以及两层桨叶(106)，所述栅条(105)设置在液面位置处，所述搅拌轴下端通过套筒(107)与罐底相结合。
3.根据权利要求1所述的沼渣深度脱水处理装置，其特征在于：所述沼渣调理改性池(3)包括密闭式密闭式池体(301)，在密闭式池体(301)内设桨叶式搅拌器(303)，所述桨叶式搅拌器(303)包括由动力装置驱动的搅拌轴，设置在搅拌轴上的桨叶(304)，所述搅拌轴下端通过套筒(305)与池底相结合，所述密闭式池体(301)上设进液口(306)、出液口(307)。
4.根据权利要求1所述的沼渣深度脱水处理装置，其特征在于：所述石灰储罐(4)为密闭式罐体(401)，在密闭式罐体(401)上设置垂直爬梯(405)和进料管(403)，在密闭式罐体(401)顶部设有除尘器(404)，在所述密闭式罐体(401)底部设置所述的O型螺旋输送机(5)、振打气体助流垫(407)和星型卸料阀(408)，所述O型螺旋输送机(5)端部设置有下料口(501)。
5.根据权利要求1所述的沼渣深度脱水处理装置，其特征在于：在所述三氯化铁溶液储罐(6)上设置有进液口(601)、液体出口(602)、人孔(603)、排气孔(604)和液位计连接口(605)。
说明书
一种沼渣深度脱水处理装置
技术领域
本实用新型涉及一种餐厨垃圾或其他有机垃圾厌氧消化后产生的沼渣的处理系统，具体说是一种沼渣深度脱水处理装置。
背景技术
餐厨垃圾是营业性宾馆、饭店及机关企事业单位食堂等产生的剩余饭菜的通称。随着我国生活水平的不断提高，餐厨垃圾的产生量与日俱增。由于餐厨垃圾含有有机物较多，如果不妥善处置，会对环境造成极大的危害，但如何较好的利用餐厨垃圾成为当前研究的热点和难点。以往，餐厨垃圾被养殖户拉走喂猪，因此产生有问题的“泔水猪”;还有被某些不良的企业用于制造地沟油，以上不管是“泔水猪”，还是地沟油，如果流通到市场上，势必对人身健康造成极大的威胁。目前，国家主导餐厨垃圾资源化处理，在全国各大城市进行了餐厨垃圾厌氧消化工程试点。但餐厨垃圾厌氧消化过程中会产生大量的含水率在97%左右的沼渣，如果不对其处理任意排放，会对环境造成二次污染：沼渣经过厌氧消化后，其有机物含量仍然较高;沼渣可以进行堆肥，但需要大量的添加物来调节其含水率和C/N比，且周期较长，同时堆肥过程中会产生臭气等污染环境和影响周围居民的生活，且产生的堆肥销路不畅等问题，限制了沼渣堆肥的推广应用。
发明内容
本实用新型的目的正是针对上述现有沼渣处理技术中所存在的不足之处而提供一种沼渣深度脱水处理装置。该装置采用固液混合搅拌、沼渣化学改性、机械固液分离过滤等过程对沼渣进行化学预处理，并采用压榨脱水机对化学改性后的沼渣进行高压压榨，将沼渣含水率降低至60%以下，可大幅度降低沼渣的含水率，减少沼渣的体积，降低其运输费用和后续处理处置的费用。该装置可以全自动化运行，所有机构均密封，保证处理车间干净良好的运行环境。
本实用新型的目的可以通过下述技术措施来实现：
本实用新型的沼渣深度脱水处理装置包括依次设置的沼渣储罐、沼渣提升泵、沼渣调理改性池、石灰储罐、O型螺旋输送机、三氯化铁溶液储罐、计量泵、压滤机进料泵、压榨脱水机、螺旋输送机;所述沼渣储罐内设有多层搅拌器，沼渣储罐的出渣口通过沼渣提升泵与沼渣调理改性池相连通，将沼渣输送至沼渣调理改性池内;所述石灰储罐通过O型螺旋输送机与沼渣调理改性池相连通，将改性剂石灰输送至所述沼渣调理改性池内;所述三氯化铁溶液储罐过计量泵与沼渣调理改性池相连通，将改性剂三氯化铁溶液输送至所述沼渣调理改性池内;所述沼渣调理改性池内设桨叶式搅拌器，沼渣调理改性池的出渣口通过压滤机进料泵与压榨脱水机相连接，即将沼渣调理改性池流出的沼渣通过压滤机进料泵输送至所述压榨脱水机内;所述螺旋输送机设置在压榨脱水机出料端下方，即通过压榨脱水机将沼渣中的水分挤出，形成含水率为60%以下的固体沼渣，固体沼渣通过设置在压榨脱水机下部的所述螺旋输送机送至固体沼渣专用运输车。
本实用新型所述的沼渣储罐包括密闭式罐体和设置在罐体内的搅拌器，在密闭式罐体外设有垂直爬梯、沼渣进口和沼渣出口，在密闭式罐体顶部设置有正负压保护器和检修爬梯，所述搅拌器包括竖直设置的由动力装置驱动的搅拌轴、由上至下依次安装在搅拌轴上的用于打碎浮渣的栅条、以及两层桨叶，所述栅条设置在液面位置处栅条，所述搅拌轴下端通过套筒与罐底相结合。
本实用新型所述的沼渣调理改性池包括密闭式密闭式池体，在密闭式池体内设桨叶式搅拌器，所述桨叶式搅拌器包括由动力装置驱动的搅拌轴，设置在搅拌轴上的桨叶，所述搅拌轴下端通过套筒与池底相结合，所述密闭式池体上设进液口、出液口。
所述石灰储罐为密闭式罐体，在密闭式罐体上设置垂直爬梯和进料管，在密闭式罐体顶部设有除尘器，在所述密闭式罐体底部设置所述的O型螺旋输送机、振打气体助流垫和星型卸料阀，所述O型螺旋输送机端部设置有下料口。
在所述三氯化铁溶液储罐上设置有进液口、液体出口、人孔、排气孔和液位计连接口。
本实用新型所述的压榨脱水机(专利号：201120381903.0)由液压缸、推板、反吹口、拉板链条、成组排列的滤板、止推板、大梁、进料口和接液翻板组成，所述止推板固定在所述大梁一端，所述液压缸驱动所述推板和所述成组排列的滤板沿所述大梁向所述止推板方向运动，所述成组排列的滤板的两侧包有滤布，当更换滤布和卸载泥饼时，所述拉板链条将成组排列的滤板依次拉开;所述压榨脱水机安装在压滤机支架上，卸载的泥饼通过设置在所述压榨脱水机下方的螺旋输送机输送至所述固体沼渣专用运输车上。
本实用新型的有益效果如下：
沼渣与改性剂在调理改性池中发生化学反应，改变沼渣的持水结构，使沼渣与沼液便于发生固液分离，便于后续的压榨脱水机对沼渣进行深度脱水处理，脱水后的沼渣通过螺旋输送机输送至固体沼渣专用运输车上外运，脱水后的沼渣可以进行堆肥，提高其经济价值。
本实用新型自动化程度高，提高了沼渣处理效率，并且沼渣在封闭的设备中传输，不会对环境产生二次污染。
