申请日2015.02.28
公开(公告)日2015.08.26
IPC分类号C02F103/20; C02F9/14
摘要
本实用新型公开了一种基于EGSB的禽畜废水排污系统，包括：EGSB厌氧反应器、外循环系统、配水系统、污泥膨胀床、活性炭过滤器、三相分离器、沉淀区、出水系统、沼气收集系统组成。该系统主要依靠颗粒污泥来处理废水，废水由底部的布水器进入反应器，通过富含厌氧菌的污泥区，在厌氧菌的作用下，COD大量去除，同时产生大量沼气，在反应器的顶部通过三相分离器的作用，气体进入沼气收集系统，出水经过活性炭过滤器排出，污泥则沉降回污泥区。该实用新型提供了一种高效的、处理效果好的禽畜养殖废弃物处理系统，主要对EGSB废水处理系统进行改进，将改进过的装置用来禽畜废水处理。
权利要求书
1.一种基于EGSB的禽畜废水排污系统，其特征在于：包括：EGSB厌氧反应器、外循环系统、配水系统、污泥膨胀床、活性炭过滤器、三相分离器、沉淀区、出水系统、沼气收集系统、加热循环系统、连接管道阀门以及设备支架组成;所述的EGSB厌氧反应器是一个有机玻璃材质的长方体罐体，有效容积为240L，其中还配有加热保温循环系统，所述的加热保温循环系统设置有温度控制仪，安装在罐体的内部;所述的外循环系统设置在罐体进水口的外部;所述的配水系统包括进水提升泵和布水器，所述的进水提升泵采用的是流量智能蠕动泵，其设置有流量控制、显示并带有外控模拟接口及外控数字通讯接口，分别与在线pH计，在线ORP计和湿式气体流量计连接;所述的布水器上带有四个旋转叶片，安装在罐体最下方的进水口处;所述的污泥膨胀床设置在配水系统的上方;所述的三相分离器设置在罐体的顶部;所述的活性炭过滤器设置在出水系统的出水口，所述的出水系统设置在罐体顶部三相分离器的左边;所述的沼气收集系统为一个金属筒体，安置在罐体的顶端外部，由管道相接;所述的沉淀区设至在三相分离器和污泥膨胀床的中间。
2.根据权利要求1所述的一种基于EGSB的禽畜废水排污系统，其特征在于：所述的污泥膨胀床是一个装满了富含厌氧菌污泥的反应器，污泥需处于充分的膨胀状态。
3.根据权利要求1所述的一种基于EGSB的禽畜废水排污系统，其特征在于：所述的活性炭过滤器是一个带有活性炭包的网状漏斗， 将其安装在出水口，用来吸附污水中的游离分子及去除废水中的异味。
4.根据权利要求1所述的一种基于EGSB的禽畜废水排污系统，其特征在于：所述的三相分离器是一个进口三个出口的分离器，三个出口分别是污泥出口、污水出口和沼气出口。
5.根据权利要求1所述的一种基于EGSB的禽畜废水排污系统，其特征在于：所述的外循环系统包括外循环水泵和外循环流量计，所述的外循环水泵是单向、304耐腐泵，外循环流量计为管道流量计;外循环水泵需保证在运行中维持上升流速在6～12m/h，使颗粒污泥处于悬浮状态。
说明书
一种基于EGSB的禽畜废水排污系统
技术领域
本实用新型属于一种环保设备，具体而言涉及一种厌氧生物反应器，具 体涉及一种基于EGSB的禽畜废水排污系统。
背景技术
现代社会中环境污染日趋严重，环境的治理与保护已成为刻不容 缓的社会责任。现代的禽畜养殖业，如果不做有效处理而直接排放到 环境，将会严重危害环境，加重环境污染。从废水系统中分离出或除 去污染物的问题已经困扰本领域多年。起初，废水处理系统只是简单 的将粪便和污水分离开，然后简单的对污水进行处理，就进行水资源 的重新利用，并没有对污水引起重视。随着人们对于水质质量要求的 不断提高，人们采用了化学絮凝方法来进行污水处理，在废物处理系 统中使用单一的化学絮凝方法处理禽畜废弃物并不理想，处理质量达 不到生产需求。
发明内容
(一)要解决的技术问题
本实用新型专门对分离出的污水进行操作，主要利用三相分离器 将污水中的杂质进行分离，然后再将分离过后的物质进行回收利用。 经过活性炭过滤器吸附污水中的游离分子等有害物质，还去除了污水 中的异味。使处理过后的污水能够进行循环利用。
(二)技术方案

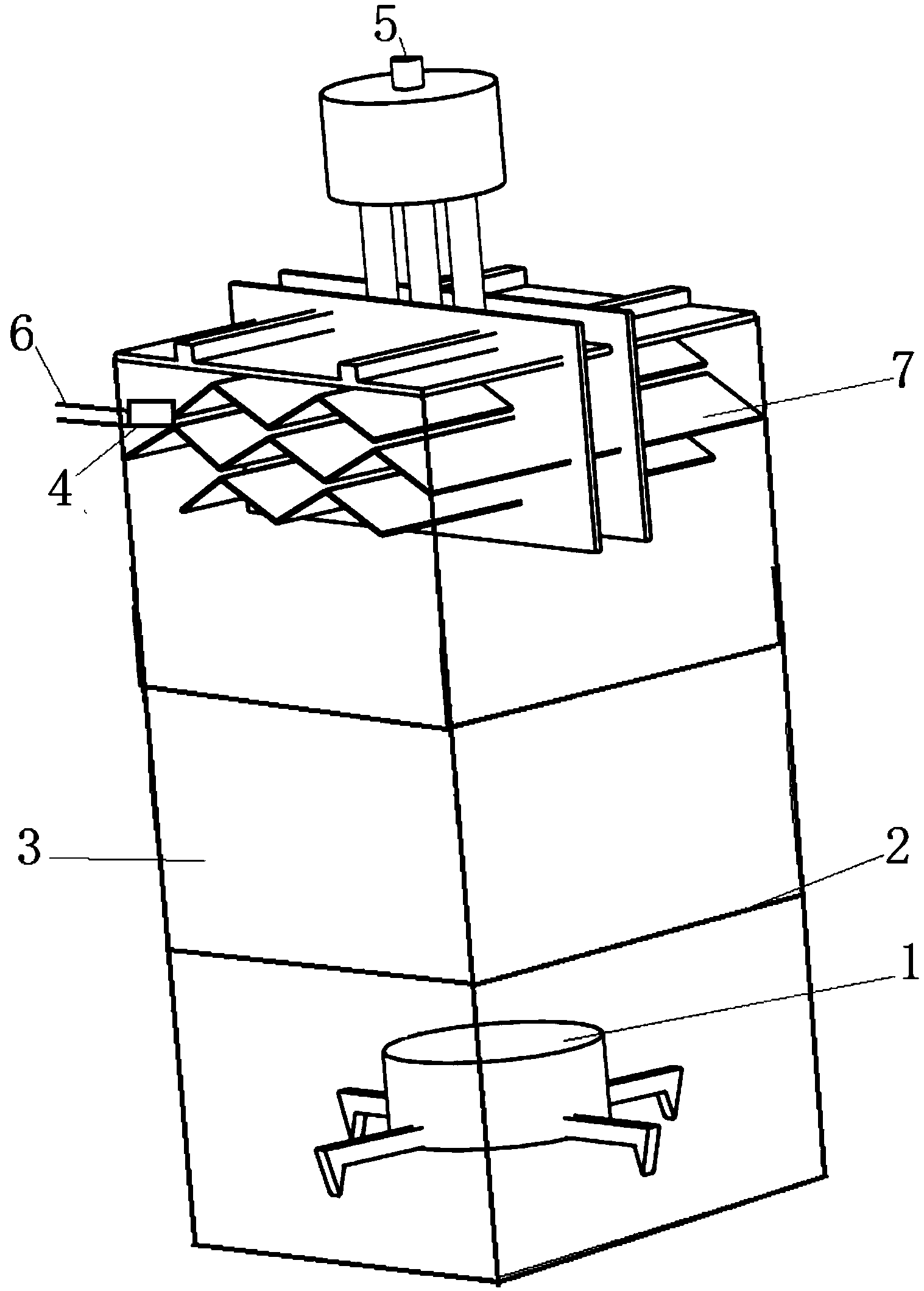

一种基于EGSB的禽畜废水排污系统，其特征在于：包括：EGSB 厌氧反应器、外循环系统、配水系统、污泥膨胀床、活性炭过滤器、 三相分离器、沉淀区、出水系统、沼气收集系统、加热循环系统、连 接管道阀门以及设备支架组成;所述的EGSB厌氧反应器是一个有机 玻璃材质的长方体罐体，有效容积为240L，其中还配有加热保温循 环系统，所述的加热保温循环系统设置有温度控制仪，安装在罐体的 内部;所述的外循环系统设置在罐体进水口的外部;所述的配水系统 包括进水提升泵和布水器，所述的进水提升泵采用的是流量智能蠕动 泵，其设置有流量控制、显示并带有外控模拟接口及外控数字通讯接 口，分别与在线PH计，在线ORP计和湿式气体流量计连接;所述的 布水器上带有四个旋转叶片，安装在罐体最下方的进水口处;所述的 污泥膨胀床设置在配水系统的上方;所述的三相分离器设置在罐体的 顶部;所述的活性炭过滤器设置在出水系统的出水口，所述的出水系 统设置在罐体顶部三相分离器的左边;所述的沼气收集系统为一个金 属筒体，安置在罐体的顶端外部，由管道相接;所述的沉淀区设至在 三相分离器和污泥膨胀床的中间。
进一步的，所述的颗粒污泥膨胀床是一个装满了富含厌氧菌污泥 的反应器，污泥需处于充分的膨胀状态。
进一步的，所述的活性炭过滤器是一个带有活性炭包的网状漏 斗，将其安装在出水口，用来吸附污水中的游离分子等有害物质及去 除废水中的异味。
进一步的，所述的三相分离器是一个进口三个出口的分离器，三 个出口分别是污泥出口、污水出口和沼气出口。
进一步的，所述的外循环系统包括外循环水泵和外循环流量计， 所述的外循环水泵是单向、304耐腐泵，外循环流量计为管道流量计; 外循环水泵需保证在运行中维持上升流速在6～12m/h，使颗粒污 泥处于悬浮状态。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新 型相比较于传统的工艺处理有很多的优点:如设备简单，占地面积少， 设备维护简单;而且产生的污泥量少，且污泥的含水率低，易于处理; 污泥还可以作为农田有机肥料，作一个回收利用。本实用新型的操作 比较简单，具有流程短，运行成本低，负荷小，效果明显等诸多优点。 还可应用于高浓度的可生化、不可生化的有机废水的处理。另外沼气 收集系统把收集的沼气也可以做燃气使用。而且经过活性炭过滤器吸 附废水中的游离分子等有害物质，还去除了废水中的异味。使处理过 后的废水能够进行循环利用。
