工业废水回收再利用判定循环系统

发布时间:2018-4-21 11:23:23  中国污水处理工程网

  申请日2015.06.28

  公开(公告)日2015.11.25

  IPC分类号G01N33/18; C02F1/00

  摘要

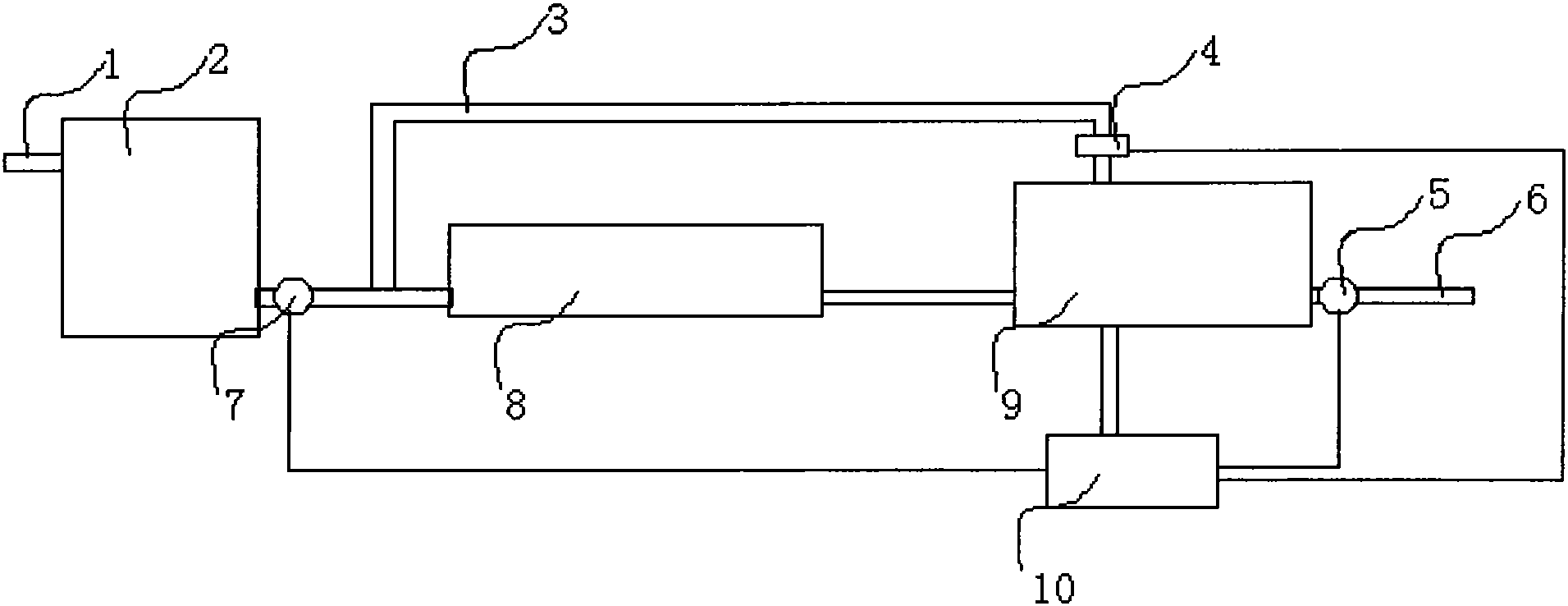

  本实用新型涉及废水处理技术领域,特别是指一种工业废水回收再利用判定循环系统,包括废水处理单元,还包括第一蓄水箱、第二蓄水箱和水成分检测单元,所述第一蓄水箱、废水处理单元、第二蓄水箱依次通过通水管道连接,所述水成分检测单元与第二蓄水箱相连接,用于检测经废水处理单元处理后的水是否符合排出标准,所述第二蓄水箱设有排水口,所述排水口处设有第一电磁阀,所述第一蓄水箱与废水处理单元之间的通水管道上设有第二电磁阀,所述第二蓄水箱通过回流管道连通至废水处理单元,所述回流管道上设有回流泵,所述水成分检测单元分别于第一电磁阀、第二电磁阀、回流泵电连接。

  权利要求书

  1.一种工业废水回收再利用判定循环系统,包括废水处理单元,其特征 在于,还包括第一蓄水箱、第二蓄水箱和水成分检测单元,所述第一蓄水箱、 废水处理单元、第二蓄水箱依次通过通水管道连接,所述水成分检测单元与第 二蓄水箱相连接,用于检测经废水处理单元处理后的水是否符合排出标准,所 述第二蓄水箱设有排水口,所述排水口处设有第一电磁阀,所述第一蓄水箱与 废废水处理单元之间的通水管道上设有第二电磁阀,所述第二蓄水箱通过回流 管道连通至废废水处理单元,所述回流管道上设有回流泵,所述水成分检测单 元分别于第一电磁阀、第二电磁阀、回流泵电连接。

  2.根据权利要求1所述的一种工业废水回收再利用判定循环系统,其特 征在于,所述第一蓄水箱上设有废水进口。

  说明书

  一种工业废水回收再利用判定循环系统

  技术领域

  本实用新型涉及废水处理技术领域,特别是指一种工业废水回收再利用判 定循环系统。

  背景技术

  目前,国内工业日益发达,产生工业废水的量也越来越多。由于废水对环 境的影响非常大,所以工业废水排出时,首先都会进行废水处理,但是废水量 较大,并且里面所含的化学成分的浓度也不一样,一般都会进行多次废水处理, 经过多套废水处理系统进行多次废水处理,则大大增加了废水处理的成本,如 果废水所含化学成分浓度较低,只需进行一次废水处理即可,但却进行了多次 废水处理,则降低了废水处理的效率。

  实用新型内容

  本实用新型要解决的技术问题是提供一种工业废水回收再利用判定循环 系统,降低了废水处理成本,提高了废水处理的效率。

  为解决上述技术问题,本实用新型的实施例提供一种工业废水回收再利用 判定循环系统,包括废水处理单元,还包括第一蓄水箱、第二蓄水箱和水成分 检测单元,所述第一蓄水箱、废水处理单元、第二蓄水箱依次通过通水管道连 接,所述水成分检测单元与第二蓄水箱相连接,用于检测经废水处理单元处理 后的水是否符合排出标准,所述第二蓄水箱设有排水口,所述排水口处设有第 一电磁阀,所述第一蓄水箱与废废水处理单元之间的通水管道上设有第二电磁 阀,所述第二蓄水箱通过回流管道连通至废废水处理单元,所述回流管道上设 有回流泵,所述水成分检测单元分别于第一电磁阀、第二电磁阀、回流泵电连 接。

  作为优选,所述第一蓄水箱上设有废水进口。

  本实用新型的上述技术方案的有益效果如下:结构简单,技术合理,操作 方便,通过对经处理后的废水进行检测,通过检测结果觉得经处理后的废水进 行回收二次废水处理或则排放,降低了废水处理成本,提高了废水处理的效率, 并且能保证废水处理的质量。
