申请日2015.10.14
公开(公告)日2016.02.24
IPC分类号C02F11/02; C02F11/12
摘要
本实用新型公开了一种减少活性污泥产生的装置，包括曝气池、第一沉淀器、循环路径、增溶处理器和第一返回路线;其中，所述曝气池对有机废水进行有氧生物处理;所述第一沉淀器用来和曝气池相连，把污水分离成净化水和污泥;所述循环路径连接于第一沉淀器的污泥出口与曝气池入口之间，用于从所属第一沉淀器返回一部分的污泥到曝气池中;所述增溶处理器，连接到第一沉淀器，用于增溶剩余部分的污泥;所述第一返回路线连接于增溶处理器与曝气池入口之间，用于将增溶处理后的溶液返回曝气池中。本实用新型通过加热增溶处理装置，增加剩余污泥的溶解度，能够有效减少剩余污泥的产生。
权利要求书
1.一种减少活性污泥产生的装置，其特征在于：包括曝气池、第一沉淀器、循环路径、增溶处理器和第一返回路线;
其中，
所述曝气池对有机废水进行有氧生物处理;
所述第一沉淀器用来和曝气池相连，把污水分离成净化水和污泥;
所述循环路径连接于第一沉淀器的污泥出口与曝气池入口之间，用于从所属第一沉淀器返回一部分的污泥到曝气池中;
所述增溶处理器，连接到第一沉淀器，用于增溶剩余部分的污泥;
所述第一返回路线连接于增溶处理器与曝气池入口之间，用于将增溶处理后的溶液返回曝气池中。
2.根据权利要求1所述的装置，其特征在于：在第一沉淀器和增溶处理器之间加入一个热交换器，用来加热从沉淀器出来的污泥。
3.根据权利要求1所述的装置，其特征在于：还包括一个第二沉淀器，置于第一返回路线上，用于从增溶处理器分离处理过的增溶溶液，形成净化水，剩余污泥一起返回到曝气池中。
4.根据权利要求3所述的装置，其特征在于：还包括第二返回路线，用于从第二沉淀装器中返回一部分的剩余污泥到第一沉淀装器中。
说明书
一种减少活性污泥产生的装置
技术领域
本实用新型涉及一种处理活性污泥的装置。
背景技术
好氧生物处理方法被广泛应用于污泥处理过程中，有机物水流通过一个曝气池进行有氧生物处理。这个阶段往往忽视污水中的污泥处理，而污水中剩余的活性污泥会对后继处理带来很大的影响，最终影响处理后的水的品质。
实用新型内容
本实用新型的目的在于针对现有技术的不足，提供了一种当处理有机污水时，能够减少剩余污泥的产生的方法;
本实用新型的另一个目的是提供上述方法所用装置。
本实用新型的目的通过以下技术方案来具体实现：

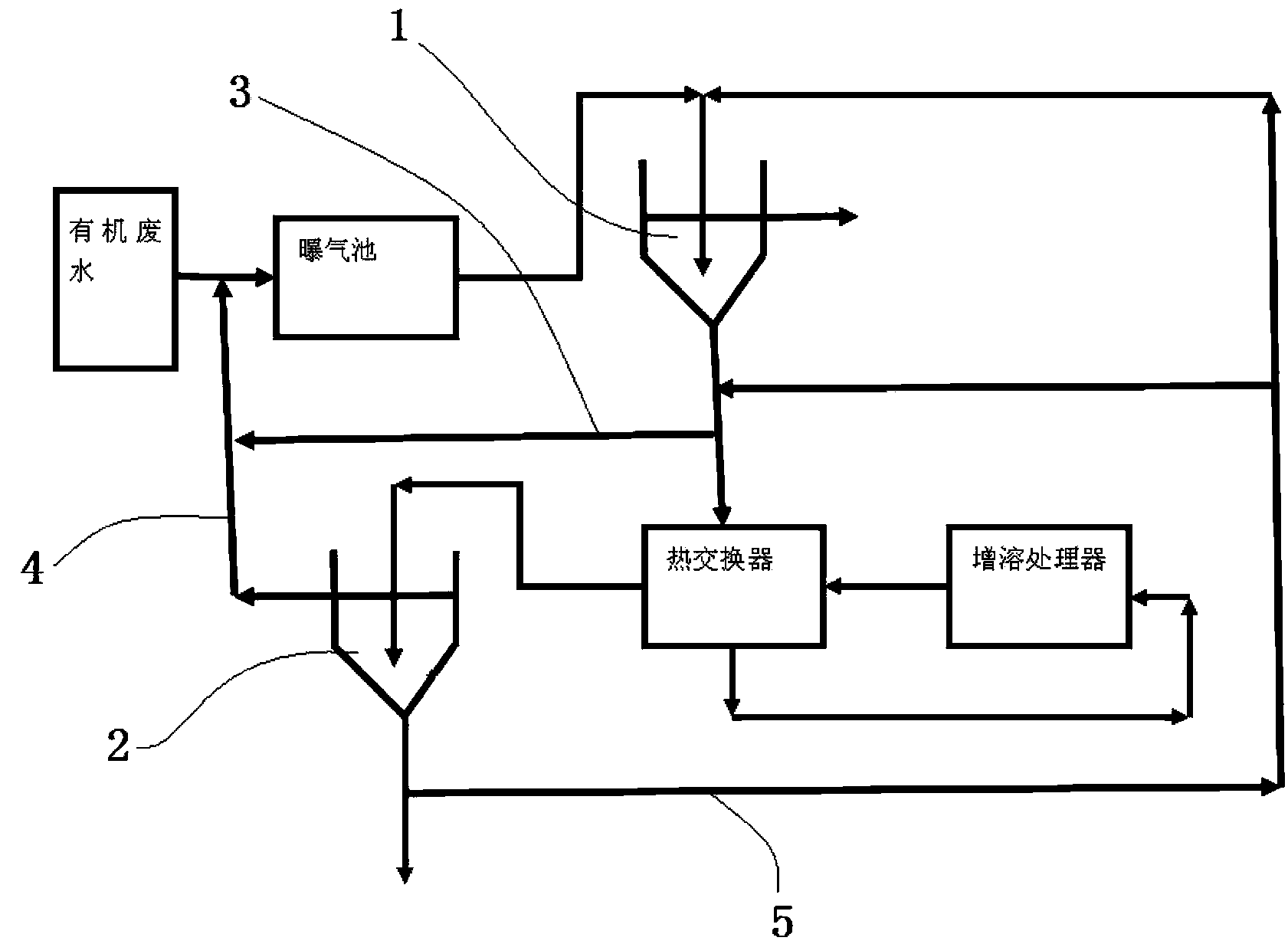

一种减少活性污泥产生的装置，包括曝气池、第一沉淀器、循环路径、增溶处理器和第一返回路线;
其中，
所述曝气池对有机废水进行有氧生物处理;
所述第一沉淀器用来和曝气池相连，把污水分离成净化水和污泥;
所述循环路径连接于第一沉淀器的污泥出口与曝气池入口之间，用于从所属第一沉淀器返回一部分的污泥到曝气池中;
所述增溶处理器，连接到第一沉淀器，用于增溶剩余部分的污泥;
所述第一返回路线连接于增溶处理器与曝气池入口之间，用于将增溶处理后的溶液返回曝气池中。
进一步的，在第一沉淀器和增溶处理器之间加入一个热交换器，用来加热从沉淀器出来的污泥。
进一步的，还包括一个第二沉淀器，置于第一返回路线上，用于从增溶处理器分离处理过的增溶溶液，形成净化水，剩余污泥一起返回到曝气池中。
进一步的，还包括第二返回路线，用于从第二沉淀装器中返回一部分的剩余污泥到第一沉淀装器中。
一种减少活性污泥产生的装置，其特征在于：采用上述的装置，具体步骤为：
1)将有机废水在曝气池中进行好氧生物处理后进入第一沉淀器中形成净化水和污泥;
2)将第一沉淀器分离的部分污污利用循环路径返回曝气池中;
3)通过增溶处理器，将第一沉淀器中残留的剩余污泥进行增溶;
4)通过第一返回路线返回增溶处理后的溶液到曝气池中。
优选的，通过热交换器，用来将从第一沉淀装器中出来的污泥和从增溶处理器出来的增溶溶液加热。
优选的，在增溶处理器中处理过的溶液在第二沉淀装器中被分为返回到曝气池中的处理水和污泥。
进一步优选的，增溶处理器在50?90℃的温度下操作。
本实用新型有益效果：
本实用新型提供的一种污水处理过程，减少活性污泥产生的方法和装置，比一般的装置多加入了增溶处理装置和第二沉淀装置，能够有效减少污水处理过程中活性污泥的产生量。
根据本实用新型处理方法和装置，有机废水进行好氧生物处理，处理后的溶液被分离成净化水和污泥，并且过量的污泥在高温状态下溶解，再次进行有氧的生物处理，以此循环。
本实用新型的优点有：
(1)剩余污泥被溶解后，进行有氧的生物处理。因此，产生的剩余污泥的量可大大降低。尽可能地避免浓缩，消化，脱水，堆肥，和焚烧剩余污泥的步骤。因此，可以简化设备，减少成本。
(2)第二沉淀器是用来在返回路线上，通过加溶处理装置返回溶解后的溶液到曝气池中，能够防止不溶性无机物过度积累，这又导致每单位活性污泥量的减少。因此，当灰分含量过量40%，一部分污泥可作为剩余污泥除去。所以，每单位污泥的活性没有降低。
(3)即使产生剩余污泥，可以轻易地进行沉淀，因为剩余污泥有不溶气体和优良沉淀特性，通过增溶处理装置作用的传递相当于一个高温容器。此外，由于过量的污泥穿过高温容器，病原菌被破坏。因此，少量的不同细菌的存在，可使得堆肥迅速地进行。
(4)一部分的剩余污泥通过返回路线返回到第一沉淀器中。生物不可分解物可以进一步通过增溶处理装置分解。因此，剩余污泥的浓度可以被进一步的控制。
(5)具有用于加热剩余污泥的加热交换器结构，它是固-液通过与处理过的溶液利用增溶处理装置溶解沉淀分离，可以尽可能地减少热损失。
