申请日2015.03.26
公开(公告)日2015.07.29
IPC分类号C02F9/08
摘要
本实用新型属于水处理技术领域，尤其涉及一种野外活动型生活水处理设备，其共有四部分工艺模块组成，自动卸水工艺模块、自动制水模块、恒压供水及灭菌模块、智能控制系统模块，所述自动卸水工艺模块、自动制水模块与恒压供水及灭菌模块依次连接，所述智能控制系统模块对其它三个模块进行自动控制。本实用新型为可车载，以工艺模块形式组成的多元化水处理设备，适用于野外生活用饮水井、江水、湖水，可高效滤除微小悬浮物等有害物质，使原水通过净化水处理达到安全生活用水标准。

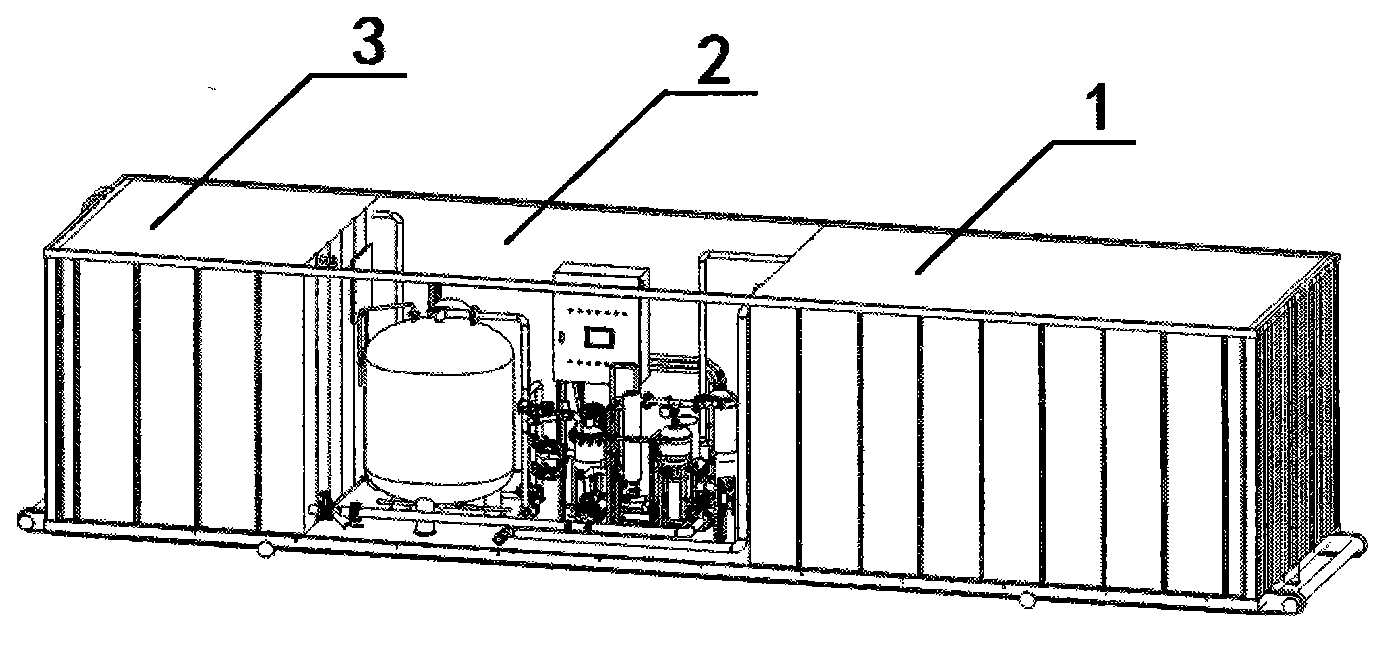

摘要附图
权利要求书
1.一种野外活动型生活水处理设备，其特征在于，共有四部分工艺模块组成， 自动卸水工艺模块、自动制水模块、恒压供水及灭菌模块、智能控制系统模块， 所述自动卸水工艺模块、自动制水模块与恒压供水及灭菌模块依次连接，所述 智能控制系统模块对其它三个模块进行自动控制。
2.如权利要求1所述的野外活动型生活水处理设备，其特征在于，所述自动卸 水工艺模块，包括原水箱和卸水管路，在卸水管路上设有原水入口、给水阀、Y 型过滤器、上水泵、止回阀压力开关、原水箱入口，卸水管路末端即原水箱入 口与原水箱连接。
3.如权利要求1或2所述的野外活动型生活水处理设备，其特征在于，所述自 动制水模块，主要由Y型过滤器、原水泵、自清洁过滤器、多介质过滤器、布 袋过滤器及制水管路组成，所述制水管路上设有给水阀、压力传感器、流量计、 止回阀、电磁阀、电动阀，原水箱出口连接原水泵入口，制水管路末端即净化 水出口连接至净化水箱。
4.如权利要求3所述的野外活动型生活水处理设备，其特征在于，所述恒压供 水及灭菌模块，包括净化水箱和供水管路，所述供水管路上主要设有变频供水 泵、紫外线杀菌灯、稳压桶、布袋过滤器，以及所述供水管路上还设有止回阀、 流量计，净化水外供出口，所述变频供水泵入口连接净化水箱。
说明书
一种野外活动型生活水处理设备
技术领域
本实用新型属于水处理技术领域，尤其涉及一种野外活动型生活水处理设 备。
背景技术
水处理是通过物理、化学和生物等手段，调整水质，使水质达标，以满足 生产和生活需要的全过程。水处理领域涉及的范围分为自来水的生产及供应， 污水处理及其再生利用，其他水处理、利用与分配等三大类。其中物理制水方 式有多介质吸附过滤、膜法水处理(微滤(MF)、超滤(UF)、纳滤(NF)、反渗 透(RO))两大类，本实用新型采用的是多介质吸附与反渗透(RO)组合的物理 方法，实现原水处理净化的工艺手段。
发明内容
本实用新型开发的目的，是要解决野外施工作业的生活用水、突发事件如 洪涝灾害、地震灾害等应急短期生活安全用水而设计，所使用水源一般都为自 然水体，如河水，井水，池塘水等。
本实用新型的技术方案如下：
一种野外活动型生活水处理设备，共有四部分工艺模块组成，自动卸水工 艺模块、自动制水模块、恒压供水及灭菌模块、智能控制系统模块，所述自动 卸水工艺模块、自动制水模块与恒压供水及灭菌模块依次连接，所述智能控制 系统模块对其它三个模块进行自动控制。
所述自动卸水工艺模块，包括原水箱和卸水管路，在卸水管路上设有原水 入口、给水阀、Y型过滤器、上水泵、止回阀压力开关、原水箱入口，卸水管路 末端即原水箱入口与原水箱连接。
所述自动制水模块，主要由Y型过滤器、原水泵、自清洁过滤器、多介质 过滤器、布袋过滤器及制水管路组成，所述制水管路上设有给水阀、压力传感 器、流量计、止回阀、电磁阀、电动阀，原水箱出口连接原水泵入口，制水管 路末端即净化水出口连接至净化水箱。
所述恒压供水及灭菌模块，包括净化水箱和供水管路，所述供水管路上主 要设有变频供水泵、紫外线杀菌灯、稳压桶、布袋过滤器，以及所述供水管路 上还设有止回阀、流量计，净化水外供出口，所述变频供水泵入口连接净化水 箱。
自动卸水工艺模块，该工艺模块有两台卧式上水泵、及上水工艺管路组成， 主要作用是给原水箱上水，该工艺模块提供两种卸水方案;
1、原水无驱动能力可用上水泵自动给水原水箱上水;
2、原水有驱动能力可用上水管路上水无需启动上水泵，且该工艺配有管路 上水自动控制接点(电气联锁控制接点)。
自动制水模块，由Y型过滤器、原水泵、自清洁过滤器、多介质过滤器、 布袋过滤器组成，其功能分别为：
Y型过滤器：过滤较大颗粒的泥沙等悬浮物，颗粒大小≥100mg/L;
立式原水泵：提供制水动力;
自清洁过滤器：过滤悬浮物颗粒≤80mg/L;
自动供水工艺模块，主要是外输生活用水或饮用水的驱动装置，主要由变 频供水泵、紫外线杀菌灯、稳压桶、布袋过滤器、工艺管路组成，其功能分别 为;
变频供水泵：提供外输生活用水驱动力，可根据外输管路的压力损失情况， 设定适合供水压力，供水泵在系统控制下按设定压力恒压供水。
紫外线杀菌灯：对已制成的生活用水或饮用水再次进行杀菌灭活，保证外 输用水的安全性。
稳压桶：减缓外输供水是流水对工艺管路和设备的冲击，降低水锤现象对 仪器仪表的的损伤。
布袋过滤器：再次过滤已制生活用水或纯净水中的悬浮物。
本实用新型为可车载，以工艺模块形式组成的多元化水处理设备，适用于 野外生活用饮水井、江水、湖水，可高效滤除微小悬浮物等有害物质，使原水 通过净化水处理达到安全生活用水标准。
