申请日2015.03.26
公开(公告)日2015.07.01
IPC分类号C02F11/12
摘要
本发明属于污泥处理领域，具体涉及一种污泥高干脱水压滤机的导水卸饼装置，一种污泥高干脱水压滤机的导水卸饼装置，包括设置在压滤机滤板组件下方的导槽，所述导槽是由柔性防水面料制成的兜状结构，所述导槽的槽底两端高低斜向布置，所述导槽的槽口为开合式设置，当导槽槽口打开时，导槽能够承接压滤机上掉落的物质，当导槽槽口闭合式，导槽能够避让压滤机上掉落的物质。本发明的污泥高干脱水压滤机导水卸饼装置摒弃了原来通用导水卸饼装置结构，采用开合设置的柔性防水导槽，导水、卸泥通道分开，导水过程中水滴不飞溅，保证了泥饼的脱水质量，同时降低了设备成本。

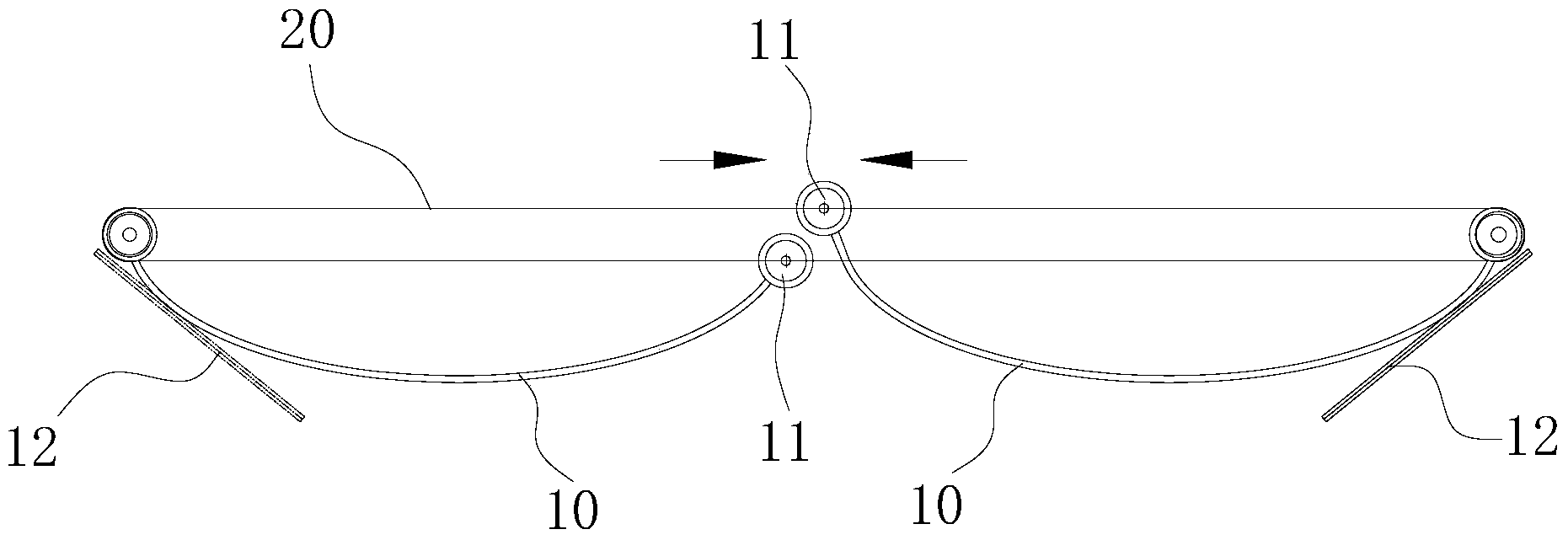

摘要附图
权利要求书
1.一种污泥高干脱水压滤机的导水卸饼装置，其特征在于：包 括设置在压滤机滤板组件下方的导槽(10)，所述导槽(10)是由 柔性防水面料制成的兜状结构，所述导槽(10)的槽底两端高低斜 向布置，所述导槽(10)的槽口为开合式设置，当导槽(10)槽口 展开时，导槽(10)能够承接压滤机上掉落的物质，当导槽(10) 槽口闭合式，导槽(10)能够避让压滤机上掉落的物质。
2.根据权利要求1所述的污泥高干脱水压滤机的导水卸饼装置， 其特征在于：所述导槽(10)展开时为截面呈U型的条槽结构，所 述导槽(10)的其中一条长边固定设置，另一条长边相对于所述固 定长边开合式设置。
3.根据权利要求2所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述导槽(10)并排设置有两条，所述两条导槽(10)的外 侧长边固定设置，两导槽(10)的内侧长边相对于各自导槽(10)的外 侧长边开合式设置，且当两导槽(10)同时展开时，两导槽(10)内侧 部分区域上下重合。
4.根据权利要求3所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述两导槽(10)的内侧长边分别固定在两根相互平行且水 平设置的横杆(11)上，所述两横杆(11)沿垂直于自身轴线的水平方 向开合设置，当两导槽(10)同时展开时，两横杆(11)一高一低上下 重叠设置。
5.根据权利要求4所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述两横杆(11)同步反向运动设置，所述导槽(10)的至 少其中一端设有水平传动链(20)，传动链(20)的上层链体与其中一 根横杆(11)的端部相连，传动链(20)的下层链体与另一横杆(11) 的端部相连。
6.根据权利要求5所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述两导槽(10)下方还设有两块导料板(12)，所述两块 导料板(12)分置于两导槽(10)的槽底外侧，所述两导料板(12)自 上而下呈收口状设置。
7.根据权利要去6所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述导槽(10)的一端设有接水槽(30)，所述接水槽(30) 位于导槽(10)槽底较低的一端。
8.根据权利要求7所述的污泥高干脱水压滤机的导水卸饼装置，其 特征在于：所述导槽(10)采用橡胶皮制成，橡胶皮厚度为3-5mm。
说明书
污泥高干脱水压滤机的导水卸饼装置
技术领域
本发明属于污泥处理领域，具体涉及一种污泥高干脱水压滤机的导 水卸饼装置。
背景技术
在污泥处理领域，经处理后的泥浆最终需要进行高干脱水使干湿物 质分离，以便于后续的填埋或回收利用。现有技术中通常采用压滤机对 泥浆进行脱水，压滤机的主要结构包括多层叠合设置的压滤板组件，各 压滤板组件竖直放置，各压滤板组件之间形成的空腔即构成挤压腔。脱 水时，现将泥浆灌入挤压腔内，然后对压滤板施压，泥浆中的水分会从 压滤板上设置的孔隙溢出，并最终从压滤板下方流出。脱水完成后，将 各层压滤板组件分离，挤压腔中脱水后形成的泥饼掉落至压滤机下方。 从上述结构及工作过程可以看出，脱水时溢出的水分和脱水后形成的泥 饼均从压滤机下方出料，为了防止落料时泥饼与水分再次混合，就必须 设置相应的导水卸料装置将水分和泥饼分开输送。现有技术中的导水卸 饼装置如图1、2所示，其主要结构包括两块对开式设置的翻板a1、a2， 翻板a1、a2两侧设有两条水槽b1、b2，当设备处于脱水工位时，两翻 板a1、a2形成如图1所示的屋顶式结构，使压滤机中溢出的水分沿翻 板a1、a2流淌至水槽b1、b2中;当设备处于卸料工位时，两翻板a1、 a2形成如图2所示的漏斗状结构，使泥饼落入翻板a1、a2下方设置的 输送带上。然而，上述导水卸料装置的缺陷在于：首先，脱水时溢出的 水流和卸料时掉落的泥饼均与翻板的上板面接触，因此当翻板从引导水 流切换至引导泥饼时，泥饼会不可避免的沾上大量水分，影响脱水效果， 同样的，当翻板从引导泥饼切换至引导水流时，翻板上粘附的泥土会随 水流进入排水系统，导致排水系统污损、堵塞;另外，上述翻板a1、a2 和水槽b1、b2均由金属材料焊接而成，导流时容易产生溅射现象，而 且长时间使用后会被严重锈蚀，导致漏水，严重影响现场的生产环境。
发明内容
本发明的目的是提供一种防渗漏同时能够避免泥饼与水分二次接 触的污泥高干脱水压滤机的导水卸饼装置。
为实现上述目的，本发明提供了以下技术方案：一种污泥高干脱水 压滤机的导水卸饼装置，包括设置在压滤机滤板组件下方的导槽，所述 导槽是由柔性防水面料制成的兜状结构，所述导槽的槽底两端高低斜向 布置，所述导槽的槽口为开合式设置，当导槽槽口打开时，导槽能够承 接压滤机上掉落的物质，当导槽槽口闭合式，导槽能够避让压滤机上掉 落的物质。
本发明的技术效果在于：本发明的污泥高干脱水压滤机导水卸饼 装置摒弃了原来通用导水卸饼装置结构，采用开合设置的柔性防水导 槽，导水、卸泥通道分开，导水过程中水滴不飞溅，保证了泥饼的脱水 质量，同时降低了设备成本。
