申请日2015.10.14
公开(公告)日2016.03.30
IPC分类号A61L9/20; A61L9/16; A61L9/00; A61L101/04
摘要
一种可处理医疗机构污废水的装置，属于环保设备技术领域，其特征是：在UV光解杀菌分解区顶端开有需处理的气体入口，在UV光解杀菌分解区中部安装有数组UV光解组件，数组UV光解组件的下部安装有导流板，导流板的下部设有光解联箱+集水箱，在光解联箱+集水箱底部开有与喷淋吸附反应区连通的UV光解排水管，在喷淋吸附反应区上部设有喷淋液喷嘴，在活性炭吸附区中部安装有活性炭滤料层，上部安装有活化洗涤活性炭喷嘴。有益效果是：采用一体化设计，有机的把UV光解，喷淋洗涤、活性炭吸附整合在一起，缩短了气体通过的路径，减少了现场安装的工时，同类似装置减少了材料消耗，节约了占地空间。为建设单位节省了投资，真正做到了环保节能。UV光解技术的采用，不仅很好的分解了异味气体中大分子异味分子，同时具有很强的杀菌作用。
权利要求书
1.一种可处理医疗机构污废水中异臭味及杀菌消毒的装置，其特征是：在UV光解杀菌分解区顶端开有需处理的气体入口，在UV光解杀菌分解区中部安装有数组UV光解组件，数组UV光解组件的下部安装有导流板，导流板的下部设有光解联箱+集水箱，在光解联箱+集水箱底部开有与喷淋吸附反应区连通的UV光解排水管，在喷淋吸附反应区上部设有喷淋液喷嘴，在活性炭吸附区中部安装有活性炭滤料层，上部安装有活化洗涤活性炭喷嘴。
说明书
可处理医疗机构污废水中异臭味及杀菌消毒的装置
技术领域
本实用新型属于环保设备技术领域。
背景技术
目前，针对医疗废水产生的废气现基本采用活性炭过滤，紫外消毒或采用化学药剂处理方法，如5年前我公司申报的《医疗废水产生的污器除味装置》装置中采用了活性炭+洗涤塔+紫外线杀菌(可自动清洗紫外光源的技术)，实际应用中发现普通的紫外光管所散射的紫外光同量不及UV光电管发出的紫外管通量。
这样就存在紫外线杀菌不彻底的问题，同时，对医疗污废水中产生的臭味、异味也难以清除。
发明内容
本实用新型的目的是：提供一种可处理医疗机构污废水中异臭味及杀菌消毒的装置，它可更有效地对清除医疗污废水中产生的异臭味及杀菌消毒。

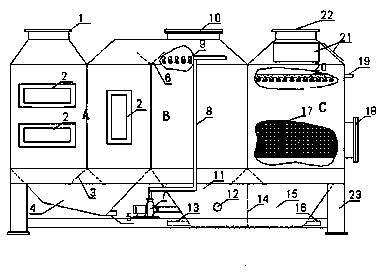

本实用新型的技术方案是：它可分为UV光解杀菌分解区A、喷淋吸附反应区B和活性炭吸附区C三部分。
在UV光解杀菌分解区顶端开有需处理的气体入口，在UV光解杀菌分解区中部安装有数组UV光解组件，数组UV光解组件的下部安装有导流板，导流板的下部设有光解联箱+集水箱，在光解联箱+集水箱底部开有与喷淋吸附反应区连通的UV光解排水管，在喷淋吸附反应区上部设有喷淋液喷嘴，在活性炭吸附区中部安装有活性炭滤料层，上部安装有活化洗涤活性炭喷嘴。
本实用新型的有益效果是：采用一体化设计，有机的把UV光解，喷淋洗涤、活性炭吸附整合在一起，缩短了气体通过的路径，减少了现场安装的工时，同类似装置减少了材料消耗，节约了占地空间。为建设单位节省了投资，真正做到了环保节能。UV光解技术的采用，不仅很好的分解了异味气体中大分子异味分子，同时具有很强的杀菌作用。
活性炭吸附段采用了喷淋洗涤活化的工艺，提高了活性炭的服务周期，较少了活性炭的消耗量,为用户日后消耗品节省了支出。
