申请日2015.10.14
公开(公告)日2016.03.02
IPC分类号C02F9/12
摘要
本实用新型公开了一种分级式污水处理装置，包括第一级过滤装置、搅拌装置和电场水处理器，所述搅拌装置内设有搅拌罐体，搅拌罐体内部设有搅拌轴，搅拌轴伸出搅拌罐体的部分连接有搅拌电机，搅拌电机左侧的搅拌罐体上设有加药箱，加药箱的底部设有加药电机，此外，搅拌罐体内部的下方设有抽水口，抽水口通过第三水管连接到电场水处理器的顶部;所述电场水处理器的底部通过连接水管连接净水储存罐，净水储存罐的一侧底部设有净水出水口。本实用新型设有的第一过滤层和搅拌装置能够有效的除去污水中所含的固体杂质;设置的臭氧泵和电场水处理器能够进一步对污水分级处理，大大提高了对污水的净化效果，从而减少了对水资源的浪费。
权利要求书

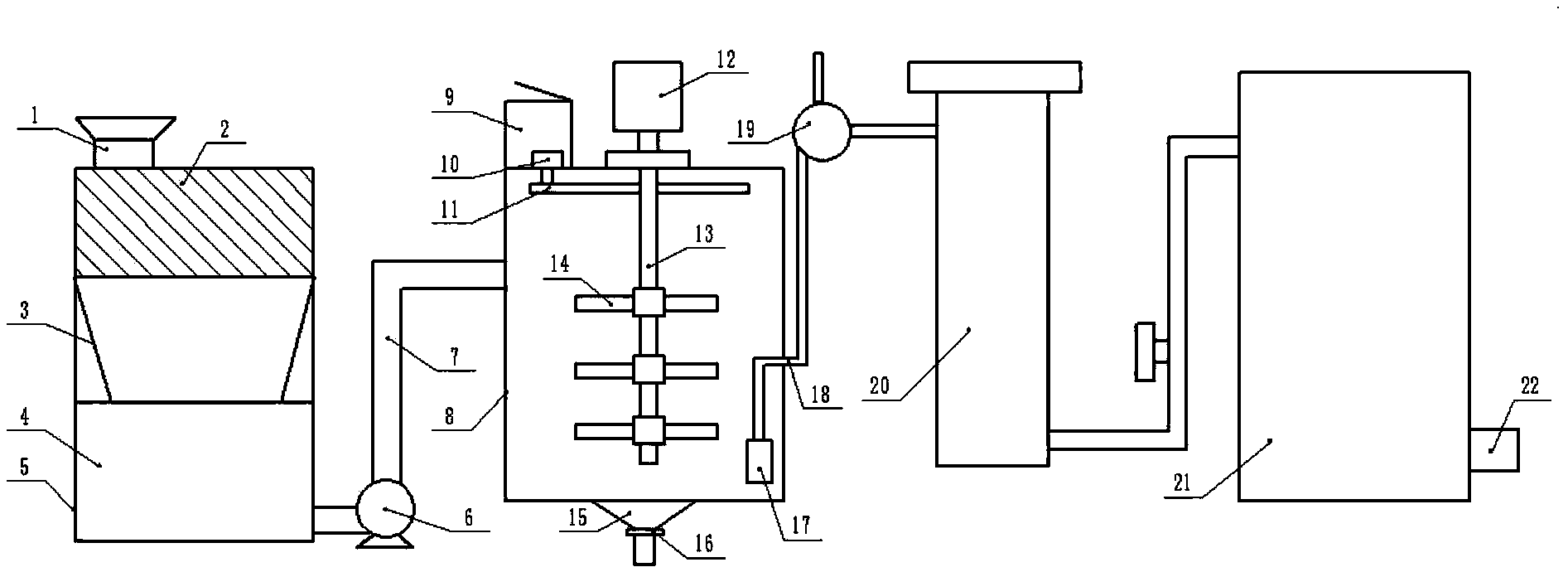

1.一种分级式污水处理装置，包括第一级过滤装置(5)、搅拌装置和电场水处理器(20)，其特征在于，所述第一级过滤装置(5)的上部设有第一过滤层(2)，第一级过滤装置(5)的中部设有第一导流板(3)，第一级过滤装置(5)的下部设有集水池(4)，第一级过滤装置(5)的顶部设有进水口(1)，集水池(4)的底部通过第二进水管(7)连通到搅拌装置，第二进水管(7)上设有第一水泵(5);所述搅拌装置内设有搅拌罐体(8)，搅拌罐体(8)内部设有搅拌轴(13)，搅拌轴(13)伸出搅拌罐体(8)的部分连接有搅拌电机(12)，搅拌电机(12)左侧的搅拌罐体(8)上设有加药箱(9)，加药箱(9)的底部设有加药电机(10)，加药电机(10)连接有喷药管(11)，喷药管(11)设在搅拌罐体(8)的内部上方，搅拌罐体(8)的左侧壁上设有第二进水管(7)的连接口，搅拌轴(13)的下部设有若干个搅拌叶片(14)，搅拌罐体(8)的底部设有排污口(15)，排污口(15)上设有阀门(16)，此外，搅拌罐体(8)内部的下方设有抽水口(17)，抽水口(17)通过第三水管(18)连接到电场水处理器(20)的顶部;所述电场水处理器(20)的底部通过连接水管连接净水储存罐(21)，净水储存罐(21)的一侧底部设有净水出水口(22)。
2.根据权利要求1所述的一种分级式污水处理装置，其特征在于，所述第三水管(18)上设有臭氧泵(19)。
3.根据权利要求1所述的一种分级式污水处理装置，其特征在于，所述抽水口(17)的外侧设有过滤防护网。
说明书
一种分级式污水处理装置
技术领域
本实用新型涉及一污水净化领域，具体是一种分级式污水处理装置。
背景技术
当前，随着科学技术的发展，工业、冶金和煤矿等领域对水的需求量也在逐渐增大，但是其在生产过程中会产生大量的污水和废水，如果直接排放不仅会对环境造成污染，而且极大的浪费了资源，现今的水污染问题日趋严重，如何处理口常污水成为社会的一大难题。现有的一些污水净化装置因结构设置的较为简单，不能够很好的满足人们的要求，往往会出现净水效果不好和净水效率差等优点，同时现有的一些污水处理设备大多针对大型的国有企业，设备庞大、系统繁杂，对处于起步阶段的众多中小企业而言，这就造成了企业工作效率低和成本高等缺点。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的分级式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种分级式污水处理装置，包括第一级过滤装置、搅拌装置和电场水处理器，所述第一级过滤装置的上部设有第一过滤层，第一级过滤装置的中部设有第一导流板，第一级过滤装置的下部设有集水池，第一级过滤装置的顶部设有进水口，集水池的底部通过第二进水管连通到搅拌装置，第二进水管上设有第一水泵;所述搅拌装置内设有搅拌罐体，搅拌罐体内部设有搅拌轴，搅拌轴伸出搅拌罐体的部分连接有搅拌电机，搅拌电机左侧的搅拌罐体上设有加药箱，加药箱的底部设有加药电机，加药电机连接有喷药管，喷药管设在搅拌罐体的内部上方，搅拌罐体的左侧壁上设有第二进水管的连接口，搅拌轴的下部设有若干个搅拌叶片，搅拌罐体的底部设有排污口，排污口上设有阀门，此外，搅拌罐体内部的下方设有抽水口，抽水口通过第三水管连接到电场水处理器的顶部;所述电场水处理器的底部通过连接水管连接净水储存罐，净水储存罐的一侧底部设有净水出水口。
进一步的：所述第三水管上设有臭氧泵。
进一步的：所述抽水口的外侧设有过滤防护网。
与现有技术相比，本实用新型的结构简单、使用方便，设有的设有的第一过滤层和搅拌装置能够有效的除去污水中所含的固体杂质;设置的臭氧泵和电场水处理器能够进一步对污水分级处理，大大提高了对污水的净化效果，从而减少了对水资源的浪费。
