申请日2015.03.26
公开(公告)日2015.07.29
IPC分类号C02F101/30; C02F9/14
摘要
本实用新型涉及一种从前端处理生物污泥的有机废水处理系统，包括调节池、投配池、厌氧反应器、好氧反应池和二沉池，其中，调节池、投配池、厌氧反应器和二沉池依次通过管道相连接，厌氧反应器为高效中温厌氧反应器，好氧反应池内设置有BIO一体化污水污泥净化设备。本实用新型对每一个产泥单元进行了改造，使其不产生污泥或只产生少量污泥，将剩余污泥出口设置在厌氧反应器底部，以颗粒污泥的形式外排，可作为其它处理厂厌氧反应器的接种污泥，从而省却了污泥处理系统，精简了系统结构，并可创造可观的经济效益。

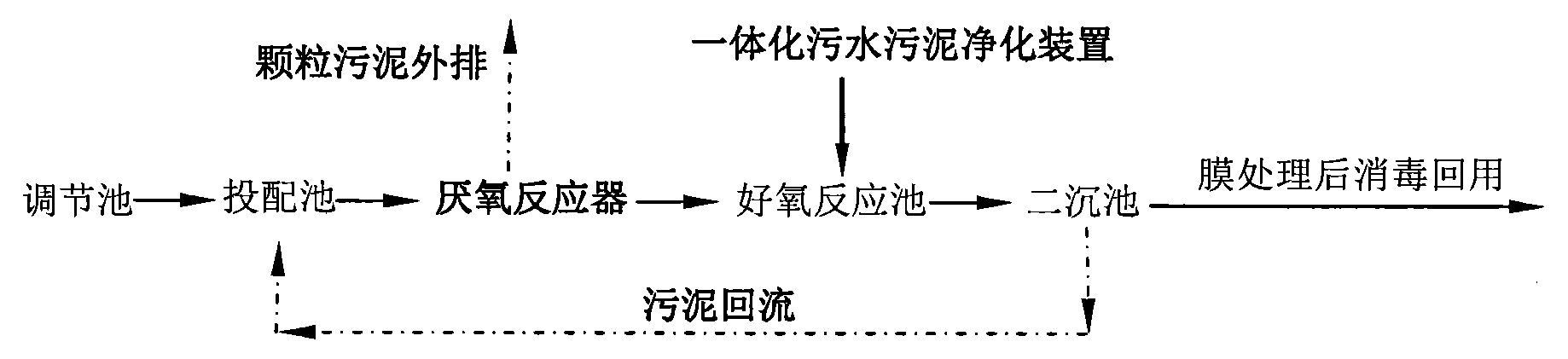

摘要附图
权利要求书
1.一种从前端处理生物污泥的有机废水处理系统，其特征在于，包括调节 池、投配池、厌氧反应器、好氧反应池和二沉池，其中，所述调节池、投配池、 厌氧反应器和二沉池依次通过管道相连接，所述厌氧反应器为高效中温厌氧反 应器，所述好氧反应池内设置有BIO一体化污水污泥净化设备。
2.根据权利要求1所述的从前端处理生物污泥的有机废水处理系统，其特 征在于，所述厌氧反应器内设置有布水器和三相分离器。
3.根据权利要求1所述的从前端处理生物污泥的有机废水处理系统，其特 征在于，所述BIO一体化污水污泥净化设备包括微生物反应器和曝气装置。
说明书
一种从前端处理生物污泥的有机废水处理系统
技术领域
本实用新型属于有机废水处理技术领域，具体涉及一种从前端处理生物污 泥的有机废水处理系统。
背景技术
目前，有机废水处理常采用预处理+主体处理+深度处理的组合工艺流程， 而主体处理单元常采用厌氧(缺氧)+好氧处理工艺。在对有机废水进行处理 的过程中，会产生厌氧剩余污泥及好氧剩余污泥，在过去几十年中，人们一直 是“重水轻泥”，近年来，污泥处理逐渐被重视，但大多是未端的处理，即将废 水处理过程产生的污泥收集起来储存在污泥浓缩池，然后通过污泥脱水设备如 带式压滤机、离心脱水机或板框压滤机进行脱水处理，然后外运处置，处置的 方式有填埋、焚烧或资源化处理。图1为当前常用的有机废水处理(处理规模 300m3/d、进水CODcr=80000mg/L、出水CODcr<50mg/L)的系统结构及主体工 艺流程示意图。
该污泥处理流程存在如下问题：1)污泥产量大，厌氧反应器去除率按75% 计，好氧反应池采用鼓风曝气系统，整个处理系统每天产生含水率为80%的泥 饼22.5吨，污泥产量较大，污泥含水率高，热值低，而泥饼的处置方式为本厂 内焚烧，给垃圾焚烧系统增加了较大的负担;2)污泥处理过程有臭味产生;3) 污泥处理系统较复杂，污泥处理系统包括进料泵，污泥脱水机，空气压缩机及 其配套空气源净化系统，加药调质系统，电气控制系统，污泥脱水机房，污泥 运输设备等，系统复杂，对操作管理人员素质有较高的要求。
实用新型内容
针对上述现有技术中存在的问题，本实用新型的目的在于提供一种可避免 出现上述技术缺陷的从前端处理生物污泥的有机废水处理系统。
为了实现上述实用新型目的，本实用新型采用的技术方案如下：
一种从前端处理生物污泥的有机废水处理系统，包括调节池、投配池、厌 氧反应器、好氧反应池和二沉池，其中，所述调节池、投配池、厌氧反应器和 二沉池依次通过管道相连接，所述厌氧反应器为高效中温厌氧反应器，所述好 氧反应池内设置有BIO一体化污水污泥净化设备。
进一步地，所述厌氧反应器内设置有布水器和三相分离器。
进一步地，所述BIO一体化污水污泥净化设备包括微生物反应器和曝气装 置。
本实用新型对每一个产泥单元进行了改造，使其不产生污泥或只产生少量 污泥，将剩余污泥出口设置在厌氧反应器底部，以颗粒污泥的形式外排，可作 为其它处理厂厌氧反应器的接种污泥，从而省却了污泥处理系统，精简了系统 结构，并可创造可观的经济效益。本实用新型的厌氧反应器为节能单元，负责 降解来水大部分有机物，好氧单元采用一体化设备，单台设备装机只有约 2.3kW，系统运行费用低;污水处理系统不产生臭味，设备噪音小，不会产生 二次污染，对周边环境不会造成影响。
