申请日2015.03.26
公开(公告)日2015.08.05
IPC分类号C02F11/12; C02F9/14
摘要
本实用新型涉及一种清洁制浆废水处理装置，属于废水处理技术领域。所述的清洁制浆废水处理装置，废水调节池与微滤机、混合反应池、混凝沉淀池、混合水池、EGSB厌氧反应器、厌氧沉淀池、缺氧水解池、DAT-IAT池和废水排放系统依次相连，混合反应池还与加料器相连;混凝沉淀池、厌氧沉淀池和DAT-IAT池均与污泥浓缩池相连，污泥浓缩池与隔膜压滤机和泥饼无害化处理系统依次相连;DAT-IAT池还与空气储罐相连。本实用新型实现了制浆废水的达标排放，同时将产生的沼气用于污水处理系统，降低了生产成本，节能又环保。
摘要附图
权利要求书

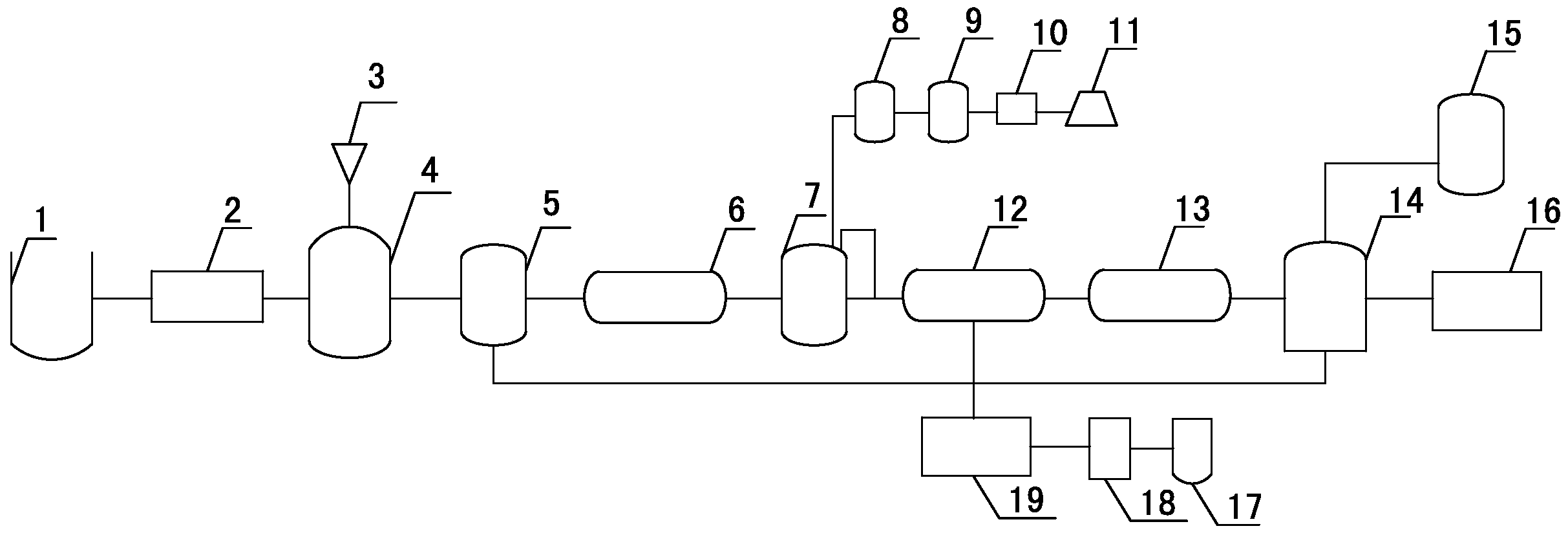

1.一种清洁制浆废水处理装置，其特征在于：废水调节池(1)与微滤机(2)、混合反应池 (4)、混凝沉淀池(5)、混合水池(6)、EGSB厌氧反应器(7)、厌氧沉淀池(12)、缺氧水解池(13)、 DAT-IAT池(14)和废水排放系统(16)依次相连，混合反应池(4)还与加料器(3)相连;混凝沉淀 池(5)、厌氧沉淀池(12)和DAT-IAT池(14)均与污泥浓缩池(19)相连，污泥浓缩池(19)与隔膜压 滤机(18)和泥饼无害化处理系统(17)依次相连;DAT-IAT池(14)还与空气储罐(15)相连。
2.根据权利要求1所述的清洁制浆废水处理装置，其特征在于：厌氧沉淀池(12)和EGSB 厌氧反应器(7)之间的连接管线与EGSB厌氧反应器(7)的顶部相连。
3.根据权利要求1所述的清洁制浆废水处理装置，其特征在于：DAT-IAT池(14)还与缺 氧水解池(13)相连。
4.根据权利要求1所述的清洁制浆废水处理装置，其特征在于：EGSB厌氧反应器(7) 还与水封罐(8)、储气罐(9)、阻火器(10)和沼气发电机(11)依次相连。
5.根据权利要求4所述的清洁制浆废水处理装置，其特征在于：储气罐(9)与阻火器(10) 之间设有水封罐(8)。
说明书
清洁制浆废水处理装置
技术领域
本实用新型涉及一种清洁制浆废水处理装置，属于废水处理技术领域。
背景技术
随着制浆造纸工业的发展和人们对环境的日益关注，化学机械法制浆(简称化机浆)技 术，包括化学机械浆(CMP)、化学热磨机械浆(CTMP)、漂白化学机械浆(BCMP)、磺化化机浆 (SCMP)及碱性过氧化氢机械浆(AP)等，已成为当今制浆造纸工业发展的重要趋势之一。化学 机械法制浆属于两步制浆法，即纤维原料在进入机械磨浆之前，先用化学药品做温和预处理， 因此，具有纸浆得率高、强度好、磨浆能耗低、废水污染少等特点。化学机械法制浆废水中 的污染物质，主要来源于生产过程中溶出的有机化合物、残余的化学药品和流失的细小纤维。 溶解的有机化合物含量取决于制浆方法和原料种类。虽然采用的纤维原料为新型环保材料， 即农作物废弃物棉花杆、麦草、稻草等，称为清洁化学机械法制浆，但由于它所排放的废水 仍含有多种有毒化学物质，而且COD和BOD都很高，其废水污染问题仍不可忽视，为此， 对于其废水污染特性及其处理技术的研究具有重要的意义。
制浆造纸废水的处理方法较一般工业废水有所不同，目前造纸废水的处理方法主要有物 理法、化学法、生物法和物理化学法。其中生物法的应用最为广泛，已成为造纸废水二级处 理的主要方法之一。但是现有的处理装置处理的出水很难达标排放。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种清洁制浆废水 处理装置，其实现了制浆废水的达标排放，同时将产生的沼气用于污水处理系统，降低了生 产成本，节能又环保。
本实用新型解决其技术问题所采用的技术方案是：
所述的清洁制浆废水处理装置，废水调节池与微滤机、混合反应池、混凝沉淀池、混合 水池、EGSB厌氧反应器、厌氧沉淀池、缺氧水解池、DAT-IAT池和废水排放系统依次相连， 混合反应池还与加料器相连;混凝沉淀池、厌氧沉淀池和DAT-IAT池均与污泥浓缩池相连， 污泥浓缩池与隔膜压滤机和泥饼无害化处理系统依次相连;DAT-IAT池还与空气储罐相连。
所述厌氧沉淀池和EGSB厌氧反应器之间的连接管线与EGSB厌氧反应器的顶部相连。
所述DAT-IAT池还与缺氧水解池相连。
所述EGSB厌氧反应器还与水封罐、储气罐、阻火器和沼气发电机依次相连。
所述储气罐与阻火器之间设有水封罐，此处水封罐作为备用设备，以增加阻火器发生故 障时的安全系数。
车间清洁制浆废水进入废水调节池，调节pH至7.5-8.5，使得水量水质均匀，然后用泵 提升调节后的废水经过微滤机去除大块悬浮物后进入混合反应池，同时通过加料器加入 FeSO4、PAC(聚合氯化铝)及PAM(聚丙烯酰胺)等药剂混合反应，然后进入混凝沉淀池 进行沉淀。上清液出水进入混合水池后，用泵提升入EGSB厌氧反应器进行厌氧生物处理， 去除掉大部分有机物后，废水自流进入厌氧沉淀池进行沉淀，EGSB厌氧反应器出水在进入 厌氧沉淀池之前进行回流比为200%的回流，厌氧沉淀池上清液自流进入缺氧水解池，然后再 由泵提升进入DAT-IAT池进行最终的好氧生物处理，以最大程度地去除废水中的有机污染物， 出水达标排放。
DAT-IAT池产生的污泥进行回流比为200%的回流，是为了更好的去除氨氮。
EGSB厌氧反应器是继UASB之后的一种新型的厌氧反应器，高水力负荷和高产气负荷 使污泥与有机物充分混合，污泥处于充分的膨胀状态，传质速率高，大大提高了厌氧反应速 率和有机负荷，加上采用出水回流技术，可稀释硫酸盐及其它有毒有害物质的浓度，污水与 微生物之间可充分接触。
DAT-IAT池是一种好氧处理系统，即采用连续间歇曝气序批式活性污泥法污水处理工艺， 是序批式活性污泥法(SBR)的一种改进型处理方式，它介于传统活性污泥法与典型SBR工 艺之间，即具有传统活性污泥法的连续性和高效性，又具有SBR法的灵活性，适用于水质水 量变化的情况。
混凝沉淀池的污泥、厌氧沉淀池的污泥和DAT-IAT池的剩余污泥进入污泥浓缩池进行重 力浓缩后，通过隔膜压滤机进行脱水处理。所有泥饼和栅渣均按照当地环保部门的要求做资 源化无害化处置。
EGSB厌氧反应器产生的沼气经过水封后进入储气罐，并通过阻火器经沼气发电机发电 后，可用于污水处理系统的自给。
本实用新型所具有的有益效果是：
本实用新型中的EGSB厌氧反应器，传质速率高，大大提高了厌氧反应速率和有机负荷， 加上EGSB厌氧反应器出水在进入厌氧沉淀池之前进行200%回流，可稀释硫酸盐及其它有毒 有害物质的浓度，污水与微生物之间可充分接触，提高了废水处理效果;DAT-IAT池具有传 统活性污泥法的连续性和高效性，又具有SBR法的灵活性，适用于水质水量变化的多种情况; 同时EGSB厌氧反应器产生的沼气进入沼气发电系统，产生的电能再回到污水处理系统，降 低整个污水处理系统的运行费用。
