申请日2015.03.25
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型提供了一种脱氮除磷的污水处理装置，包括AAO主反应池、释磷池和化学除磷池，所述AAO主反应池包括依次相连的厌氧池、缺氧池、好氧池和二沉池，所述释磷池和所述化学除磷池连通，所述好氧池底部设有曝气装置，所述AAO主反应池还包括预缺氧池，所述预缺氧池与所述厌氧池连通;所述释磷池与所述好氧池相连，所述释磷池与所述缺氧池相连，所述化学除磷池与所述缺氧池相连。通过对AAO装置进行改良，并通过合理的设置与侧流除磷污水处理装置结合起来，解决了脱氮菌与除磷菌之前的泥龄矛盾，可以使系统维持在长泥龄下运行而不影响脱氮除磷效果，实现污泥减量化，同时提高脱氮除磷效率。

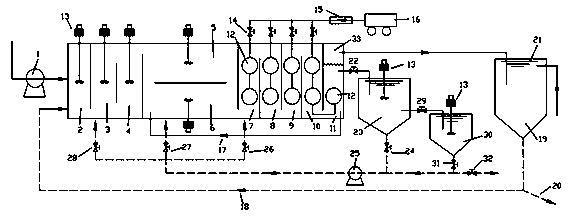

摘要附图
权利要求书
1.一种脱氮除磷的污水处理装置，包括AAO主反应池、释磷池和化学除磷池，所述AAO主反应池包括依次相连的厌氧池、缺氧池、好氧池和二沉池，所述释磷池和所述化学除磷池连通，所述好氧池设有曝气装置，其特征在于，所述AAO主反应池还包括预缺氧池，所述预缺氧池与所述厌氧池连通;所述释磷池与所述好氧池相连，所述释磷池与所述缺氧池相连，所述化学除磷池与所述缺氧池相连。
2.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，所述厌氧池设有第一隔板，所述第一隔板将所述厌氧池分为多个连通的第一格室。
3.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，所述缺氧池设有第二隔板，所述第二隔板将所述缺氧池分为多个连通的第二格室。
4.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，所述预缺氧池、所述厌氧池、所述缺氧池、所述释磷池和所述化学除磷池均安装有搅拌器。
5.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，所述曝气装置包括多个曝气盘、第一导气管和空压机，所述曝气盘置于好氧池的底部，所述曝气盘通过所述第一导气管与所述外部空压机相连，所述第一导气管设有转子流量计。
6.根据权利要求5所述的脱氮除磷的污水处理装置，其特征在于，所述好氧池设有第三隔板，所述第三隔板将所述好氧池分为多个连通的第三格室，所述每个第三格室设有至少一个曝气盘和一根第二导气管，所述第二导气管与所述第一导气管相连，所述第二导气管上装有曝气调整控制阀。
7.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，还包括内回流管，所述好氧池通过所述内回流管与所述缺氧池相连。
8.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，还包括外回流管，所述二沉池通过所述外回流管与所述预缺氧池相连。
9.根据权利要求1所述的脱氮除磷的污水处理装置，其特征在于，所述释磷池和所述化学除磷池分为上、下相连的两个部分，所述上部分的轴截面形状为矩形，所述下部分的轴截面形状为倒三角形。
10.根据权利要求9所述的脱氮除磷的污水处理装置，其特征在于，还包括导流管，所述化学除磷池的顶部通过所述导流管与所述释磷池上部分的底部相连，所述化学除磷池顶部的水平位置比所述释磷池上部分的底部的水平位置要低。
说明书
一种脱氮除磷的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，更具体地，涉及一种低碳源、低氧、长污泥龄条件强化系统脱氮除磷的污水处理装置。
背景技术
我国南方城市，雨水丰富，地下水充沛，河湖密集，使得城市污水水质出现COD浓度越来越低，一般COD<200 mg/L，氮磷营养物含量相对较高，低C/N比很难同时保证脱氮除磷效果。另外污水处理厂处理城市污水过程中，曝气池曝气消耗的电量约占全厂的40%～70%，污泥处理处置费用占全厂运营费用的50%~60%。因此在低碳源，低曝气量，减少污泥排放量情况下实现系统高的脱氮除磷效果就显得尤为重要。
针对低碳源城市污水，新型脱氮技术如同步硝化反硝化(SND)，短程硝化反硝化(SCN)，反硝化除磷均可以节约碳源消耗，其中SND可以节约22~40%碳源和30%的污泥产生量，SCN可节约碳源40%，曝气量25%，反硝化除磷可节约50%COD，30%的曝气量，50%的污泥产生量，实现“一碳两用”，适合处理低C/N比的城市污水。另外还可以通过调整曝气时段和好氧池与缺氧池体积，缩小好氧池体积，合理利用反应器溶解氧(DO)等方式来减少曝气量以节约能耗。为了克服污泥处理难问题，提出了污泥减量化技术，包括热处理，臭氧氧化，二氧化氯氧化，声波降解。但这些过程不能取得很好的除磷效果，只去除一小部分富磷污泥，大部分随出水流出系统外，造成出水总磷(TP)浓度高。另外，在同步脱氮除磷过程中还存在着脱氮菌与除磷菌之间的泥龄矛盾、碳源竞争等问题，如何解决这两种菌之间的问题是提高脱氮除磷的关键。
实用新型内容
本实用新型为克服上述现有技术所述的至少一种缺陷，提供一种低碳源、低氧、长污泥龄条件强化系统脱氮除磷的污水处理装置。
本实用新型采用的技术方案是：
一种脱氮除磷的污水处理装置，包括AAO主反应池、释磷池和化学除磷池，所述AAO主反应池包括依次相连的厌氧池、缺氧池、好氧池和二沉池，所述释磷池和所述化学除磷池连通，所述好氧池底部设有曝气装置，所述AAO主反应池还包括预缺氧池，所述预缺氧池与所述厌氧池连通;所述释磷池与所述好氧池相连，所述释磷池与所述缺氧池相连，所述化学除磷池与所述缺氧池相连。
所述改良AAO主反应池中的各个反应池底部开有通孔，用于连通各反应池。进水先排入所述预缺氧池，出水从所述二沉池上方的溢流堰排走，剩余污泥则从二沉池下方排走。
通过设置所述预缺氧池，能够将进水和污泥回流液中的硝态氮进行反硝化去除，减轻硝态氮对厌氧释磷的抑制作用，同时消耗碳源，降低COD以及脱去氮。
通过设置所述化学除磷池与所述缺氧池相连，可以将化学除磷后的清液抽回至缺氧池中，剩余的富磷化学污泥通过污泥管排放。
优选地， 所述厌氧池设有第一隔板，所述第一隔板将所述厌氧池分为多个连通的第一格室。
所述各个第一格室从左往右依次相邻，所述最左端的第一格室与所述预缺氧池相连通，所述最右端的第一格室与所述缺氧池相连通。
优选地，所述缺氧池设有第二隔板，所述第二隔板将所述缺氧池分为多个连通的第二格室。
所述各个第一格室由顶到底依次相邻，所述最顶端的第二格室与所述厌氧池相连通，所述最底端的第二格室与所述好氧池相连通。
优选地，所述预缺氧池、所述厌氧池、所述缺氧池、所述释磷池和所述化学除磷池均安装有搅拌器。
所述厌氧池和所述缺氧池均划分为多个格室，有利于污泥混合均匀;通过设置搅拌器，用于搅拌所述预缺氧池、所述厌氧池和所述缺氧池中的污泥，使污泥成悬浮状态;用于混合所述释磷池和所述化学除磷池中的溶液。
优选地，所述曝气装置由多个曝气盘、第一导气管和空压机组成，所述曝气盘置于好氧池的底部，所述曝气盘通过所述第一导气管与所述空压机相连，所述第一导气管设有转子流量计。
通过设置曝气装置，为反应器提供溶解氧，由空压机提供气量，具体气体流量由转子流量计控制。
更优选地，所述好氧池设有第三隔板，所述第三隔板将所述好氧池分为多个连通的第三格室，所述每个第三格室设有至少一个曝气盘和一根第二导气管，所述第二导气管与所述第一导气管相连，所述第二导气管上装有曝气调整控制阀。
所述第三隔板相互平行，所述各第三隔板交替地与所述好氧池的顶部或底部连接，所述第三隔板将所述好氧池分为左右依次相邻的往复式隔板反应池。
以进水处为首端，出水处末端，所述好氧池的末端设有三角堰，所述最右端的第三个格室与所述三角堰相连。
通过设置所述曝气调整控制阀来控制好氧池中的各个格室的曝气量，在曝气量恒定的条件下，可合理分配各个格室的曝气量，使曝气量沿着好氧池的池体方向逐渐增长或逐渐降低或均匀曝气，从而节约能耗。
优选地，还包括内回流管，所述好氧池通过所述内回流管与所述缺氧池相连。内回流的硝化液是由好氧池末端经所述内回流管回流至所述缺氧池首端。
优选地，还包括外回流管，所述二沉池的底部通过所述外回流管与所述预缺氧池相连。污水在所述二沉池中进行泥水分离，上清液流出系统外，大部分污泥通过外回流至预缺氧池中，还有一部分以剩余污泥的形式排出系统。
优选地，所述释磷池和所述化学除磷池分为上、下相连的两个部分，所述上部分的轴截面形状为矩形，所述下部分的轴截面形状为倒三角形。所述化学除磷池的形状与所述释磷池的形状一样，但所述化学除磷池的容积比所述释磷池的容积要小;通过把下部分的轴截面形状设置为倒三角形，便于污泥沉降以及泥水分离。
优选地，还包括导流管，所述化学除磷池的顶部通过所述导流管与所述释磷池上部分的底部相连，所述化学除磷池顶部的水平位置比所述释磷池上部分的底部的水平位置要低。通过上述设置，所述释磷池释磷后的富磷上清液能够通过重力作用流入到化学除磷池中。
与现有技术相比，本实用新型的有益效果是：
本实用新型对AAO装置进行改良，并通过合理的设置与侧流除磷污水处理装置结合起来，解决了脱氮菌与除磷菌之前的泥龄矛盾，可以使系统维持在长泥龄下运行而不影响脱氮除磷效果，实现污泥减量化，同时提高脱氮除磷效率。另外，通过把释磷池中的富集聚磷菌以及反硝化聚磷菌回流至缺氧池，可以提高反硝化除磷效率，强化系统脱氮除磷，同时碳源可以两用，解决了城市污水低碳源脱氮除磷难处理等问题。渐增式曝气可以有效合理利用溶解氧，减少曝气量，节约曝气能耗。
