申请日2015.03.25
公开(公告)日2015.07.01
IPC分类号G01N1/38; G01N1/34
摘要
本实用新型涉及一种污水分离液分离检验装置，其技术方案是：分离箱体的内部设有分离块，分离块的两端通过转动杆连接转轮，所述的转动杆与分离箱体之间设有轴承，转动杆上设有皮带轮，所述的皮带轮通过皮带连接电机，所述的分离箱体的底部设有取样机构，分离块包括主轴、转鼓轴、转鼓、锥形分离刀片，主轴连接转动杆，主轴的上下分别设有转鼓轴，所述的转鼓轴上固定转鼓，所述的转鼓与主轴之间呈一夹角，转鼓上设有锥形分离刀片;本实用新型的有益效果是：结构简单，使用方便，减轻了工作人员的劳动强度，通过分离箱体的搅拌实现污水的分离搅拌，提高工作效率，缩短了混匀时间，提高了工作质量，能够保证检验结果的准确性。

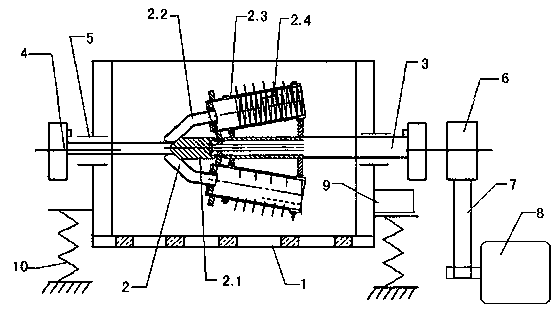

摘要附图
权利要求书
1.一种污水分离液分离检验装置，其特征是：包括分离箱体、分离块、转动杆、转轮、轴承、皮带轮、皮带、电机、取样机构，分离箱体的内部设有分离块，分离块的两端通过转动杆连接转轮，所述的转动杆与分离箱体之间设有轴承，转动杆上设有皮带轮，所述的皮带轮通过皮带连接电机，所述的分离箱体的底部设有取样机构，分离块包括主轴、转鼓轴、转鼓、锥形分离刀片，主轴连接转动杆，主轴的上下分别设有转鼓轴，所述的转鼓轴上固定转鼓，所述的转鼓与主轴之间呈一夹角，转鼓上设有锥形分离刀片。
2.根据权利要求1所述的污水分离液分离检验装置，其特征是：所述的取样机构包括内筒、进液孔、出液孔、拉杆、胶塞、密封圈，内筒的前端设有进液孔，内筒的下端设有出液孔，内筒的内部设有胶塞，所述的胶塞的后端连接拉杆，所述的拉杆与内筒的连接处设有胶塞。
3.根据权利要求1所述的污水分离液分离检验装置，其特征是：所述的转鼓与主轴之间的夹角为30-75度。
4.根据权利要求1所述的污水分离液分离检验装置，其特征是：所述的分离箱体的底部设有隔振弹簧。
说明书
污水分离液分离检验装置
技术领域
本实用新型涉及一种污水分离设备，特别涉及一种污水分离液分离检验装置。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。工业污水中含有杂质较多，不能直接排放，需要通过污水处理设备进行分级分类处理，分离后需要送入检验室进行检验，检验时一般都是工作人员用手摇晃采样瓶，给工作人员增添了工作了，有时候还会出现混合不均匀，不能够达到准确检验的要求，影响了检验结果的准确性。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种污水分离液分离检验装置，提高了工作质量，能够保证检验结果的准确性。
其技术方案是：包括分离箱体、分离块、转动杆、转轮、轴承、皮带轮、皮带、电机、取样机构，分离箱体的内部设有分离块，分离块的两端通过转动杆连接转轮，所述的转动杆与分离箱体之间设有轴承，转动杆上设有皮带轮，所述的皮带轮通过皮带连接电机，所述的分离箱体的底部设有取样机构，分离块包括主轴、转鼓轴、转鼓、锥形分离刀片，主轴连接转动杆，主轴的上下分别设有转鼓轴，所述的转鼓轴上固定转鼓，所述的转鼓与主轴之间呈一夹角，转鼓上设有锥形分离刀片。
上述的取样机构包括内筒、进液孔、出液孔、拉杆、胶塞、密封圈，内筒的前端设有进液孔，内筒的下端设有出液孔，内筒的内部设有胶塞，所述的胶塞的后端连接拉杆，所述的拉杆与内筒的连接处设有胶塞，取样机构提高了取样效率和取样结果的准确性。
上述的转鼓.与主轴.之间的夹角为30-75度。
上述的分离箱体的底部设有隔振弹簧，隔振弹簧能够提高分离效果和分离质量。
本实用新型的有益效果是：结构简单，使用方便，减轻了工作人员的劳动强度，通过分离箱体的搅拌实现污水的分离搅拌，提高工作效率，缩短了混匀时间，提高了工作质量，能够保证检验结果的准确性。
