申请日2015.03.26
公开(公告)日2015.08.26
IPC分类号F16H1/04; F26B25/02; F16H57/023
摘要
本实用新型公开了一种污泥桨叶烘干机动力传动装置，包括电机、减速器、联轴器、主动轴、从动轴，电机通过联轴器与减速器连接，主动轴和从动轴上分别设有齿轮，两齿轮相互啮合，主动轴和从动轴均为空心轴，在主动轴和从动轴两端设有空心轴支撑，空心轴支撑设有轴承组。本实用新型的有益效果是，运行稳定、结构合理、占地面积小、节省空间，可用于对壳体中的污泥进行有效的搅拌、翻动，使污泥不易黏着、结块。

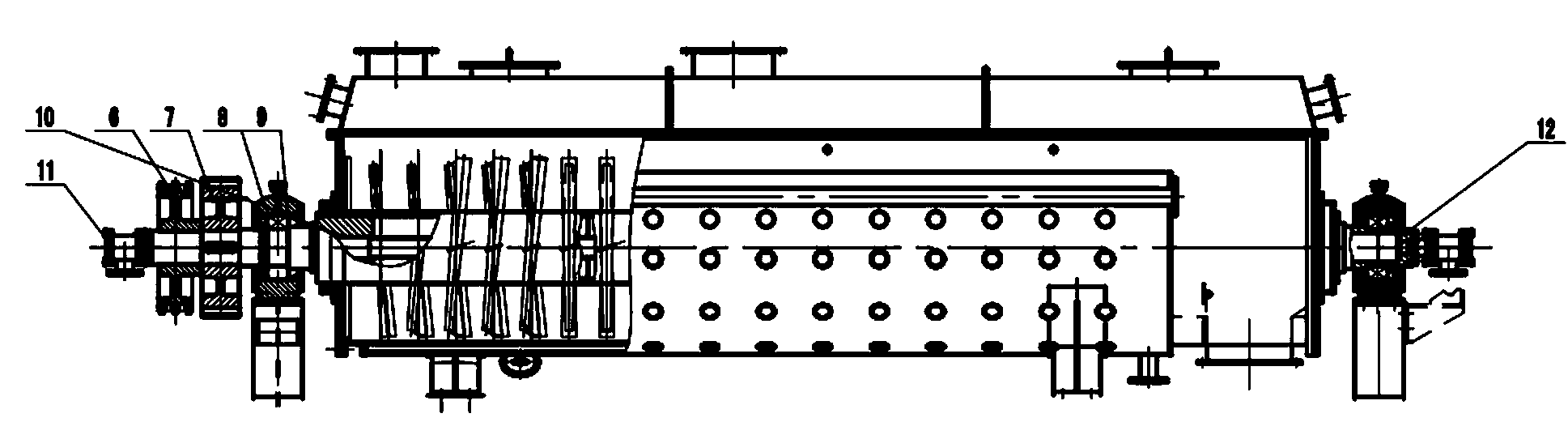

摘要附图
权利要求书
1.一种污泥桨叶烘干机动力传动装置，包括电机、减速器、联轴器、主动轴、从动轴，其特征在于，所述的电机通过联轴器与减速器连接，所述主动轴和从动轴上分别设有齿轮，两齿轮相互啮合，所述主动轴和从动轴均为空心轴。
2.如权利要求1所述的污泥桨叶烘干机动力传动装置，其特征在于，在所述主动轴和从动轴两端设有空心轴支撑，空心轴支撑设有轴承组。
3.如权利要求2所述的污泥桨叶烘干机动力传动装置，其特征在于，所述空心轴支撑外接旋转接头。
4.如权利要求2所述的污泥桨叶烘干机动力传动装置，其特征在于，所述的轴承组为圆锥自动调心轴承。
说明书
一种污泥桨叶烘干机动力传动装置
技术领域
本实用新型涉及一种传动装置，尤其涉及一种污泥桨叶烘干机用传动装置。
背景技术
桨叶式烘干机是一种在设备内部设置搅拌桨(叶片分圆盘型和楔型两种)使湿物料在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的的低速搅拌干燥器。物料的整个干燥过程在封闭的状态下进行，有机挥发气体以及异味气体在密闭氛围下送至尾气处理装置进行处理，避免环境污染。
空心桨叶干燥机的核心在于空心搅拌轴和焊在搅拌轴上的空心搅拌桨叶，桨叶形状为具有一定厚度的空心扇环形，可以通入加热介质，桨叶的两主要传热侧面成斜面，扇环形搅拌桨叶的厚度从一端至另一端逐渐变粗，在搅拌桨叶的较粗的一端顶部设有刮板以将沉积于壳底的物料刮起。电机带动两平行轴旋转，在搅拌物料的同时，推动物料向前运动，从而达到干燥物料的目的。
动力传动系统是整个桨叶烘干系统的重点。设计出能使设备正常运转，完成功能的动力传动系统，是设计的关键。现有桨叶烘干机传动装置存在运行不稳定、占地面积大、污泥在烘干过程中易粘着、结块等缺点，严重影响了桨叶烘干机的工作效率。
发明内容
在本实用新型的目的在于克服上述现有技术中的不足，提供一种污泥桨叶烘干机传动装置。
本实用新型采用的技术方案是 ：一种污泥桨叶烘干机动力传动装置，包括电机、减速器、联轴器、主动轴、从动轴，所述的电机通过联轴器与减速器连接，所述主动轴和从动轴上分别设有齿轮，两齿轮相互啮合，所述主动轴和从动轴均为空心轴。在主动轴和从动轴两端设有空心轴支撑，空心轴支撑设有轴承组。轴承组为圆锥自动调心轴承，具有自动调心性能，保证主轴受热变形后，内外圈相对倾斜情况下仍可正常工作。
空心轴支撑外接旋转接头，导热油或者蒸汽通过旋转接头进入空心轴内，从而进入主动轴和从动轴上安装的空心桨叶内腔，将空心桨叶加热，从而烘干污泥。
本实用新型的有益效果是，运行稳定、结构合理、占地面积小、节省空间，可用于对壳体中的污泥进行有效的搅拌、翻动，使污泥不易黏着、结块。
