申请日2015.03.26
公开(公告)日2015.08.12
IPC分类号C02F103/16; C02F9/04
摘要
本实用新型公开了一种电镀废水回用设备，包括有废水贮池，其中，废水贮池通过自吸泵与絮凝池管道连接，该絮凝池与沉淀池管道连接，沉淀池经原水提升泵与石英砂过滤器管道连接，该石英砂过滤器与反渗透膜处理设备管道连接，反渗透膜处理设备通过纯水管与纯水水箱相连接，反渗透膜处理设备还通过浓水管与浓水水箱相连接;絮凝池上设置有絮凝剂加药机,沉淀池的下部设置有沉淀物输送管;其结构简单，连接方便，投入成本低。本实用新型通过将电镀废水经絮凝池絮凝、沉淀池沉淀、石英砂过滤器过滤后由反渗透膜处理设备处理，得到纯水和浓水，浓水回收处理，纯水收集回用，其废水的回用率可达60%，实现了资源再利用。

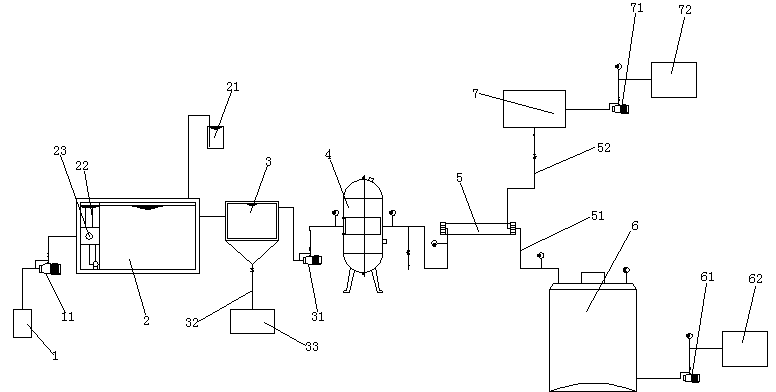

摘要附图
权利要求书
1.一种电镀废水回用设备，包括有废水贮池(1)，其特征是：所述的废水贮池(1)通过自吸泵(11)与絮凝池(2)管道连接，该絮凝池(2)与沉淀池(3)管道连接，所述的沉淀池(3)经原水提升泵(31)与石英砂过滤器(4)管道连接，该石英砂过滤器(4)与反渗透膜处理设备(5)管道连接，所述的反渗透膜处理设备(5)通过纯水管(51)与纯水水箱(6)相连接，所述的反渗透膜处理设备(5)还通过浓水管(52)与浓水水箱(7)相连接;所述的絮凝池(2)上设置有絮凝剂加药机(21),所述的沉淀池(3)的下部设置有沉淀物输送管(32)。
2.根据权利要求1所述的一种电镀废水回用设备，其特征是：所述的原水提升泵(31)的进口经管道与所述沉淀池(3)的上部相连接。
3.根据权利要求2所述的一种电镀废水回用设备，其特征是：所述的絮凝池(2)内设置有助凝剂药泵(22)，所述的助凝剂药泵(22)上连接设置有加药流量计(23)。
4.根据权利要求3所述的一种电镀废水回用设备，其特征是：所述的纯水水箱(6)经纯水水泵(61)与纯水池(62)管道连接。
5.根据权利要求4所述的一种电镀废水回用设备，其特征是：所述的浓水水箱(7)经浓水水泵(71)与浓水池(72)管道连接。
6.根据权利要求5所述的一种电镀废水回用设备，其特征是：所述的沉淀物输送管(32)与沉淀物收集池(33)管道连接。
说明书
一种电镀废水回用设备
技术领域
本实用新型涉及电镀废水处理技术领域，尤其指一种电镀废水回用设备。
背景技术
电镀工业是我国重要的加工行业，目前以镀锌、镀铜、镀铬和镀镍为主，其主要分布在机器制造、轻工、电子、航空及仪器仪表制造业;据了解，全国电镀工艺废水的年排放量在4亿吨以上，造成了严重的环境污染。另外，电镀废水的高污染性不仅环境造成严重的破坏，而且会对周围人们的身体健康造成极大影响以及致病隐患。
电镀废水处理技术也是多种多样，总的来讲可分为四类：化学法，物理法，物理化学法，生化法等。20世纪80年代以多元组合技术为主，目前国外电镀废水治理90%以上使用化学法。国内各种废水处理工艺的应用比例从大到小依次为化学法、离子交换法、电解法。这些工艺在实际应用中都存在一定不足：
1、通常电镀废水中重金属含量较低，水处理量大，导致药剂投加量大，易造成二次污染;
2、工艺设备占地面积大，操作成本、固定投资较大;
3、工艺操作过程较复杂，操作难度较大;
4、现有工艺对电镀废水的处理过程大多不能有效实现电镀废水的达标处理，造成较为严重的二次污染。
发明内容
本实用新型所要解决的技术问题是针对现有技术的现状，提供结构简单，连接方便，投入成本低的一种电镀废水回用设备。
本实用新型解决上述技术问题所采用的技术方案为：
一种电镀废水回用设备，包括有废水贮池，其中，废水贮池通过自吸泵与絮凝池管道连接，该絮凝池与沉淀池管道连接，沉淀池经原水提升泵与石英砂过滤器管道连接，该石英砂过滤器与反渗透膜处理设备管道连接，反渗透膜处理设备通过纯水管与纯水水箱相连接，反渗透膜处理设备还通过浓水管与浓水水箱相连接;絮凝池上设置有絮凝剂加药机,沉淀池的下部设置有沉淀物输送管。
优化的技术措施还包括：
上述的原水提升泵的进口经管道与所述沉淀池的上部相连接。
上述的絮凝池内设置有助凝剂药泵，助凝剂药泵上连接设置有加药流量计。
上述的纯水水箱经纯水水泵与纯水池管道连接。
上述的浓水水箱经浓水水泵与浓水池管道连接。
上述的沉淀物输送管与沉淀物收集池管道连接。
本实用新型一种电镀废水回用设备，主要包括由管道连接废水贮池、絮凝池、沉淀池、石英砂过滤器以及反渗透膜处理设备，其结构简单，连接方便;絮凝池上设置有絮凝剂加药机，通过絮凝剂加药机向絮凝池投放絮凝剂，简单方便，能够保证废水的连续处理，而沉淀池的下部设置有沉淀物输送管，沉淀物由沉淀物输送管送出，及时清空沉淀池的下部空间，保证整个设备的持续处理能力。
