申请日2015.03.26
公开(公告)日2015.09.16
IPC分类号C02F1/16; C02F1/14
摘要
本实用新型涉及一种蒸发装置，特别是一种高浓缩盐水处理用蒸发装置，该装置包括温棚内设置的做了防渗漏处理的水池，其特征在于在上述水池内安装有加热器，在水池上方安装有雾化喷头，雾化喷头通过管路与水泵相连，在温棚的一边或两边设置有收集水管，收集水管与纯水收集水槽相连;本实用新型的技术方案是将太阳能和雾化技术进行了有机结合，同时利用太阳能或工业余热对水池内的高浓缩后的盐水进行加热，具有能耗小、结构简单、雾化蒸发效率高等特点，既可将宝贵的水资源回收，又可将高浓缩盐水中的盐分回收利用，对高浓缩盐水的处理真正做到了零排放、循环利用，非常适合对高盐水淡化处理后所形成的高浓缩盐水的工业化综合处理。

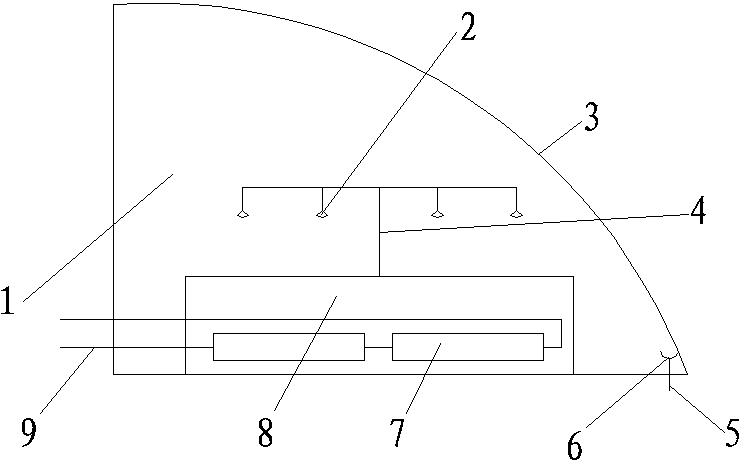

摘要附图
权利要求书
1.一种高浓缩盐水处理用蒸发装置，包括温棚内设置的做了防渗漏处理的水池，其特征在于在上述水池内安装有加热器(7)，在水池(8)上方安装有雾化喷头(2)，雾化喷头通过管路与水泵(10)相连，在温棚(1)的一边或两边设置有收集水管(6)，收集水管与纯水收集水槽相连。
2.根据权利要求1述的高浓缩盐水处理用蒸发装置，其特征在于上述收集水管(6)的截面为半圆形，收集水管的一边与温棚内的透光面相接触。
3.根据权利要求2述的高浓缩盐水处理用蒸发装置，其特征在于上述加热器(7)为散热器，散热器与工业余热管路或太阳能集热器相连通;
根据权利要求2述的高浓缩盐水处理用蒸发装置，其特征在于上述加热器(7)为电加热装置，电加热装置与太阳能电池板电连接。
说明书
高浓缩盐水处理用蒸发装置
技术领域
本实用新型涉及一种蒸发装置，特别是一种高浓缩盐水处理用蒸发装置。
背景技术
淡水资源的短缺日益成为严重制约工、农业和影响人们生活健康持续发展的重大瓶颈问题。多年来人们对利用海水、苦咸水资源进行了大量研究，基本上分为咸水淡化和咸水直接利用两种途径。目前，对于咸水淡化主要的方法是采用电能、热能、化学能、太阳能的方式，同时结合吸附、电渗析、 膜渗透、蒸馏等途径，上述这些方法主要的问题是成本较高，难以普及和规模工业推广。
在中国西部地区而随着煤炭开采及煤化工工业的发展，越来越多的企业或工业园区排放高盐水的量越来越大，目前对于这些高盐水的处理，主要是利用电渗析或反渗透的组合方式进行淡化及对高盐水进行适度的提浓处理，其中至多可以淡化回收利用70%左右的高盐废水，剩余的更高浓度的浓盐水TDS一般能达到10000mg/L-20000 mg/L左右，对此传统工艺情况下处理后的浓高盐废水则是排放到蒸发池中进行自然蒸发。根据目前的相关资料显示，建设蒸发池处置煤化工高盐废水存在以下严峻问题：1)环境风险很大。若处置不当则对周边环境和地下水的负面影响非常大，直接影响到周边20—50公里范围内地下水质及其地下矿物的常规开采，还可能形成严重的生态破坏如土地盐渍化等;2)水资源严重浪费。由于只关注浓盐水的治理而忽视了其中的水份、盐分的分离与再资源化利用，使得本来淡水资源十分贫乏的干旱缺水地区的供用水矛盾日益严峻，这将严重制约耗水量大的煤化工产业的健康持续发展。3)输送高盐水以及建设蒸发池(湖)的设施投资越来越大，且运行中没有产出，使用与维护的费用高昂，使得企业难以承受。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种针对淡化处理后剩余的高浓度的盐水进行加热、蒸发和综合利用的高浓缩盐水处理用蒸发装置。
为实现上述目的，本实用新型的技术方案是：一种高浓缩盐水处理用蒸发装置，包括温棚内设置的做了防渗漏处理的水池，其特征在于在上述水池内安装有加热器，在水池上方安装有雾化喷头，雾化喷头通过管路与水泵相连，在温棚的一边或两边设置有收集水管，收集水管与纯水收集水槽相连。
上述收集水管的截面为半圆形，收集水管的一边与温棚内的透光面相接触。
上述加热器为散热器，散热器与工业余热管路或太阳能集热器相连通;
上述加热器为电加热装置，电加热装置与太阳能电池板电连接。
本实用新型的技术方案是在温棚内设置有水池，将高浓缩后的盐水储存与水池内，利用工业余热或太阳能集热器或太阳能电池板的电能，对水池内的高盐水进行加热，然后通过水泵、雾化喷头将水池内的浓缩后的高盐水雾化喷出，利用温棚内的密闭空间和太阳能的热能，使雾化后的浓缩高盐水迅速蒸发，蒸发后的水汽被形成温棚透光面的斜面或弧形面收集后，在重力的作用下由与温棚相接触的收集水管进行收集，可有效解决目前利用蒸发池进行自然蒸发过程中，对地下水的负面影响和水资源的浪费。
本实用新型的技术方案是将太阳能和雾化技术进行了有机结合，同时利用太阳能或工业余热对水池内的高浓缩后的盐水进行加热，具有能耗小、结构简单、雾化蒸发效率高等特点，既可将宝贵的水资源回收，又可将高浓缩盐水中的盐分回收利用，对高浓缩盐水的处理真正做到了零排放、循环利用，非常适合对高盐水淡化处理后所形成的高浓缩盐水的工业化综合处理。
