申请日2015.10.14
公开(公告)日2016.04.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种城市水渠污水处理装置，包括第一沉淀池、第二沉淀池和凝絮池，所述第二沉淀池的左侧中部设有进水口，第一沉淀池的出水口和第二沉淀池的进水口之间连接第二水管，第一沉淀池的出水口在高度上高于第二沉淀池的进水口，第二沉淀池的进水口上方内部设有横向的滤网;所述凝絮池内部设有搅拌轴，搅拌轴伸出凝絮池的部分连接有搅拌电机，搅拌电机左侧的凝絮池上设有加药箱，加药箱的底部设有加药电机，加药电机连接有喷药管。本实用新型的设置了两级沉淀和多级过滤，能够有效去除水体中的固体杂质，保证污水沉淀的效果;设置的凝絮池能够进一步的除去水体中的杂质，处理后的水体通过出水管流至城市的水渠中。
权利要求书

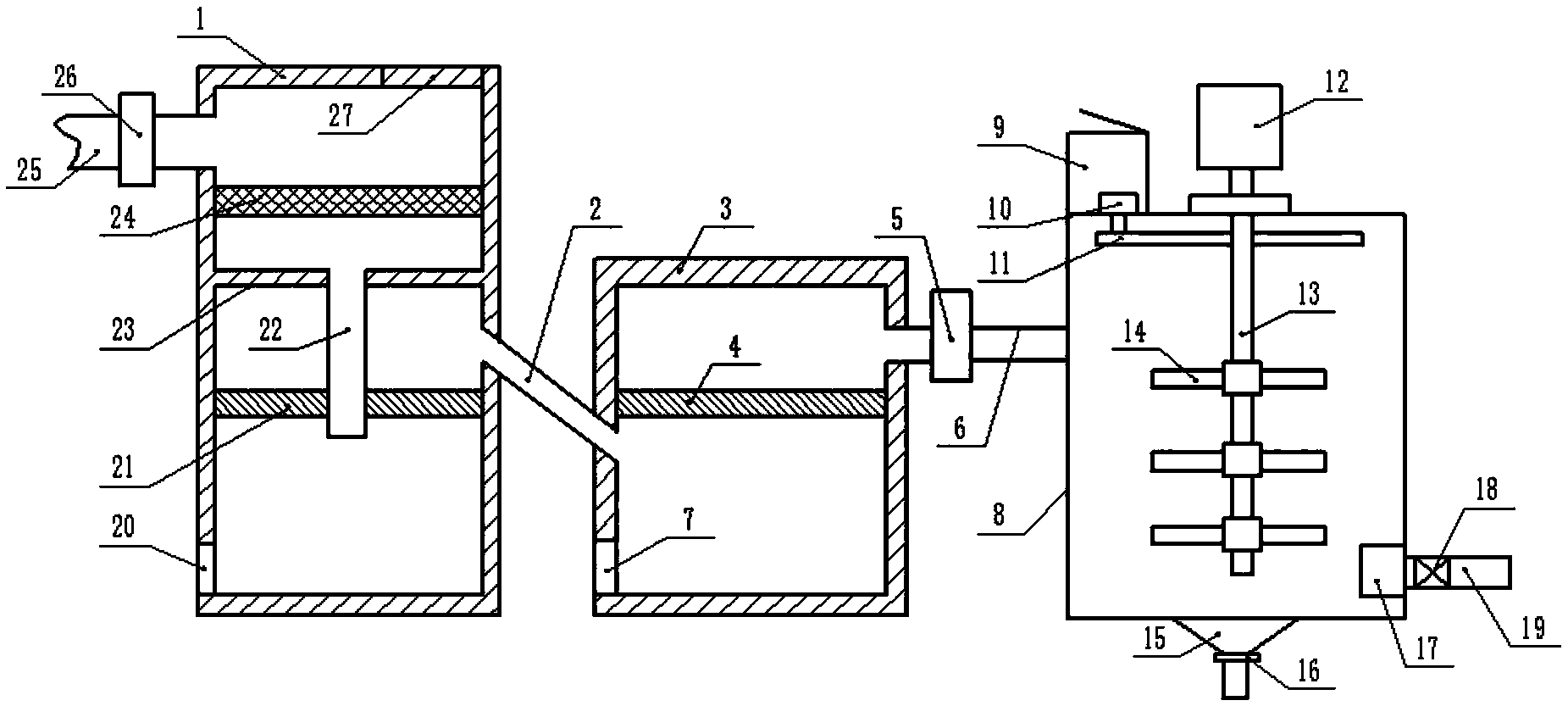

1.一种城市水渠污水处理装置，包括第一沉淀池(1)、第二沉淀池(3)和凝絮池(8);其特征在于，所述第一沉淀池(1)的内部中段设有横向的隔板(23)，隔板(23)将第一沉淀池分为上过滤区和下沉淀区两部分，第一沉淀池(1)的左侧上部设有污水进水口(25)，污水进水口(25)上设有第一阀门(26)，污水进水口(25)下方的过滤区内横向的设有隔网(24)，第一沉淀池(1)的上端设有清理口(27)，隔板(23)中间位置处设有纵向的第一水管(22)，第一水管(22)的出水管口上方设有横向的格栅(21)，且第一水管(22)穿过格栅(21)，第一沉淀池(1)的左侧下部设有第一清污口(20)，第一沉淀池(1)的右侧设有出水口，出水口在下沉淀区且在格栅(21)的上方;此外，所述第二沉淀池(3)的左侧中部设有进水口，第一沉淀池(1)的出水口和第二沉淀池(3)的进水口之间连接第二水管(2)，第一沉淀池(1)的出水口在高度上高于第二沉淀池(3)的进水口，第二沉淀池(3)的进水口上方内部设有横向的滤网(4)，第二沉淀池(3)的左侧下部设有第二清污口(7)，第二沉淀池(3)的右侧上部设有出水口，第二沉淀池(3)的出水口在滤网(4)的上方，且第二沉淀池(3)的出水口连接第三水管(6)，第三水管(6)上设有第二阀门(5)，第三水管(6)连接到凝絮池(8)的上部(6);所述凝絮池(8)内部设有搅拌轴(13)，搅拌轴(13)伸出凝絮池(8)的部分连接有搅拌电机(12)，搅拌电机(12)左侧的凝絮池(8)上设有加药箱(9)，加药箱(9)的底部设有加药电机(10)，加药电机(10)连接有喷药管(11)，喷药管(11)设在凝絮池(8)的内部上方，凝絮池(8)的左侧壁上设有第二进水管(7)的连接口，搅拌轴(13)的下部设有若干个搅拌叶片(14)，凝絮池(8)的底部设有排污口(15)，此外，凝絮池(8)内部的下方设有出水管(19)，出水管(19)的进水端口设在凝絮池(8)内，出水管(19)上设有第三阀门(18)。
2.根据权利要求1所述的一种城市水渠污水处理装置，其特征在于，所述排污口(15)上设有第四阀门(16)。
3.根据权利要求1所述的一种城市水渠污水处理装置，其特征在于，所述出水管(19)的进水端口处设有过滤器(17)。
说明书
一种城市水渠污水处理装置
技术领域
本实用新型涉及污水净化领域，具体是一种城市水渠污水处理装置。
背景技术
近年来，随着城市中工业园区企业的更加，城市人口的爆发式增长，城市的污水排放量持续增加，城市水环境受到严重污染，城市内部的水渠经常受到污染，一些城市水渠内的水已经严重污染，污水中含有大量各种生活垃圾，对人们的生活质量造成很大的影响。现有的一些生化处理污水系统虽可达到排放水的水质要求，但随着环保要求的提高，仍需对现有的一些污水处理系统进一步加强或改进，以进一步增强其污水处理效果;同时现有的水处理设备系统较为庞大繁杂，投入的成本较多，会增加城市财政的支出。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的城市水渠污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种城市水渠污水处理装置，包括第一沉淀池、第二沉淀池和凝絮池，所述第一沉淀池的内部中段设有横向的隔板，隔板将第一沉淀池分为上过滤区和下沉淀区两部分，第一沉淀池的左侧上部设有污水进水口，污水进水口上设有第一阀门，污水进水口下方的过滤区内横向的设有隔网，第一沉淀池的上端设有清理口，隔板中间位置处设有纵向的第一水管，第一水管的出水管口上方设有横向的格栅，且第一水管穿过格栅，第一沉淀池的左侧下部设有第一清污口，第一沉淀池的右侧设有出水口，出水口在下沉淀区且在格栅的上方;此外，所述第二沉淀池的左侧中部设有进水口，第一沉淀池的出水口和第二沉淀池的进水口之间连接第二水管，第一沉淀池的出水口在高度上高于第二沉淀池的进水口，第二沉淀池的进水口上方内部设有横向的滤网，第二沉淀池的左侧下部设有第二清污口，第二沉淀池的右侧上部设有出水口，第二沉淀池的出水口在滤网的上方，且第二沉淀池的出水口连接第三水管，第三水管上设有第二阀门，第三水管连接到凝絮池的上部;所述凝絮池内部设有搅拌轴，搅拌轴伸出凝絮池的部分连接有搅拌电机，搅拌电机左侧的凝絮池上设有加药箱，加药箱的底部设有加药电机，加药电机连接有喷药管，喷药管设在凝絮池的内部上方，凝絮池的左侧壁上设有第二进水管的连接口，搅拌轴的下部设有若干个搅拌叶片，凝絮池的底部设有排污口，此外，凝絮池内部的下方设有出水管，出水管的进水端口设在凝絮池内，出水管上设有第三阀门。
进一步的：所述排污口上设有第四阀门。
进一步的：所述出水管的进水端口处设有过滤器。
与现有技术相比，本实用新型的结构简单、使用方便，设置了两级沉淀和多级过滤，能够有效去除水体中的固体杂质，保证污水沉淀的效果;设置的凝絮池能够进一步的除去水体中的杂质，处理后的水体通过出水管流至城市的水渠中。
