申请日2015.03.23
公开(公告)日2015.06.24
IPC分类号C02F11/12; B01D25/21
摘要
一种立式板框污泥脱水机，所述的压滤板框组包括若干个相互堆叠的压滤单元;压滤单元包括上压板和板框，上压板底端嵌于板框内，所述上压板为具有空心内腔的板体，上压板侧壁设有连通内腔的冲气孔、污泥进料管以及出液管，在上压板的内腔底面有贯通内腔的进料口、均布于底面的透水孔以及集水凹槽，上压板上表面均布有贯通内腔的透水孔，污泥进料管伸入上压板内腔连接进料口，出液管伸入上压板内腔连接集水凹槽;所述上压板底端、板框内铺设有至少一层过滤网，所述上压板上端面设置有向外凸起的缘边，缘边下表面与板框上端面均设置有相对应的导向柱和凹槽，导向柱和凹槽上套设有承压弹簧，板框上端面承压弹簧一侧设置有向上凸起的限位块。

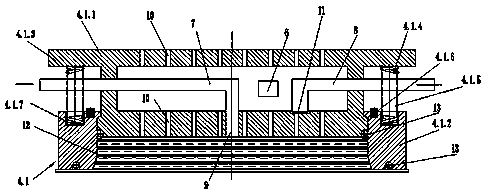

摘要附图
权利要求书
1.一种立式板框污泥脱水机，包括机架、油压缸、压盘、压滤板框组以及底座，油压缸安装在机架的顶端，压盘与油压缸相连，压盘与压滤板框组相连，其特征在于所述的压滤板框组包括若干个相互堆叠的压滤单元;压滤单元包括上压板和板框，所述上压板底端与板框相匹配，上压板底端嵌于板框内，所述上压板为具有空心内腔的板体，上压板侧壁设有连通内腔的冲气孔、污泥进料管以及出液管，在上压板的内腔底面有贯通内腔的进料口、均布于底面的透水孔以及集水凹槽，上压板上表面均布有贯通内腔的透水孔，污泥进料管伸入上压板内腔连接进料口，出液管伸入上压板内腔连接集水凹槽;所述上压板底端、板框内铺设有至少一层过滤网，所述上压板上端面设置有向外凸起的缘边，缘边下表面与板框上端面均设置有相对应的导向柱和凹槽，导向柱和凹槽上套设有承压弹簧，板框上端面承压弹簧一侧设置有向上凸起的限位块。
2.根据权利要求1所述的一种立式板框污泥脱水机，其特征在于所述板框底面、上压板底端与板框的接触面均设置有密封圈。
3.根据权利要求1所述的一种立式板框污泥脱水机，其特征在于在压滤板框组的四周，对称设置有至少2根竖直导轨，压滤板框组通过定位钩与导轨滑动连接，定位钩包括凹字形定位钩和油缸，所述油缸与凹字形定位钩的非工作面固定连接，所述每个凹字形定位钩的工作面凹槽正对每个压滤单元，工作面凹槽宽度大于等于上压板与板框放松状态下的高度，凹字形定位钩在油缸的伸缩驱动下水平往复运动。
4.根据权利要求1所述的一种立式板框污泥脱水机，其特征在于相邻上压板间设置有螺栓连接，每块上压板两侧均设置有液压马达驱动的滚筒，过滤网两端卷于滚筒上。
5.根据权利要求1所述的一种立式板框污泥脱水机，其特征在于油压缸由两套液压马达驱动，大功率的液压马达用于快速上升和下降，小功率的液压马达用于缓慢的挤压脱水。
说明书
一种立式板框污泥脱水机
技术领域
本发明涉及板框压滤设备制作领域，尤其涉及立式板框压滤设备。
背景技术
目前国内污泥主要通过离心机、带式压滤机、卧式隔膜板框脱水机。其中离心机、带式压滤机只能将含水率为98%左右的城市污泥脱至80%左右。为了将含水率为80%的污泥进一步减量至含水率为60%以内，目前国内一般采用卧式隔膜板框脱水机。但卧式隔膜板框脱水机效率低，能耗大，占地空间大，投资大。而且卧式隔膜板框脱水机只能处理含水率为98%的污泥，而老污水处理厂一般有离心机、带式压滤机，不利于老污水厂的改造。
针对这些不足，市场上出现了一种立式板框组合式压滤机。该立式压滤机结合现有卧式隔膜板框组的原理，将其改为立式，这样就可以节省占地空间。由于隔膜板框组注泥时是相互串联的，有一处进泥口堵塞就会影响后续板框组的注泥。另外，下料时泥饼往往会黏在滤布上需人工清理，这样会大大增加操作工人的劳动强度。有待改进。
发明内容
本发明针对现有技术的不足，提供了一种占地面积小，自动化程度高，压滤效果好的立式板框污泥脱水机。
为实现本发明目的，提供了以下技术方案：一种立式板框污泥脱水机，包括机架、油压缸、压盘、压滤板框组以及底座，油压缸安装在机架的顶端，压盘与油压缸相连，压盘与压滤板框组相连，其特征在于所述的压滤板框组包括若干个相互堆叠的压滤单元;压滤单元包括上压板和板框，所述上压板底端与板框相匹配，上压板底端嵌于板框内，所述上压板为具有空心内腔的板体，上压板侧壁设有连通内腔的冲气孔、污泥进料管以及出液管，在上压板的内腔底面有贯通内腔的进料口、均布于底面的透水孔以及集水凹槽，上压板上表面均布有贯通内腔的透水孔，污泥进料管伸入上压板内腔连接进料口，出液管伸入上压板内腔连接集水凹槽;所述上压板底端、板框内铺设有至少一层过滤网，所述上压板上端面设置有向外凸起的缘边，缘边下表面与板框上端面均设置有相对应的导向柱和凹槽，导向柱和凹槽上套设有承压弹簧，，板框上端面承压弹簧一侧设置有向上凸起的限位块。
作为优选，所述板框底面、上压板底端与板框的接触面均设置有密封圈。
作为优选，在压滤板框组的四周，对称设置有至少2根竖直导轨，压滤板框组通过定位钩与导轨滑动连接，定位钩包括凹字形定位钩和油缸，所述油缸与凹字形定位钩的非工作面固定连接，所述每个凹字形定位钩的工作面凹槽正对每个压滤单元，工作面凹槽宽度大于等于上压板与板框放松状态下的高度，凹字形定位钩在油缸的伸缩驱动下水平往复运动。
作为优选，相邻上压板间设置有螺栓连接，每块上压板两侧均设置有液压马达驱动的滚筒，过滤网两端卷于滚筒上。
作为优选，油压缸由两套液压马达驱动，大功率的液压马达用于快速上升和下降，小功率的液压马达用于缓慢的挤压脱水。
本发明的有益效果：本发明占地面积小，增设密封圈有效防止污泥跑漏，增设挤压限位装置，对定位钩进行改进，大大提高了压滤效率并且增加卸泥装置，提高了工作效率和自动化程度。
