申请日2015.03.20
公开(公告)日2015.07.08
IPC分类号C02F1/00
摘要
一种方便清洗和更换的污水过滤装置及其使用方法，包括设置有滑动安装孔的筒体(9)，所述筒体(9)的右端用于与污水管道(2)连接，左端用于与过滤后输水管道(1)连接，其中，在所述筒体(9)中安装有过滤吸附装置，所述过滤吸附装置通过安装机构(7)而安装于所述筒体(9)的侧壁上;其中，所述过滤吸附装置包括外径与所述筒体(9)内径相等的安装套(6)，所述安装套中右端设置有安装槽(63)，所述安装槽(63)内安装有过滤吸附设备(92)。

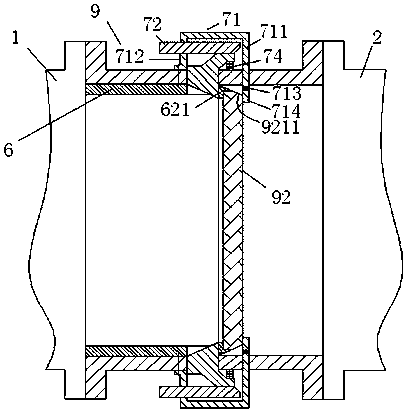

摘要附图
权利要求书
1.一种方便清洗和更换的污水过滤装置，包括设置有滑动安装孔的筒体(9)，所述筒体(9)的右端用于与污水管道(2)连接，左端用于与过滤后输水管道(1)连接，其中，在所述筒体(9)中安装有过滤吸附装置，所述过滤吸附装置通过安装机构(7)而安装于所述筒体(9)的侧壁上;其中，所述过滤吸附装置包括外径与所述所述筒体(9)内径相等的安装套(6)，所述安装套中右端设置有安装槽(63)，所述安装槽(63)内安装有过滤吸附设备(92)，所述安装套(6)右端的侧壁处设置有角形安装部(621)，所述角形安装部(621)的包括侧部的安装套斜面(66)和左侧的迎水压力负荷平面(65)，所述过滤吸附设备(92)右侧设置有过滤吸附设备斜面(6211)，所述过滤吸附设备斜面(6211)与所述安装套斜面(66)平齐，所述安装套斜面(66)左端的安装槽(63)上设置有与滑动安装孔等宽的通槽(64)，所述安装机构(7)包括外壳体(71)、顶压操纵杆(72)、滑动块(73)以及弹性元件(74)，所述外壳体(71)包括右壳体板(711)和左壳体板(712)，右壳体板(711)穿过所述筒体(9)的侧壁中的通孔而延伸插入所述筒体(9)的内腔中，并且右壳体板(711)位于所述筒体(9)的内腔中的末端通过弹性件(713)而连接有用于按压在所述过滤吸附设备(92)的右表面上的压下板(714)，所述左壳体板(712)的端部通过紧固件而与所述筒体(9)的侧壁固定连接;所述滑动块(73)整体地设置有主体滑动部、在所述主体滑动部内侧的与所述角形安装部(621)对应的滑动块角部、以及从所述主体滑动部的右部向外侧延伸的指状部，所述指状部包括通过所述指状部的中间延伸部(736)而与所述主体滑动部隔开的水平壁部，所述滑动块角部包括左侧的用于与所述过滤吸附装置斜面(9211)和安装套斜面(66)滑动配合的滑动块斜面(734)、以及右侧的用于与所述迎水压力负荷平面(65)接合的肩部(735)，所述主体滑动部包括右滑动平面和与所述右滑动平面平行的左滑动平面，所述右滑动平面与所述肩部(735)的右表面平齐，由此，所述右滑动平面与所述左滑动平面能够分别与位于所述筒体(9)的侧壁中的滑动安装孔的右侧内孔面和左侧内孔面滑动配合，所述左壳体板(712)的右侧表面与所述左侧内孔面平齐，由此，所述左滑动平面能够在所述右侧表面与所述左侧内孔面上滑动;所述水平壁部的外侧面(731)、所述中间延伸部(736)的外侧面(732)以及所述主体滑动部的下部外侧表面(733)组成用于与所述顶压操纵杆(72)接合的连续的轮廓表面;
所述顶压操纵杆(72)的内侧表面包括右端处的推压斜面(721)以及在左侧与所述推压斜面(721)连接的水平方向的压力平面(722);所述弹性元件(74)设置于所述水平壁部的内侧面(737)与所述筒体(9)的所述侧壁的外侧之间以将所述滑动块(73)向外推压;所述外侧面(731)与所述压力平面(722)接合时，所述滑动块角部伸出于所述滑动安装孔以承载所述安装套(6)，所述下部外侧表面(733)与所述压力平面(722)接合时，所述滑动块角部回缩至所述滑动安装孔中以允许所述安装套(6)移除，所述中间延伸部(736)的外侧面(732)与所述推压斜面(721)接合时，所述滑动块角部处于伸出位置与回缩位置之间的过渡位置。
2.如权利要求1所述的方便清洗和更换的污水过滤装置，其中，所述角形安装部(621)的尖端部安装有接触弹性件(622)用以与所述筒体(9)的侧壁内侧弹性接合。
3.如权利要求1至2中任一项所述的方便清洗和更换的污水过滤装置的使用方法，其中，当需要移除所述过滤吸附装置时，将所述过滤后输水管道(1)卸下，然后将所述顶压操纵杆(72)向左拉动，从而从所述筒体(9)的左部开口将所述过滤吸附装置移除;当需要安装所述过滤吸附装置时，将所述过滤吸附设备(92)安装在安装套(6)右端后，将安装套(6)向右推动，从而使得所述过滤吸附设备(92)的右表面与所述压下板(714)接触，此时，所述肩部(735)与所述迎水压力负荷平面(65)接合，由此使得所述过滤吸附装置安装在位。
说明书
方便清洗和更换的污水过滤装置及其使用方法
技术领域
本发明涉及污水处理领域，具体为一种方便清洗和更换的污水过滤装置及其使用方法。
背景技术
污水过滤装置可以在污水的出水口处使用，以初步对污水进行过滤，从而对污水的杂质进行吸附。但是，由于吸附物的累积，过滤吸附设备需要频繁更换，由于工作条件恶劣，这种更换往往需要方便快速，以改善更换工作的状况。
发明内容
本发明旨在提供一种方便清洗和更换的污水过滤装置及其使用方法，其能够方便执行设备的更换，并且制造方便。
根据本发明的一方面的方便清洗和更换的污水过滤装置，包括设置有滑动安装孔的筒体，所述筒体的右端用于与污水管道连接，左端用于与过滤后输水管道连接，其中，在所述筒体中安装有过滤吸附装置，所述过滤吸附装置通过安装机构而安装于所述筒体的侧壁上;其中，所述过滤吸附装置包括外径与所述所述筒体内径相等的安装套，所述安装套中右端设置有安装槽，所述安装槽内安装有过滤吸附设备，所述安装套右端的侧壁处设置有角形安装部，所述角形安装部的包括侧部的安装套斜面和左侧的迎水压力负荷平面，所述过滤吸附设备右侧设置有过滤吸附设备斜面，所述过滤吸附设备斜面与所述安装套斜面平齐，所述安装套斜面左端的安装槽上设置有与滑动安装孔等宽的通槽，所述安装机构包括外壳体、顶压操纵杆、滑动块以及弹性元件，所述外壳体包括右壳体板和左壳体板，右壳体板穿过所述筒体的侧壁中的通孔而延伸插入所述筒体的内腔中，并且右壳体板位于所述筒体的内腔中的末端通过弹性件而连接有用于按压在所述过滤吸附设备的右表面上的压下板，所述左壳体板的端部通过紧固件而与所述筒体的侧壁固定连接;所述滑动块整体地设置有主体滑动部、在所述主体滑动部内侧的与所述角形安装部对应的滑动块角部、以及从所述主体滑动部的右部向外侧延伸的指状部，所述指状部包括通过所述指状部的中间延伸部而与所述主体滑动部隔开的水平壁部，所述滑动块角部包括左侧的用于与所述过滤吸附装置斜面和安装套斜面滑动配合的滑动块斜面、以及右侧的用于与所述迎水压力负荷平面接合的肩部，所述主体滑动部包括右滑动平面和与所述右滑动平面平行的左滑动平面，所述右滑动平面与所述肩部的右表面平齐，由此，所述右滑动平面与所述左滑动平面能够分别与位于所述筒体的侧壁中的滑动安装孔的右侧内孔面和左侧内孔面滑动配合，所述左壳体板的右侧表面与所述左侧内孔面平齐，由此，所述左滑动平面能够在所述右侧表面与所述左侧内孔面上滑动;所述水平壁部的外侧面、所述中间延伸部的外侧面以及所述主体滑动部的下部外侧表面组成用于与所述顶压操纵杆接合的连续的轮廓表面;
所述顶压操纵杆的内侧表面包括右端处的推压斜面以及在左侧与所述推压斜面连接的水平方向的压力平面;所述弹性元件设置于所述水平壁部的内侧面与所述筒体的所述侧壁的外侧之间以将所述滑动块向外推压;所述外侧面与所述压力平面接合时，所述滑动块角部伸出于所述滑动安装孔以承载所述安装套，所述下部外侧表面与所述压力平面接合时，所述滑动块角部回缩至所述滑动安装孔中以允许所述安装套移除，所述中间延伸部的外侧面与所述推压斜面接合时，所述滑动块角部处于伸出位置与回缩位置之间的过渡位置。
其中，所述角形安装部的尖端部安装有接触弹性件用以与所述筒体的侧壁内侧弹性接合。
根据本发明的另一方面的上述装置的使用方法，其中，当需要移除所述过滤吸附装置时，将所述过滤后输水管道卸下，然后将所述顶压操纵杆向左拉动，从而从所述筒体的左部开口将所述过滤吸附装置移除;当需要安装所述过滤吸附装置时，将所述过滤吸附设备安装在安装套右端后，将安装套向右推动，从而使得所述过滤吸附设备的右表面与所述压下板接触，此时，所述肩部与所述迎水压力负荷平面接合，由此使得所述过滤吸附装置安装在位。
通过上述方案，在安装和取出过滤吸附装置时，通过安装套的伸入和伸出，方便了工作人员对过滤吸附设备进行清洗或者更换。而且，该设备的处理执行装置能够仅利用简单工具就可实现更换，方便高效。利用具有弹性的下压板，能够方便手动操作时感知安装到位的信号，并且允许在安装过程中一定幅度的位置变动。通过上述结构，其迎水压力可以通过迎水压力负荷平面和肩部负荷，结构稳定。
