申请日2015.03.18
公开(公告)日2015.07.29
IPC分类号C02F11/00; B02C18/08; B01D25/12; C02F11/12
摘要
本实用新型公开了一种保温砖污泥过滤装置，包括板框压滤机(10)和支撑台(8)，所述板框压滤机(10)包括压板(1)，横梁(2)，滤板(3)，挡板(12)，出水口(4)和液压机(11)，所述液压机设置在压板(1)旁，所述滤板(3)有数块，均匀分布在压板(1)和挡板(12)之间，其特征在于，所述出水口(4)设置在滤板(3)上，所述出水口(4)下设置有管道(5)，所述滤板(3)下方设置有碎泥装置(6)，所述碎泥装置(6)内设置有螺旋桨(9)，所述碎泥装置(6)下方设置有支撑架(7)，本实用新型可在自动卸泥的前提下，直接将泥块打碎运输，同时操作简单，效率高。

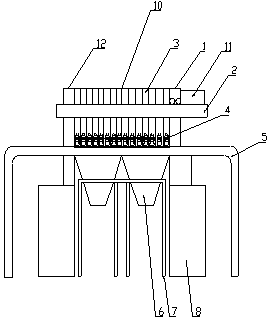

摘要附图
权利要求书
1.一种保温砖污泥过滤装置，包括板框压滤机(10)和支撑台(8)，所述板框压滤机(10)包括压板(1)，横梁(2)，滤板(3)，挡板(12)，出水口(4)和液压机(11)，所述液压机设置在压板(1)旁，所述滤板(3)有数块，均匀分布在压板(1)和挡板(12)之间，其特征在于，所述出水口(4)设置在滤板(3)上，所述出水口(4)下设置有管道(5)，所述滤板(3)下方设置有碎泥装置(6)，所述碎泥装置(6)内设置有螺旋桨(9)，所述碎泥装置(6)下方设置有支撑架(7)。
2.根据权利要求1所述一种保温砖污泥过滤装置，其特征在于，所述碎泥装置(6)有两个，所述碎泥装置(6)呈漏斗状，所述两个碎泥装置(6)排列设置在挡板(12)与压板(1)之间，所述碎泥装置(6)与滤板(3)底面存在间隙，所述碎泥装置(6)中部设置有螺旋桨(9)，所述螺旋桨(9)有多片螺旋叶。
3.根据权利要求1所述一种保温砖污泥过滤装置，其特征在于，所述碎泥装置(6)套有支撑架(7)，所述支撑架(7)包括套口(71)和支撑棍(72)，所述套口(71)呈目字形，所述支撑棍(72)有数根，所述支撑棍(72)与套口(71)底面相贴和。
4.根据权利要求1所述一种保温砖污泥过滤装置，其特征在于，所述出水口(4)设置在滤板(3)下部，所述出水口(4)下方部分的管道(5)为开口状态，所述管道(5)呈倒U字型设置，所述管道(5)与污水池相连。
说明书
一种保温砖污泥过滤装置
技术领域
本实用新型专利属污泥过滤领域，具体涉及一种保温砖污泥过滤装置。
背景技术
保温砖，一种可替代瓷砖的新型产品，全面取代铝塑板、蜂窝板、幕墙等常用的装饰材料，多功能一体化，一次施工即可解决保温装饰两项功能要求，平整光滑美观装饰性强。在保温砖的生产过程中，会产生含有淤泥的废水，需要对淤泥进行过滤，之后对淤泥进行填埋或者重复利用，一般的淤泥过滤机过滤后，泥块较坚硬，直接将淤泥块卸到地面上，不仅不美观，还增加了人工，在专利号为201420157793的专利中，公开了一种自动卸泥式污泥压滤装置，在这个专利中，其解决了淤泥直接卸落在地面上的问题，但是，由于泥块较为坚硬，可能卡在泥斗里面无法落下，而且由于泥斗固定，对泥斗以及压滤装置的清理设置了不小的障碍，同时压滤过后流出的水难以解决。
实用新型内容
本实用新型要解决的问题是提供一种保温砖污泥过滤装置，以降低操作人员操作的繁琐，增加工作的效率。
为了解决上述技术方案，本实用新型采用如下技术方案：
一种保温砖污泥过滤装置，包括板框压滤机和支撑台，所述板框压滤机包括压板，横梁，滤板，挡板，出水口和液压机，所述液压机设置在压板旁，所述滤板有数块，均匀分布在压板和挡板之间，其特征在于，所述出水口设置在滤板上，所述出水口下设置有管道，所述滤板下方设置有碎泥装置，所述碎泥装置内设置有螺旋桨，所述碎泥装置下方设置有支撑架。
本实用新型提供一种保温砖污泥过滤装置，优选，所述碎泥装置有两个，所述碎泥装置呈漏斗状，所述两个碎泥装置排列设置在挡板与压板之间，所述碎泥装置与滤板底面存在间隙，所述碎泥装置中部设置有螺旋浆，所述螺旋浆有多片螺旋叶。
本实用新型提供一种保温砖污泥过滤装置，优选，所述碎泥装置套有支撑架，所述支撑架包括套口和支撑棍，所述套口呈目字形，所述支撑棍有数根，所述支撑棍与套口底面相贴和。
本实用新型提供一种保温砖污泥过滤装置，优选，所述出水口设置在滤板下部，所述出水口下方部分的管道为开口状态，所述管道呈倒U字型设置，所述管道与污水池相连。
本实用新型的优点和有益效果在于：本实用新型中，所述的滤板下安装有碎泥装置，既可以收集泥块，防止泥块直接掉落到地面上，污染环境，增加人工的操作，同时依靠螺旋桨对泥块进行粉碎处理，减少了后期的操作;考虑到板框压滤机长度过长，所以所述碎泥装置有两个，降低了单个碎泥装置的重量以及占地面积，易于移动;同时在出水口处设置回流管道，防止水乱流，重复利用。本实用新型不仅降低了人力，而且更为环保美观，工作效率也大大提高。
