申请日2015.10.20
公开(公告)日2016.05.25
IPC分类号B01D63/08; C02F3/12
摘要
本实用新型公开了一种适用于高盐易结垢污水处理装置，主要内容为：包括平板膜组件、集水管、抽吸软管、膜元件集水嘴和排气管;所述平板膜组件由100～150片平板膜元件集合而成的膜组件形式，平板膜元件设有两个膜元件集水嘴，右侧膜元件集水嘴通过抽吸软管与集水管相连接，酸性清洗剂通过集水管灌入平板膜元件，左侧膜元件集水嘴通过抽吸软管与排气管相连接，酸洗产生的气体可通过排气管及时从平板膜元件中排出。
权利要求书
1.一种适用于高盐易结垢污水处理装置，其特征在于：包括平板膜组件、集水管、抽吸软管、膜元件集水嘴和排气管;所述平板膜组件由100～150片平板膜元件集合而成的膜组件形式，平板膜元件设有两个膜元件集水嘴，右侧所述膜元件集水嘴通过抽吸软管与集水管相连接，酸性清洗剂通过集水管灌入平板膜元件，左侧所述膜元件集水嘴通过抽吸软管与排气管相连接，酸洗产生的气体可通过排气管及时从平板膜元件中排出。
2.如权利要求1所述的一种适用于高盐易结垢污水处理装置，其特征在于：所述膜元件集水嘴与抽吸软管的接头处安装有密封垫。
3.如权利要求1所述的一种适用于高盐易结垢污水处理装置，其特征在于：所述抽吸软管与集水管的接头处安装有防腐密封圈。
4.如权利要求1所述的一种适用于高盐易结垢污水处理装置，其特征在于：所述抽吸软管与排气管的接头处安装有密封圈。
说明书
一种适用于高盐易结垢污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体地说，特别涉及一种适用于高盐易结垢污水处理装置。
背景技术
膜-生物反应器(MBR)是一种将高效膜分离技术与传统活性污泥法相结合的新型水处理反应器,由于膜的过滤作用,生物被完全截留在生物反应器中,实现了水力停留时间与污泥龄的彻底分离,消除了传统活性污泥中污泥膨胀问题.由于膜-生物反应器具有对污染物去除效率高,硝化能力强,出水水质稳定,剩余污泥产量低,设计、操作简化等优点,具有很大的应用潜力。
随着近几年MBR技术的不断发展以及应用领域的不断拓展，越来越多的平板膜应用于多个污水处理领域，如食品废水、焦化废水、电镀废水、垃圾渗滤液等，处理领域扩展的同时，在平板MBR使用的也发现了许多问题，特别是在石油化工行业，水质的特点是高含盐、高矿化度，水质易结垢，需要较为频繁的酸洗，这就给平板膜及组件正常的运行管理带来了较大的困难。
由于传统平板膜组件是单一进出水管(口)，集水管单侧放置，化学反洗时，酸性清洗剂通过集水管进入，通过膜表面逐渐渗出，但是由于酸与膜袋中或膜表面的垢反应后产生大量的气体，很难及时通过膜面渗出，导致平板膜元件内压力很高，一方面很难继续加入酸性清洗药剂，清洗时间延长，降低清洗效果，另一方面，由于压力不断地升高，可能会存在膜面或者密封部位的涨破撕裂，给整个平板MBR系统带来了不稳定隐患。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种适用于高盐易结垢污水处理装置，其通过另一侧排气管的设置，在平板膜组件进行酸性清洗剂清洗的时候，迅速排除平板膜组件内的气体，提供更大程度的保证平板MBR系统的运行的整体稳定性。

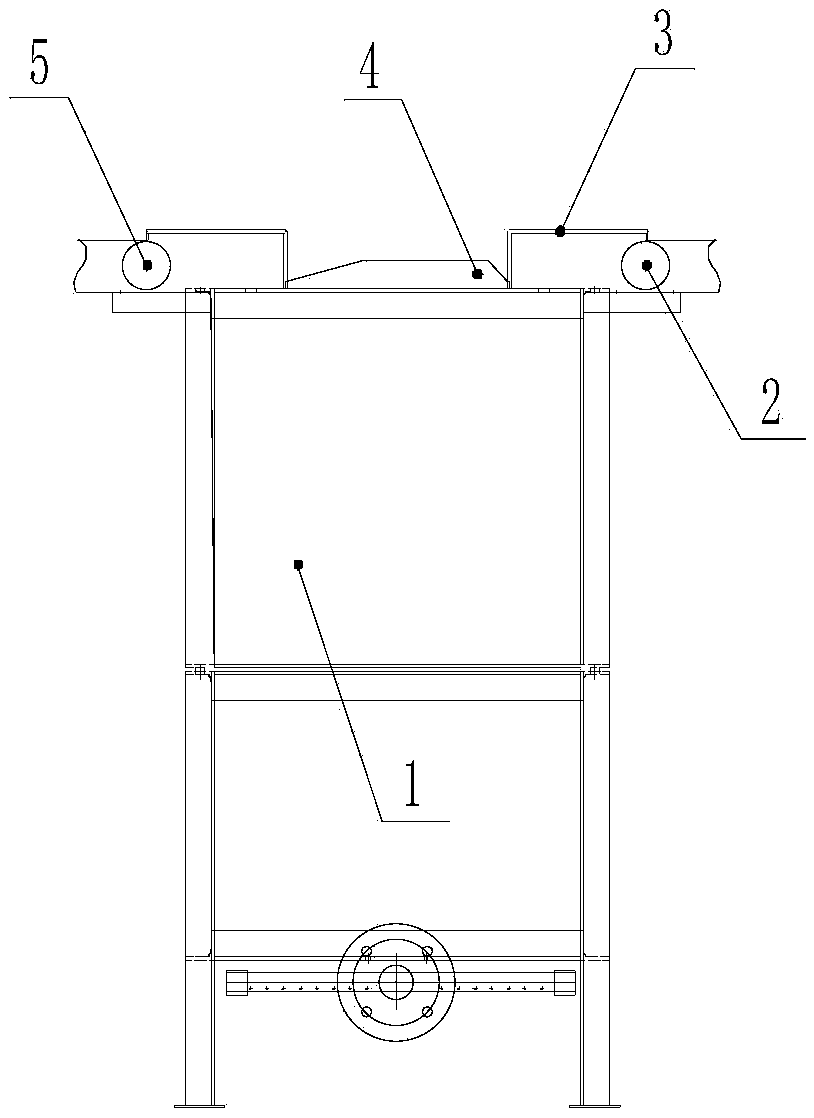

本实用新型解决其技术问题所采用的技术方案是：一种适用于高盐易结垢污水处理装置，包括平板膜组件、集水管、抽吸软管、膜元件集水嘴和排气管;所述平板膜组件由100～150片平板膜元件集合而成的膜组件形式，平板膜元件设有两个膜元件集水嘴，右侧所述膜元件集水嘴通过抽吸软管与集水管相连接，酸性清洗剂通过集水管灌入平板膜元件，左侧所述膜元件集水嘴通过抽吸软管与排气管相连接，酸洗产生的气体可通过排气管及时从平板膜元件中排出。
作为优选，所述膜元件集水嘴与抽吸软管的接头处安装有密封垫。
作为优选，所述抽吸软管与集水管的接头处安装有防腐密封圈。
作为优选，所述抽吸软管与排气管的接头处安装有密封圈。
平板MBR组件正常运行时，排气端的阀门是关闭的，抽吸泵通过集水管抽吸平板膜元件里经过膜过滤的水;当平板膜组件进行化学清洗时，排气端的阀门是是打开的，通过上述方法可以有效的达到及时排气的目的。
本实用新型与现有技术相比具有以下优点：结构简单，成本低;通过另一侧排气管的设置，在平板膜组件进行酸性清洗剂清洗的时候，迅速排除平板膜组件内的气体，提供更大程度的保证平板MBR系统的运行的整体稳定性。
