申请日2015.06.25
公开(公告)日2015.11.04
IPC分类号B01F15/02; B01F15/04; B01F5/26
摘要
本发明涉及一种净水滤料生产用污泥淤泥混合装置。包括地沟，在其中部的两侧固接有立柱，在立柱之间架设固接有托板;在托板上设有顶部封口的筒体，在筒体的顶壁上设有进料管;在筒体后侧壁的底部固接有横向的轴套，在筒体前侧壁的底部固接有横向的、外端封口的料筒;还包括后端带有芯轴的绞龙，芯轴位于轴套内并穿出，绞龙的中部位于筒体内腔的底部、外端位于料筒内;在筒体的后侧壁上通过支架安装有驱动芯轴的减速机;在料筒的底壁上固接连接有出料管;在地沟内设有倾斜地贯穿至地面的、由出料管下方经过的淤泥输送带，在地沟后端的两侧之间横跨设置有带有投料孔的地面垫板;还包括固接安装在筒体前侧壁中部的控制器，减速机与控制器电连接。
权利要求书

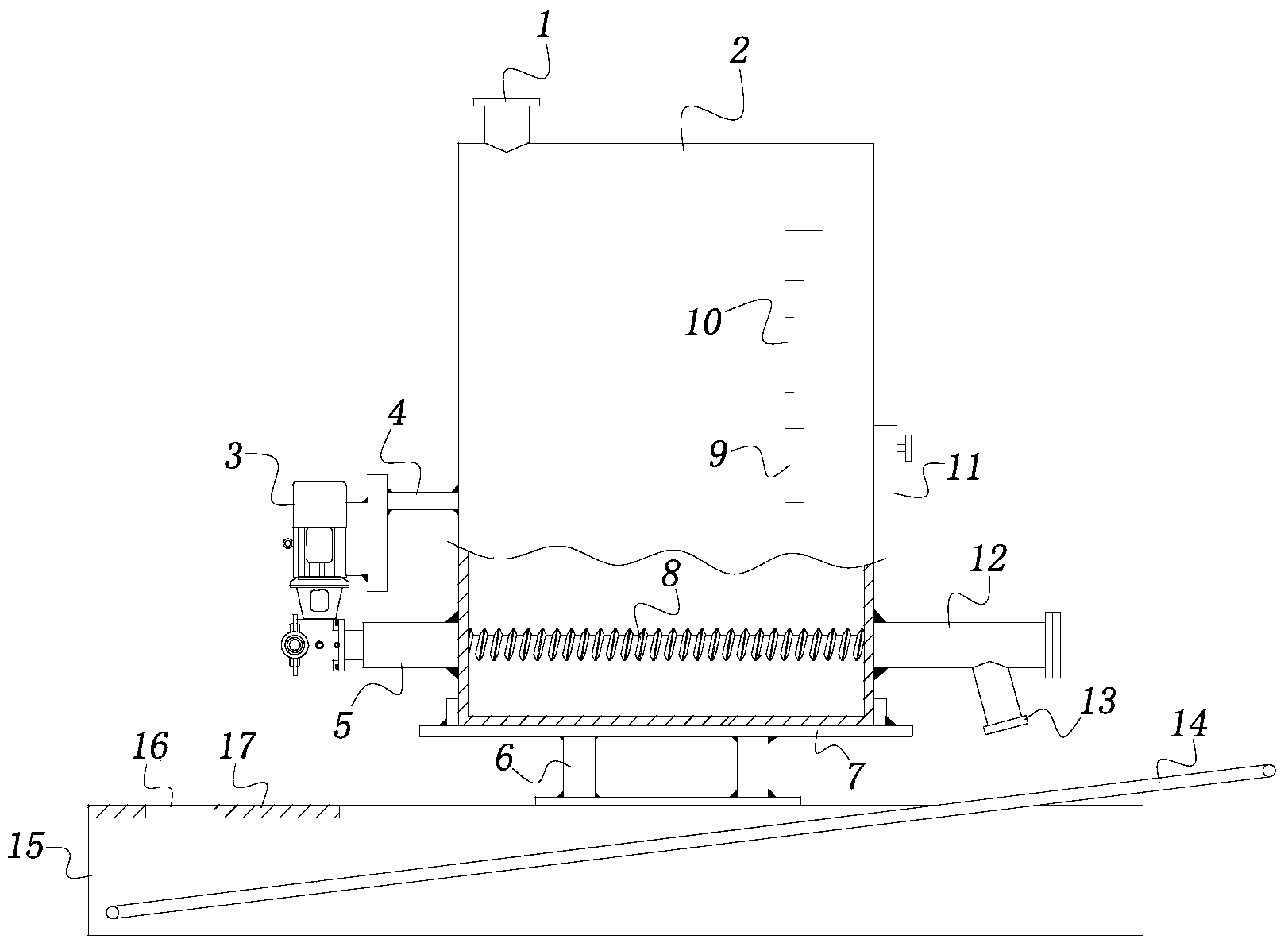

1.一种净水滤料生产用污泥淤泥混合装置，其特征在于：包括地沟(15)，在其中 部的两侧固接有立柱(6)，在立柱(6)之间架设固接有托板(7)，托板(7)横跨在 地沟(15)的中部上方;在托板(7)上设有顶部封口的筒体(2)，在筒体(2)的顶壁 上设有进料管(1);在筒体(2)后侧壁的底部固接有横向的轴套(5)，在筒体(2) 前侧壁的底部固接有横向的、外端封口的料筒(12)，轴套(5)与料筒(12)两者共中 心线;还包括后端带有芯轴的绞龙(8)，芯轴位于轴套(5)内并穿出，绞龙(8)的中 部位于筒体(2)内腔的底部、外端位于料筒(12)内;在筒体(2)的后侧壁上还固接 有支架(4)，在支架(4)上安装有驱动芯轴转动的减速机(3);在料筒(12)的底壁 上固接连接有出料管(13);在地沟(15)内设有倾斜地贯穿至地面的、由出料管(13) 下方经过的淤泥输送带(14)，在地沟(15)后端的两侧之间横跨设置有带有投料孔(16) 的地面垫板(17)，淤泥原料由投料孔(16)投入地沟并掉落在淤泥输送带(14)的首 端;还包括固接安装在筒体(2)前侧壁中部的控制器(11)，减速机(3)与控制器(11) 电连接。
2.如权利要求1所述的净水滤料生产用污泥淤泥混合装置，其特征在于：在料筒(12) 的外端设有法兰，在该法兰上固接有端盖对料筒(12)进行端封。
3.如权利要求1所述的净水滤料生产用污泥淤泥混合装置，其特征在于：在筒体(2) 的侧壁上设有带有刻度(9)的视窗(10)。
说明书
净水滤料生产用污泥淤泥混合装置
技术领域
本发明属于净水滤料生产设备技术领域，尤其涉及一种净水滤料生产用污泥淤泥混合 装置。
背景技术
净水滤料是一种对水进行净化处理的粒状滤料，能够滤除水中的细菌、余氯及有害的 溶解性重金属离子等。目前，净水滤料应用范围越来越广泛，比如修建快滤池、应用于水 厂，制成小型净水器、用于家庭，制成小型净水站、用于农村乡镇、机关团体等。目前， 净水滤料一般以粘土为主要原料，加入适当的添加剂，经过配料、造粒、烧胀等多道工序 制得。随着粘土资源的逐渐消耗，一种以河道沉积的淤泥和污水处理厂处理污水产出的污 泥为主要原料的净水滤料制备工艺逐渐得到开发和发展。其工艺流程也包括配料、造粒、 烧胀和冷却等步骤，其中配料过程主要完成污泥和淤泥两种原料的配比，由于污泥占比较 小，故常用的配料方法是在持续输送的淤泥中定量加入污泥，而上述原料的配比在不同工 艺条件下需要进行随时调节，故需要一种实现原料可控比例混合的设备。
发明内容
本发明为解决公知技术中存在的技术问题而提供一种结构简单、调节便捷快速的净水 滤料生产用污泥淤泥混合装置。
本发明为解决公知技术中存在的技术问题所采取的技术方案是：净水滤料生产用污泥 淤泥混合装置包括地沟，在其中部的两侧固接有立柱，在立柱之间架设固接有托板，托板 横跨在地沟的中部上方;在托板上设有顶部封口的筒体，在筒体的顶壁上设有进料管;在 筒体后侧壁的底部固接有横向的轴套，在筒体前侧壁的底部固接有横向的、外端封口的料 筒，轴套与料筒两者共中心线;还包括后端带有芯轴的绞龙，芯轴位于轴套内并穿出，绞 龙的中部位于筒体内腔的底部、外端位于料筒内;在筒体的后侧壁上还固接有支架，在支 架上安装有驱动芯轴转动的减速机;在料筒的底壁上固接连接有出料管;在地沟内设有倾 斜地贯穿至地面的、由出料管下方经过的淤泥输送带，在地沟后端的两侧之间横跨设置有 带有投料孔的地面垫板，淤泥原料由投料孔投入地沟并掉落在淤泥输送带的首端;还包括 固接安装在筒体前侧壁中部的控制器，减速机与控制器电连接。
本发明的优点和积极效果是：本发明提供了一种结构设计简单合理的净水滤料生产用 污泥淤泥混合装置，通过设置筒体为污泥原料提供了收纳筒装置，污泥原料经由进料管进 入筒体暂存。通过设置由支架、减速机、绞龙、料筒和出料管构成的污泥泵出装置，实现 了在减速机的驱动作用下绞龙将筒体内的污泥原料持续、定量泵出的技术效果，通过控制 器调节减速机的转速实现对污泥供应速度的调节，调节操作十分便捷易行。淤泥输送带将 经由投料孔投入的淤泥原料送出，在中部接收块状污泥原料后进行配比混合，整机结构紧 凑，生产现场干净整洁。
优选地：在料筒的外端设有法兰，在该法兰上固接有端盖对料筒进行端封。
优选地：在筒体的侧壁上设有带有刻度的视窗。
