申请日2015.02.17
公开(公告)日2015.07.29
IPC分类号B08B3/02; B01D47/06; B60S3/04; B08B13/00
摘要
本实用新型涉及一种预拌混凝土生产废水循环利用系统，包括洁净水源、搅拌车清洗设备、分水池、筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备、建筑物冲洗设备、多级沉淀池、清水池及沉底物理池，分水池通过引水管分别与筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备及建筑物冲洗设备连通，多级沉淀池另通过引水管分别与清水池及沉底物理池连通。本新型结构设计合理，结构简单，运行能耗低廉，做到生产废水不外排，用喷淋废水抑制扬尘，以废治废，水资源重复利用率高。
权利要求书
1.一种预拌混凝土生产废水循环利用系统，其特征在于：所述的预拌混凝土生产废水循环利用系统包括洁净水源、搅拌车清洗设备、分水池、筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备、建筑物冲洗设备、多级沉淀池、清水池及沉底物理池，其中所述的搅拌车清洗设备通过引水管分别与洁净水源及分水池连通，所述的分水池另通过引水管分别与筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备及建筑物冲洗设备连通，所述的筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备及建筑物冲洗设备另与多级沉淀池连通，所述的多级沉淀池另通过引水管分别与清水池及沉底物理池连通，所述的清水池另通过引水管与分水池连通，所述的分水池与筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器连通的引流管处另设过滤装置。
2.根据权利要求1所述的一种预拌混凝土生产废水循环利用系统，其特征在于，所述的多级沉淀池另设压滤装置。
说明书
一种预拌混凝土生产废水循环利用系统
技术领域
本实用新型涉及一种预拌混凝土生产废水循环利用系统，属混凝土生产水循环技术领域。
背景技术
预拌混凝土生产中有很多地方需要用水，如：废弃混凝土拌合物砂石分离机用水、冲洗搅拌车滚筒内部用水，装车层冲洗搅拌车漏斗、溜槽、车轮用水，粉性物料筒仓上部除尘器和下部气力输送粉性物料进料口以及搅拌楼称量层、搅拌层水浴除尘用水，还有冲洗道路广场用水等形成生产废水。
生产废水中含有溶解于水中的化合物和由砂石带来的泥，这些有害杂质造成混凝土强度降低，并使混凝土容易产生裂缝。因此，相关混凝土新标准均对生产废水作为混凝土拌合用水作出严格限制。另外，生产废水中因溶解有混凝土中的化合物，水分蒸发后会留下结晶物，也不宜作为车辆外观清洗水。因此，尽管有些搅拌站建有生产废水沉淀池，但驾驶员依然要自来水洗刷车辆外部，造成污水横流，随意排放。
针对这一现状，迫切需要开发一种新型预拌混凝土生产废水循环利用系统，以解决当前在预拌混凝土生产中污染性废水治理难度大、回收利用率低的问题。
实用新型内容
针对现有技术上存在的不足，本实用新型提供一种预拌混凝土生产废水循环利用系统，该新型结构设计合理，结构简单，运行能耗低廉，做到生产废水不外排，用喷淋废水抑制扬尘，以废治废，水资源重复利用率高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：

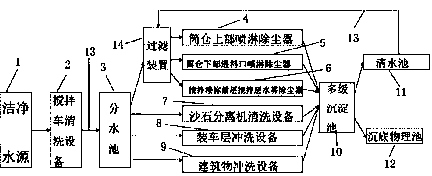

一种预拌混凝土生产废水循环利用系统，包括洁净水源、搅拌车清洗设备、分水池、筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备、建筑物冲洗设备、多级沉淀池、清水池及沉底物理池，其中搅拌车清洗设备通过引水管分别与洁净水源及分水池连通，分水池另通过引水管分别与筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备及建筑物冲洗设备连通，筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器、沙石分离机清洗设备、装车层冲洗设备及建筑物冲洗设备另与多级沉淀池连通，多级沉淀池另通过引水管分别与清水池及沉底物理池连通，清水池另通过引水管与分水池连通，分水池与筒仓上部喷淋除尘器、筒仓下部进料口喷淋除尘器、搅拌楼称量层搅拌层水雾除尘器连通的引流管处另设过滤装置。
进一步的，所述的多级沉淀池另设压滤装置。
本新型结构设计合理，结构简单，运行能耗低廉，做到生产废水不外排，用喷淋废水抑制扬尘，以废治废，水资源重复利用率高。
