申请日2015.02.17
公开(公告)日2015.08.26
IPC分类号B01D61/58; C02F9/02
摘要
本实用新型涉及一种低结垢石油采出污水处理装置。所述的污水处理装置包括过滤器出水储罐、计量泵一、计量泵二、纳滤处理装置、微滤过滤器、混合器、净水罐、注水泵、反冲洗水收集池、提升泵和浓盐水收集池，所述过滤器出水储罐的出水分别通过计量泵一、计量泵二进入纳滤处理装置和微滤过滤器，所述纳滤处理装置及微滤过滤器的出水在混合器内混合后进入净水罐，净水罐出水通过注水泵回注地层，所述的纳滤处理装置内的浓盐水排至浓盐水收集池内，所述的微滤过滤器内的反冲洗水进入反冲洗水收集池，并通过提升泵提升。本实用新型的有益效果在于：对结垢量较大但仍需要回注地层的采出水具有处理方式简单、操作弹性大、回注水结垢量低、满足储层保护的要求。
权利要求书
1.一种低结垢石油采出污水处理装置，其特征在于：所述的污水处理装置包括过滤器出水储罐、计量泵一、计量泵二、纳滤处理装置、微滤过滤器、混合器、净水罐、注水泵、反冲洗水收集池、提升泵和浓盐水收集池，所述过滤器出水储罐的出水分别通过计量泵一、计量泵二进入纳滤处理装置和微滤过滤器，所述纳滤处理装置及微滤过滤器的出水在混合器内混合后进入净水罐，净水罐出水通过注水泵回注地层，所述的纳滤处理装置内的浓盐水排至浓盐水收集池内，所述的微滤过滤器内的反冲洗水进入反冲洗水收集池，并通过提升泵提升。
2.根据权利要求1所述的一种低结垢石油采出污水处理装置，其特征在于：所述的纳滤处理装置的滤膜含盐量为25000～70000mg/L;纳滤处理装置的处理水量为总进水量的30%-70%;操作压力为0.4-1.0Mpa，操作温度为35-50℃。
3. 根据权利要求1所述的一种低结垢石油采出污水处理装置，其特征在于：所述的微滤过滤器为中空纤维膜微滤过滤器或烧结管微滤过滤器，过滤器可截留孔径大于5-10μm的颗粒。
4. 根据权利要求1所述的一种低结垢石油采出污水处理装置，其特征在于：所述的混合器为管道混合器或者立式混合罐。
说明书
一种低结垢石油采出污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种低结垢石油采出污水处理装置。
背景技术
油田采出水的有效处理是注水开发的重要环节，其中污水结垢控制对于提高注水效果、保护储层具有重要意义。由于采出水多属于高矿化度(含盐量超过30000mg/L)，钙镁离子浓度较高，价值含有一定量的碳酸氢根、硫酸根等，导致在污水状态发生一定变化时，离子之间反应而结垢。由于结构过程常发生在水流状态变化较大处，因此在地面注水管线及注水设备，生成的垢则会造成堵塞而影响注水量;如果垢结在地下，则会堵塞储层孔道，降低储层的渗透性，降低原油产量。现有公开的技术仅仅依靠加入阻垢剂等化学药剂来解决污水结垢问题，并没有从根本上消除结垢因素。
实用新型内容
本实用新型为了解决以上问题提供了一种结构简单、回注水结垢量小、工作稳定、操作方便、生产成本低的低结垢石油采出污水处理装置。

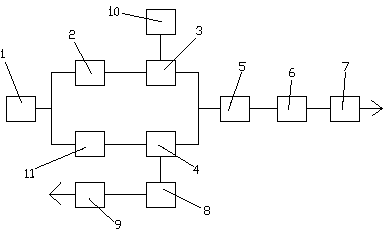

本实用新型的技术方案是：所述的污水处理装置包括过滤器出水储罐、计量泵一、计量泵二、纳滤处理装置、微滤过滤器、混合器、净水罐、注水泵、反冲洗水收集池、提升泵和浓盐水收集池，所述过滤器出水储罐的出水分别通过计量泵一、计量泵二进入纳滤处理装置和微滤过滤器，所述纳滤处理装置及微滤过滤器的出水在混合器内混合后进入净水罐，净水罐出水通过注水泵回注地层，所述的纳滤处理装置内的浓盐水排至浓盐水收集池内，所述的微滤过滤器内的反冲洗水进入反冲洗水收集池，并通过提升泵提升。
所述的纳滤处理装置的滤膜含盐量为25000～70000mg/L;纳滤处理装置的处理水量为总进水量的30%-70%;操作压力为0.4-1.0Mpa，操作温度为35-50℃。
所述的微滤过滤器为中空纤维膜微滤过滤器或烧结管微滤过滤器，过滤器可截留孔径大于5-10μm的颗粒。
所述的混合器为管道混合器或者立式混合罐。
本实用新型的有益效果在于：对结垢量较大但仍需要回注地层的采出水具有处理方式简单、操作弹性大、回注水结垢量低、满足储层保护的要求。
