申请日2015.01.30
公开(公告)日2015.07.01
IPC分类号C02F1/32
摘要
本实用新型涉及到一种船舶压载水处理紫外消毒剂量控制系统，浊度传感器安装在紫外灯管反应器上，浊度传感器与PLC控制装置中的A/D通过信号无线连接，浊度传感器信号进入PLC控制装置中的A/D输入通道，PLC控制装置通过通讯电缆与整流器柜连接，PLC控制装置的D/A输出信号控制整流器柜中的整流器，PLC控制装置置于主控制柜中。不直接测量紫外强度，而是改为测量紫外反应器通过的水的浊度，根据浊度值和灯管故障情况综合控制紫外灯管的功率，使得紫外剂量控制易于实现，控制稳定性高，提高紫外灯管的使用寿命。该系统测量传感器不受安装位置和条件的限制，容易实现，系统的结构简单、控制稳定性好、可靠性高、智能性强，具有重大的经济价值和社会价值。
权利要求书

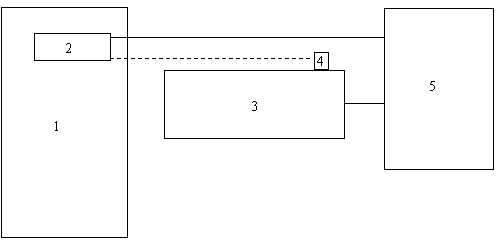

1.一种船舶压载水处理紫外消毒剂量控制系统，由主控制柜(1)、PLC控制装置(2)、紫外灯管反应器(3)、浊度传感器(4)和整流器柜(5)组成，其特征在于，浊度传感器(4)安装在紫外灯管反应器(3)上，浊度传感器(4)与PLC控制装置(2)中的A/D通过信号无线连接，PLC控制装置(2)通过通讯电缆与整流器柜(5)连接，整流器柜(5)通过电缆与紫外灯管反应器(3)连接，PLC控制装置(2)置于主控制柜(1)中。
2.根据权利要求1所述的一种船舶压载水处理紫外消毒剂量控制系统，其特征在于，所述的主控制柜(1)的控制柜面板上设置有触摸屏(6)、系统启动运行开关(7)、报警指示灯(8)、电流表(9)、电压表(10)，所述主控制柜内设还置有电源单元、接线端子排，触摸屏(6)与PLC控制装置(2)通过通讯电缆连接，系统启动运行开关(7)、报警指示灯(8)通过接线端子排与PLC控制柜(2)连接。
3.根据权利要求1所述的一种船舶压载水处理紫外消毒剂量控制系统，其特征在于，所述的整流器柜(5)中每个整流器与紫外灯管反应器中的每个灯管一一对应连接，整流器(11)具有标准的模拟接口，还设有通讯接口。
说明书
一种船舶压载水处理紫外消毒剂量控制系统
技术领域
本实用新型涉及到海洋环境保护和船舶压载水处理领域，具体涉及到一种船舶压载水处理紫外消毒剂量控制系统。
背景技术
2004年国际海事组织(IMO)制定了船舶压载水的排放要求公约，近年来国内外已有几十家生产船用的压载水处理的专用系统。为使船舶压载水排放达到IMO制定的D-2标准，其中很多产品采用了过滤+紫外线消毒的处理方法。紫外线消毒的关键是必须保证紫外线的波段处于UV-C段(波长在254nm左右)，而紫外剂量在200-300 mJ/cm2之间，这样才能确保不产生新的衍生物，使紫外消毒属于物理处理方法的范畴。为保证紫外最大剂量不超过300mJ/cm2，一般采用通过调节紫外线灯管整流器输出，使灯管功率在50-100%之间范围内变化，来实现紫外灯管输出剂量的控制，在控制过程中还要考虑灯管寿命、石英套管结垢系数、灯管反应器中个别灯管故障等因素。
目前进行紫外剂量控制，传统的方法是在紫外反应器上安装一个测量紫外强度的传感器，根据测量出来的强度，控制紫外灯管的功率，使剂量保持在允许的范围内。但由于紫外灯管反应器中，紫外强度分布不均匀，强度测量传感器插入深度不同，采样值会有较大区别。一般传感器只能安装在腔体表面附近(插入太深影响灯管清洗机构工作)，因此，很难真实反映出紫外的准确剂量。
实用新型内容
为解决上述问题，本新型提供一种船舶压载水处理紫外消毒剂量控制系统，不是测量紫外强度，而是改为测量紫外反应器通过的水的浊度，根据浊度值和灯管故障情况综合控制紫外灯管的功率。
为实现以上目的，采用以下技术方案：一种船舶压载水处理紫外消毒剂量控制系统，由主控制柜、PLC控制装置、紫外灯管反应器、浊度传感器和整流器柜组成，其特征在于，浊度传感器安装在紫外灯管反应器上，浊度传感器与PLC控制装置中的A/D通过信号无线连接，浊度传感器信号进入PLC控制装置中的A/D输入通道，PLC控制装置通过通讯电缆与整流器柜连接，PLC控制装置的D/A输出信号控制整流器柜中的整流器，PLC控制装置置于主控制柜中。
所述的主控制柜的控制柜面板上设置有触摸屏、系统启动运行开关、报警指示灯、电流表、电压表，所述主控制柜内设还置有电源单元、接线端子排，触摸屏与PLC控制装置通过通讯电缆连接，系统启动运行开关、报警指示灯通过接线端子排与PLC控制系统连接。
所述的整流器柜中每个整流器与紫外灯管反应器中的每个灯管一一对应连接，整流器具有标准的模拟接口，还设有通讯接口。
本实用新型益效果：
1、将紫外处理单元的主控制柜、PLC控制装置、紫外灯管反应器、浊度传感器和整流器柜各自独立的部分集成起来，实现了剂量的智能化的自动控制，为压载水处理和其它类似污水处理提供了高可靠的控制方法和控制模式
2、解决了传统的紫外强度传感器不易安装、测量不准、不能真实反应紫外剂量分布情况的不足，改用浊度测量真实可靠，同时传感器性价比高。
3、整流器柜的功率变化可以由整流器与PLC控制装置联结的通讯方式实现，实时性好。
4、该系统测量传感器不受安装位置和条件的限制，容易实现，系统的结构简单、控制稳定性好、可靠性高、智能性强，具有重大的经济价值和社会价值。
