申请日2015.01.29
公开(公告)日2015.06.24
IPC分类号C02F3/02
摘要
本实用新型涉及一种新型好氧菌类污水处理装置，其技术方案是：包括处理池、爆气分布管、鼓风机、鼓风机进口、鼓风机出口、放空管、放空气囊、污水进口、混合器，处理池的底部设有爆气分布管，所述的爆气分布管上设有多组透气孔，爆气分布管的一端连接鼓风机进口，爆气分布管的另一端连接鼓风机出口，鼓风机进口连接鼓风机，鼓风机进口连接到处理池的上层空间，处理池的顶部通过放空管连接放空气囊，所述的处理池的内部设有混合器，处理池的内部分布有好氧菌类生物;本实用新型的有益效果是：通过爆气分布管的气体分布能力，保持好氧菌类的活性，促进污水的处理能力;通过鼓风机的气体循环，防止处理池的气味扩散。
权利要求书

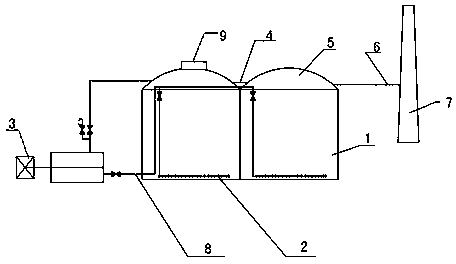

1.一种新型好氧菌类污水处理装置，其特征是：包括处理池(1)、爆气分布管(2)、鼓风机(3)、鼓风机进口(4)、鼓风机出口(5)、放空管(6)、放空气囊(7)、污水进口(8)、混合器(9)，处理池(1)的底部设有爆气分布管(2)，所述的爆气分布管(2)上设有多组透气孔，爆气分布管(2)的一端连接鼓风机进口(4)，爆气分布管(2)的另一端连接鼓风机出口(5)，鼓风机进口(4)连接鼓风机(3)，鼓风机进口(4)连接到处理池(1)的上层空间，处理池(1)的顶部通过放空管(6)连接放空气囊(7)，所述的处理池(1)的内部设有混合器(9)，处理池(1)的内部分布有好氧菌类生物。
2.根据权利要求1所述的新型好氧菌类污水处理装置，其特征是： 所述的混合器(9)包括电机(9.1)、混合杆(9.2)，混合叶片(9.3)，所述的电机(9.1)固定在处理池(1)的顶部，混合杆(9.2)连接在处理池(1)的内部，所述的电机(9.1)连接混合杆(9.2)，所述的混合杆(9.2)的末端设有混合叶片(9.3)，所述的混合杆(9.2)上设有螺旋分离槽。
说明书
新型好氧菌类污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种新型好氧菌类污水处理装置。
背景技术
橡胶防老剂是一种在橡胶生产过程中加入的能够延缓橡胶老化、延长橡胶使用寿命的化学药品。在橡胶防老剂4020生产过程中，需要对橡胶防老剂4020测量结晶点，需要浪费大量的水资源，在污水处理工序中，好氧菌类的使用尤为重要，一般的污水处理池达不到好氧菌类的存活条件，造成好氧菌类的大面积损耗，降低了水资源的处理效果和水资源的处理质量。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种新型好氧菌类污水处理装置。
其技术方案是：包括处理池、爆气分布管、鼓风机、鼓风机进口、鼓风机出口、放空管、放空气囊、污水进口、混合器，处理池的底部设有爆气分布管，所述的爆气分布管上设有多组透气孔，爆气分布管的一端连接鼓风机进口，爆气分布管的另一端连接鼓风机出口，鼓风机进口连接鼓风机，鼓风机进口连接到处理池的上层空间，处理池的顶部通过放空管连接放空气囊，所述的处理池的内部设有混合器，处理池的内部分布有好氧菌类生物。
上述的混合器包括电机、混合杆，混合叶片，所述的电机固定在处理池的顶部，混合杆连接在处理池的内部，所述的电机连接混合杆，所述的混合杆的末端设有混合叶片，所述的混合杆上设有螺旋分离槽。
本实用新型的有益效果是：通过爆气分布管的气体分布能力，保持好氧菌类的活性，促进污水的处理能力;通过鼓风机的气体循环，防止处理池的气味扩散，通过混合器实现污水与好氧菌类的充分混合，爆气分布管的分布影响菌类的有机处理能力，鼓风机鼓入排出空气防止好氧菌类的活性降低，提高污水处理能力和处理效果。
